Снятие дисплея портативной электростанции

Перед началом ремонта разрядите батарею портативной электростанции до уровня ниже 25%. Заряженная литий‑ионная батарея может загореться при повреждении.

Удерживайте синюю кнопку включения в течение пяти секунд, чтобы выключить электростанцию.

Сложите подпорку.

В ходе ремонта отслеживайте каждий винт и убедитесь, что он возвращается на своё первоначальное место.

Используйте отвертку T10 Torx, чтобы открутить два винта длиной 8 мм, фиксирующих заднюю крышку.

Возьмите заднюю крышку и потяните нижний край к себе.

Снимите заднюю крышку.

Не пытайтесь снимать корпус, пока батарея всё ещё подключена — вы повредите разъём батареи.

При сборке сначала зафиксируйте верхний край задней крышки, затем нажмите на нижний край до защёлкивания.

Во избежание поражения электрическим током не используйте металлические инструменты для отсоединения батареи.

Вставьте плоский конец лопатки в один из пазов по обеим сторонам разъёма батареи. Они специально имеют такую форму!

Используйте лопатку, чтобы начать приподнимать разъём.

Если вы впервые отсоединяете батарею, может потребоваться значительное усилие.

Повторяйте процесс, приподнимая поочередно с обеих сторон разъём батареи, чтобы «пройти» его с двух штырей, пока вы не сможете удобно схватить его пальцами.

Возможно, придётся перемещать лопатку, чтобы полностью освободить разъём батареи. Будьте осторожны, чтобы не повредить плату, если вы будете упираться в неё.

Не пытайтесь силой сорвать разъём, иначе вы можете пораниться о металлические кромки корпуса. Если разъём не снимается легко, продолжайте приподнимать его лопаткой, пока он не ослабнет настолько, чтобы его можно было легко отсоединить.

Схватите разъём батареи за края и тяните строго вверх, чтобы отсоединить его.

При сборке выполните следующие действия для повторного подключения батареи:

Спрячьте провода за разъёмом так, чтобы сторона разъёма с маркировкой положительного (+) и отрицательного (-) полюсов была обращена наружу.

Убедитесь, что провода не зажаты корпусом.

Совместите разъём с его двумя металлическими штырями так, чтобы отрицательная (-) сторона была слева от порта USB‑C, а положительная (+) сторона — справа.

Наденьте разъём на штыри и плотно нажмите вниз, пока он полностью не встанет на место.

Положите пальцы на отверстия для винтов задней крышки и немного подайте шасси наружу из корпуса.

Выдвиньте шасси полностью из корпуса, следя за тем, чтобы разъём батареи не зацепился.

При сборке:

Убедитесь, что батарея отключена перед тем, как задвигать шасси в корпус. В противном случае вы повредите разъём батареи.

Вставьте сторону шасси с разъёмом батареи в конец корпуса, ближайший к подпорке, и задвиньте шасси на место.

Используйте плоский конец лопатки или чистый ноготь, чтобы приподнять край металлической крышки батареи, ближайший к разъёму батареи.

Крышка батареи фиксирует батарею на месте. После её снятия батарея может выпасть из электростанции.

Снимите металлическую крышку батареи.

При сборке:

Зацепите короткий край крышки без вырезов спереди, рядом с дисплеем.

Плотно прижмите противоположный край крышки, пока он не защёлкнется.

Убедитесь, что крышка не зажимает провода батареи — они должны проходить под крышкой и быть направлены внутрь.

Извлеките батарею.

При сборке не подключайте батарею, пока корпус не установлен, иначе вы повредите разъём батареи при обратной сборке.

Потяните серебристую ручку‑селектор прямо от передней панели, чтобы снять её.

Используйте пальцы, чтобы нажать на две фиксирующие защёлки, удерживающие переднюю панель на месте.

Нажимайте на сами защёлки (сразу за передней панелью), а не через вырезы на верхнем крае передней панели.

При нажатии на защёлки оттолкните переднюю панель от шасси и снимите её.

При сборке:

Сначала зацепите нижний край передней панели, затем нажмите на верхний край, пока он не защёлкнется.

Убедитесь, что два порта USB-C заходят в свои вырезы в передней панели и не застряли под ней.

Переверните вашу энергостанцию.

Отверткой Phillips отверните четыре винта длиной 6 мм, крепящие две опоры основной платы.

Держите опоры на месте при отворачивании последних винтов. В противном случае опора может захлопнуться на плату и повредить мелкие компоненты поверхностного монтажа.

Снимите опоры основной платы.

При сборке убедитесь, что фасочные стороны отверстий для винтов опор основной платы смотрят вверх.

Осторожно приподнимите основную плату за разъём USB‑C пальцем настолько, чтобы вы могли захватить края платы.

Одной рукой крепко зафиксируйте шасси.

Свободной рукой захватите основную плату ближе к центру.

Поднимите плату строго вверх и отведите её от дисплея, пропуская ручку селектора через её вырез, чтобы снять плату.

Длинные штыри на основной плате вставляются в плату интерфейса и удерживают её на месте.

Одной рукой удерживайте основную плату.

Не прижимайте плату к рабочей поверхности, иначе вы можете повредить компоненты поверхностного монтажа на плате.

Свободной рукой захватите плату интерфейса за края и уверенно потяните её прямо от основной платы, чтобы отключить.

Убедитесь, что платы остаются под прямым углом друг к другу, иначе штыри могут повредиться.

При сборке:

При возвращении платы интерфейса на место убедитесь, что сторона, противоположная разъёмам, входит в свой вырез на основной плате. В противном случае плата интерфейса не сможет полностью сесть.

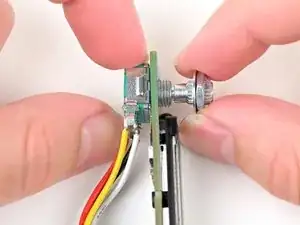

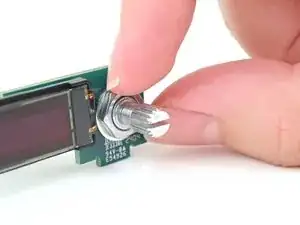

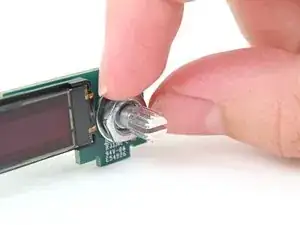

Используйте пальцы, маленькие плоскогубцы или гаечный ключ на 10 мм, чтобы ослабить тонкую гайку, фиксирующую ручку селектора.

Если вы используете плоскогубцы или ключ, будьте осторожны, чтобы не поцарапать дисплей или плату.

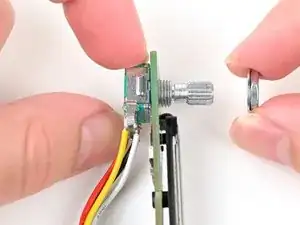

Снимите гайку и её шайбу с передней части ручки и удалите их.

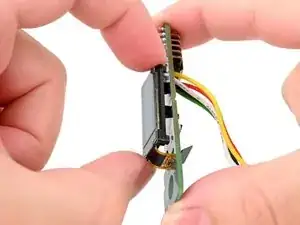

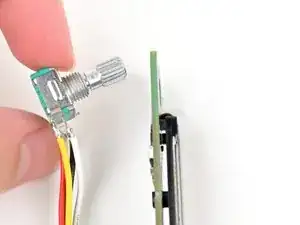

Вытащите ручку из её выреза, чтобы освободить её от платы интерфейса.

Сборка ручки селектора всё ещё подключена к плате интерфейса кабелями.

При необходимости отведите ручку и её кабели в сторону при работе с платой интерфейса.

Будьте очень осторожны, чтобы не повредить мелкие компоненты поверхностного монтажа рядом с разъёмом.

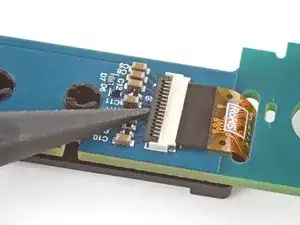

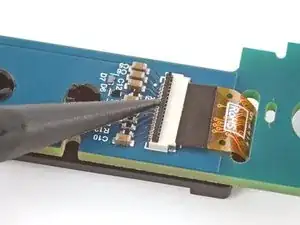

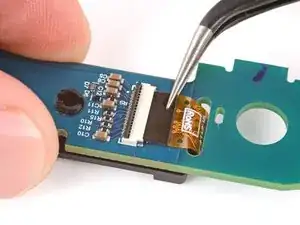

Используйте кончик пластиковой лопатки, чтобы поднять фиксирующую защёлку на кабеле дисплея в ZIF‑разъёме ZIF connector.

Используйте изогнутые пинцеты, чтобы захватить кабель дисплея и аккуратно вытянуть его прямо из разъёма.

При сборке аккуратно вставьте кабель обратно в разъём пальцем.

Будьте осторожны, чтобы не повредить мелкие компоненты поверхностного монтажа на плате.

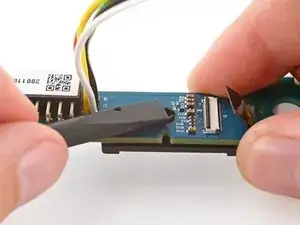

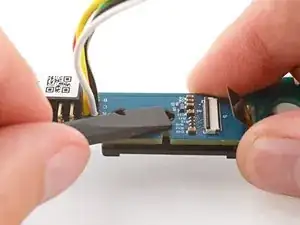

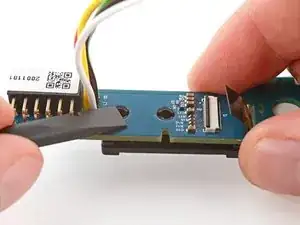

Удерживая плату интерфейса немного над рабочей поверхностью, используйте плоскую сторону пластиковой лопатки, чтобы уверенно протолкнуть два штифта дисплея через их вырезы на плате.

Это сложно и может потребовать нескольких попыток. В качестве альтернативы можно использовать тупоконечный пинцет, чтобы сжать штифты вместе и освободить их.

При сборке вставьте штифты в их отверстия на плате интерфейса до щелчка.

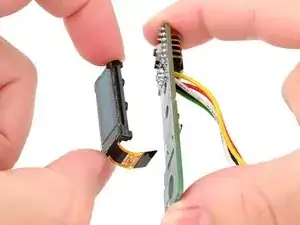

Снимите дисплей.

При сборке убедитесь, что продеете кабель дисплея через его вырез на плате интерфейса.
