Замена передней панели портативной электростанции

Перед началом ремонта разрядите аккумулятор портативной электростанции ниже 25 %. Заряженный литий-ионный аккумулятор может загореться, если будет повреждён.

Удерживайте синюю кнопку действия в течение пяти секунд, чтобы выключить электростанцию.

Сложите подставку.

Во время ремонта следите за каждым винтом и убедитесь, что он возвращается точно на своё место.

Используйте отвёртку Torx T10, чтобы вывернуть два винта длиной 8 мм, крепящих заднюю крышку.

Возьмитесь за заднюю крышку и потяните её нижний край на себя.

Снимите заднюю крышку.

Не пытайтесь снять корпус, пока аккумулятор подключён, иначе вы повредите разъём аккумулятора.

При сборке сначала зафиксируйте верхний край задней крышки, затем прижмите нижний край до фиксации.

Чтобы избежать поражения электрическим током, не используйте металлические инструменты для отключения аккумулятора.

Вставьте плоский край лопатки в один из пазов с любой стороны разъёма аккумулятора. Они специально предназначены для этого!

Используйте лопатку, чтобы начать поднимать разъём.

Если вы отключаете аккумулятор впервые, может потребоваться приложить усилие.

Повторите процесс и подденьте попеременно противоположные стороны разъёма аккумулятора, чтобы «пройтись» им по двум штырям, пока он не освободится настолько, чтобы можно было легко взять его пальцами.

Возможно, потребуется изменить положение лопатки, чтобы полностью освободить разъём. Будьте осторожны, чтобы не повредить плату, если поддеваете её.

Не пытайтесь с силой снять разъём, иначе можете пораниться о металлические кромки корпуса. Если разъём не снимается легко, продолжайте поддевать его лопаткой, пока он не ослабнет достаточно для лёгкого отключения.

Возьмитесь за разъём аккумулятора за края и потяните прямо вверх, чтобы отключить его.

При сборке следуйте этим шагам, чтобы подключить аккумулятор:

Заведите провода за разъёмом, чтобы сторона разъёма с маркировкой плюса (+) и минуса (-) была обращена наружу.

Убедитесь, что провода не зажаты корпусом.

Совместите разъём с двумя металлическими штырями так, чтобы сторона с минусом (-) была слева от порта USB-C, а сторона с плюсом (+) — справа.

Наденьте разъём на штыри и плотно нажмите, пока он полностью не зафиксируется.

Поместите пальцы в отверстия под винты на задней крышке и слегка выдвиньте шасси из корпуса.

Полностью выдвиньте шасси из корпуса, следя за тем, чтобы разъём аккумулятора не зацепился.

При сборке:

Убедитесь, что аккумулятор отключён, перед тем как вставлять шасси в корпус. В противном случае вы повредите разъём аккумулятора.

Вставьте сторону шасси с разъёмом аккумулятора в конец корпуса, ближайший к подставке, и задвиньте его на место.

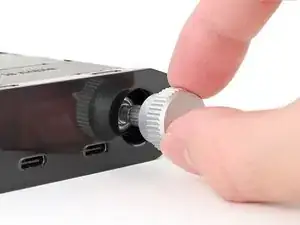

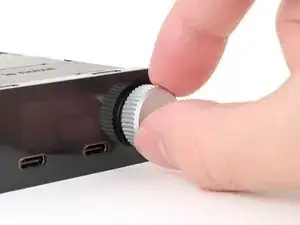

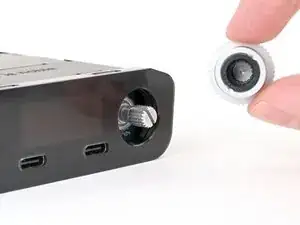

Потяните серебряный переключатель прямо от передней панели, чтобы снять его.

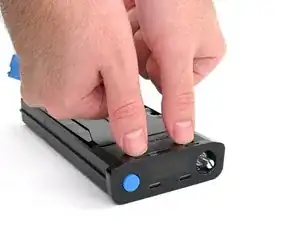

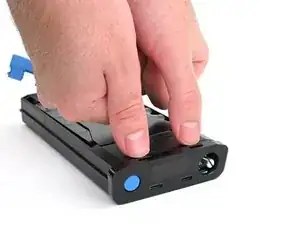

Нажмите пальцами на две фиксирующие защёлки, удерживающие переднюю панель.

Нажимайте непосредственно на защёлки (прямо за передней панелью), а не через вырезы на верхнем крае передней панели.

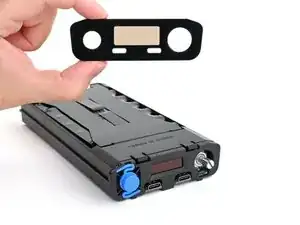

Пока удерживаете защёлки, сдвиньте переднюю панель от шасси и снимите её.

При сборке:

Сначала зафиксируйте нижний край передней панели, затем нажмите на верхний край, пока он не защёлкнется.

Убедитесь, что два порта USB-C входят в свои вырезы на передней панели и не защемлены снизу.
