Замена основной платы портативной электростанции

Разрядите аккумулятор портативной электростанции ниже 25% перед началом ремонта. Заряженный литий‑ионный аккумулятор может загореться при повреждении.

Удерживайте синюю кнопку питания в течение пяти секунд, чтобы выключить электростанцию.

Сложите подставку.

В ходе ремонта отслеживайте каждую винт и убеждайтесь, что он возвращается точно на своё место.

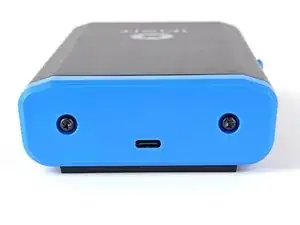

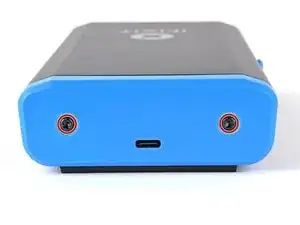

Используйте отвертку Torx T10, чтобы выкрутить два винта длиной 8 мм, фиксирующие заднюю крышку.

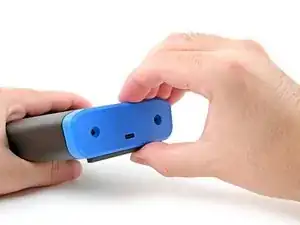

Возьмите заднюю крышку и потяните нижний край на себя.

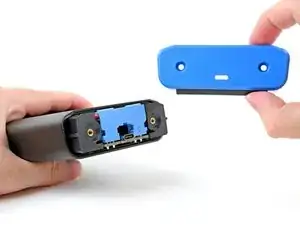

Снимите заднюю крышку.

Не пытайтесь снять корпус, пока аккумулятор всё ещё подключён, иначе вы повредите разъём аккумулятора.

При сборке в обратном порядке сначала защёлкните верхний край задней крышки, затем прижмите нижний край на место.

Чтобы избежать электрического удара, не используйте металлические инструменты для отключения аккумулятора.

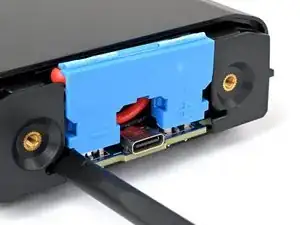

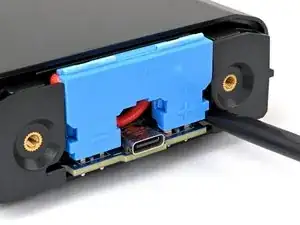

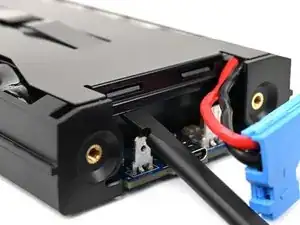

Вставьте плоский конец лопатки в один из пазов по бокам разъёма аккумулятора. Они специально для этого и предназначены!

С помощью лопатки начните поддевать разъём вверх.

Если вы впервые отключаете аккумулятор, может потребоваться приложить силу.

Повторяйте процесс и попеременно поддёргивайте стороны разъёма аккумулятора, чтобы «пройти» его с двух штырей, пока вы не сможете удобно взять его пальцами.

Возможно, придётся перенаправить лопатку, чтобы полностью освободить разъём аккумулятора. Будьте осторожны, чтобы не повредить плату при поддевании.

Не пытайтесь с силой срывать разъём, иначе вы можете пораниться о металлические кромки корпуса. Если разъём не выходит легко, продолжайте поддевать его лопаткой, пока он не ослабнет настолько, чтобы его можно было легко отсоединить.

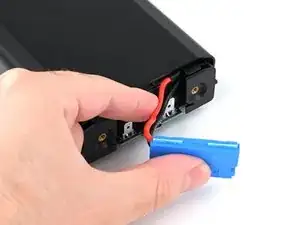

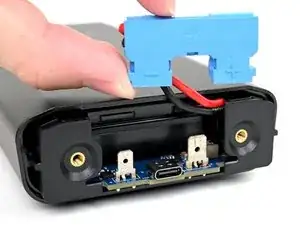

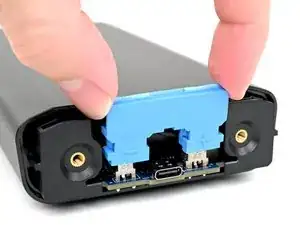

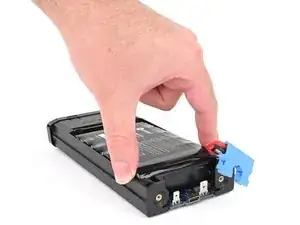

Схватите разъём аккумулятора за кромки и тяните прямо вверх, чтобы отсоединить его.

При сборке выполните следующие действия для повторного подключения аккумулятора:

Уложите провода за разъёмом так, чтобы сторона разъёма с обозначениями положительного (+) и отрицательного (-) была обращена наружу.

Убедитесь, что провода не зажаты корпусом.

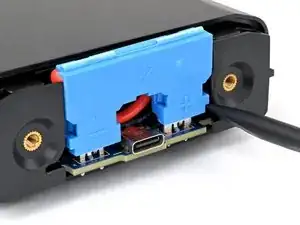

Совместите разъём с двумя металлическими штырями так, чтобы отрицательная (-) сторона была слева от порта USB‑C, а положительная (+) — справа.

Наденьте разъём на штыри и нажмите вниз до полного закрепления.

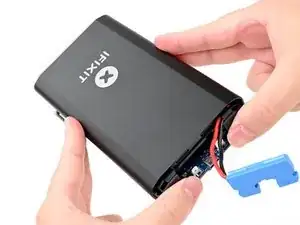

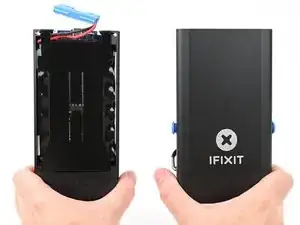

Положите пальцы на отверстия для винтов задней крышки и слегка выдвиньте шасси из корпуса.

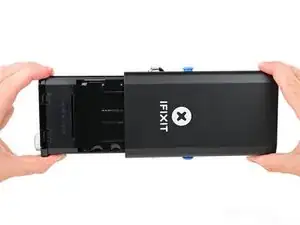

Полностью выдвиньте шасси из корпуса, следя за тем, чтобы разъём аккумулятора не зацепился.

При сборке:

Убедитесь, что аккумулятор отключён перед вставкой шасси в корпус. В противном случае вы повредите разъём аккумулятора.

Вставьте сторону шасси с разъёмом аккумулятора в торец корпуса, ближайший к подставке, и задвиньте его на место.

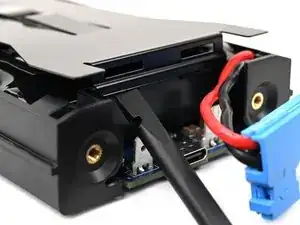

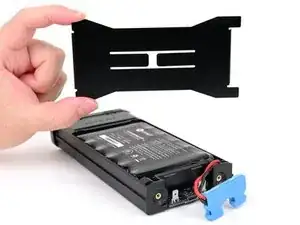

Используйте плоский конец лопатки или чистый ноготь, чтобы поддеть кромку металлической крышки аккумулятора, ближайшую к разъёму аккумулятора.

Крышка аккумулятора фиксирует аккумулятор на месте. После её снятия аккумулятор может выпасть из электростанции.

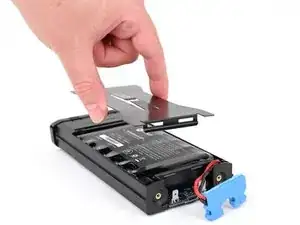

Снимите металлическую крышку аккумулятора.

При сборке:

Зацепите короткий край крышки без вырезов у передней части, рядом с дисплеем.

Плотно прижмите противоположный край крышки, пока он не защёлкнется.

Убедитесь, что крышка аккумулятора не зажимает провода аккумулятора — они должны проходить под крышкой и быть направлены внутрь.

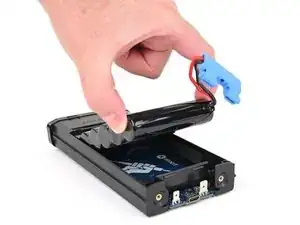

Достаньте аккумулятор.

При сборке не подключайте аккумулятор до установки корпуса, иначе вы повредите разъём аккумулятора при обратной сборке.

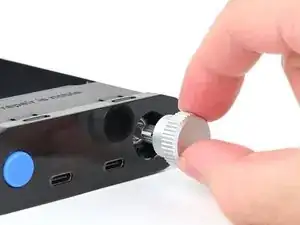

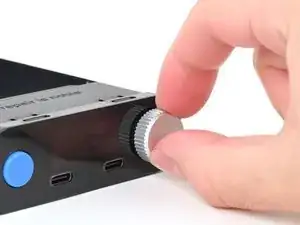

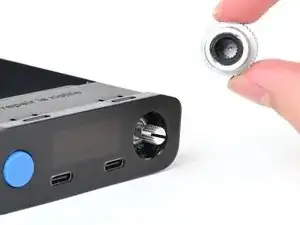

Тяните серебристую селекторную ручку прямо от передней панели, чтобы снять её.

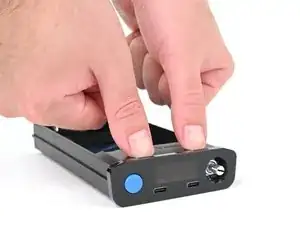

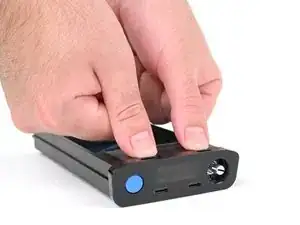

Используйте пальцы, чтобы нажать на две фиксирующие защёлки, удерживающие переднюю панель на месте.

Нажимайте непосредственно на защёлки (сзади передней панели), а не через вырезы на верхнем крае передней панели.

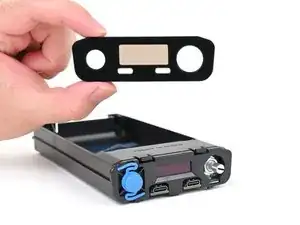

Держите защёлки прижатымі вниз и отодвиньте переднюю панель от корпуса, затем снимите её.

При сборке:

Сначала зацепите нижний край передней панели, затем нажмите верхний край, пока он не защёлкнется.

Убедитесь, что два порта USB-C входят в свои вырезы на передней панели и не зажаты снизу.

Переверните батарейный блок лицевой стороной вниз.

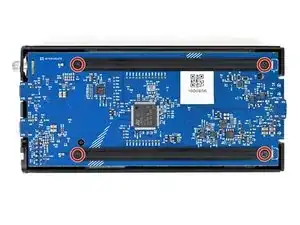

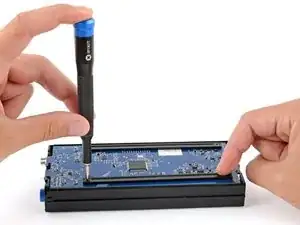

Используйте крестовую отвёртку, чтобы выкрутить четыре винта длиной 6 мм, крепящие две опоры основной платы.

Держите опоры на месте при выкручивании последнего винта. В противном случае опора может качнуться и повредить мелкие поверхностно монтированные компоненты на плате.

Снимите опоры основной платы.

При сборке убедитесь, что фаски в отверстиях для винтов опор основной платы направлены вверх.

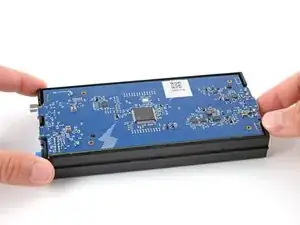

Аккуратно подденьте основную плату вокруг порта USB‑C пальцем, чтобы можно было захватить её края.

Одной рукой прочно зафиксируйте корпус.

Свободной рукой возьмите основную плату примерно по центру.

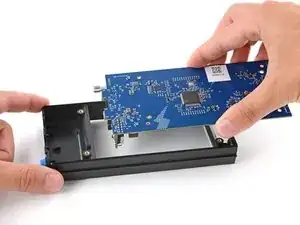

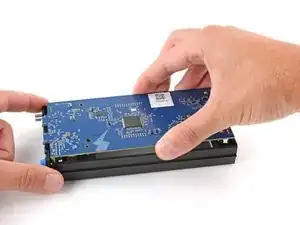

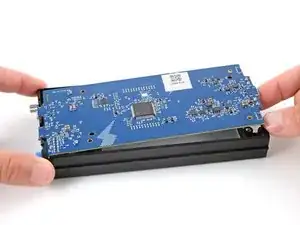

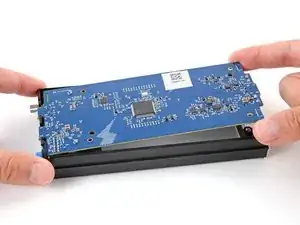

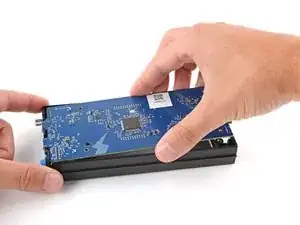

Поднимите плату строго вверх и отведите её от дисплея, одновременно протягивая ручку селектора через её вырез, чтобы снять плату.

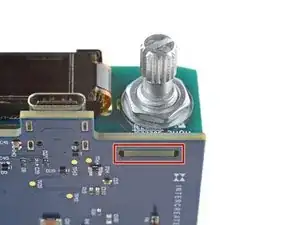

Длинные контакты на основной плате входят в пользовательскую плату и удерживают её на месте.

Одной рукой удерживайте основную плату.

Не прижимайте плату к рабочей поверхности, иначе вы можете повредить поверхностно монтированные компоненты.

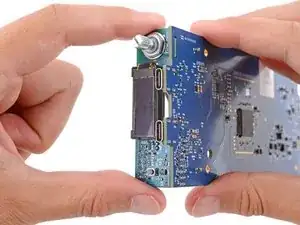

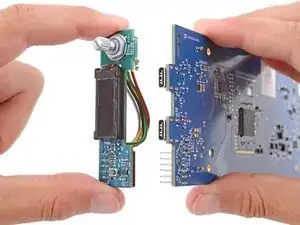

Свободной рукой захватите пользовательскую плату за края и решительно потяните её прямо от основной платы, чтобы отсоединить.

Следите, чтобы платы оставались перпендикулярными друг другу, иначе контакты могут быть повреждены.

При сборке:

При вставке пользовательской платы обратно убедитесь, что сторона, противоположная разъёмам, входит в её вырез на основной плате. В противном случае пользовательская плата не сядет полностью.

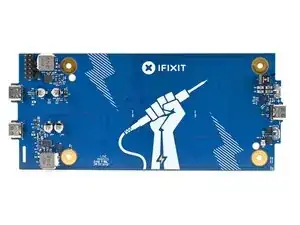

Осталась только основная плата.
