Полная разборка портативной станции питания

Разрядите аккумулятор вашей портативной станции питания ниже 25% перед началом ремонта. Заряженный литий‑ионный аккумулятор может загореться при повреждении.

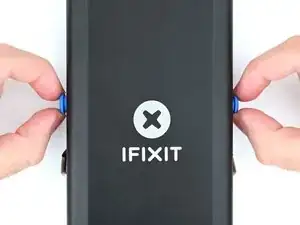

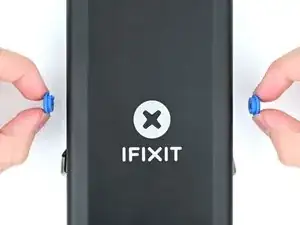

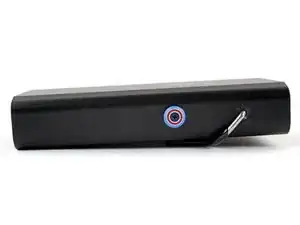

Удерживайте синюю кнопку включения в течение пяти секунд, чтобы выключить станцию.

Сложите подставку.

В процессе ремонта следите за каждой винтом и убедитесь, что он возвращается точно на своё место.

Используйте отвертку Torx T10, чтобы удалить два винта длиной 8 мм, закрепляющие заднюю крышку.

Возьмите заднюю крышку и потяните нижний край на себя.

Снимите заднюю крышку.

Не пытайтесь снять корпус, пока аккумулятор подключён, иначе вы повредите разъём аккумулятора.

При сборке сначала защёлкните верхний край задней крышки, затем прижмите нижний край на место.

Чтобы избежать электрического удара, не используйте металлические инструменты для отключения аккумулятора.

Вставьте плоский конец лопатки в один из пазов по бокам разъёма аккумулятора. Они специально для этого формы!

Используйте лопатку, чтобы поддеть разъём вверх.

Если вы отключаете аккумулятор впервые, потребуется некоторое усилие.

Повторяйте процесс и поддёргивайте поочерёдно с разных сторон разъём аккумулятора, «шагая» им с двух штырей, пока не сможете легко схватить его пальцами.

Возможно, придётся сменить позицию лопатки, чтобы полностью освободить разъём аккумулятора. Будьте осторожны, чтобы не повредить плату, если вы подперёте её инструментом.

Не пытайтесь сорвать разъём силой, иначе вы можете пораниться о металлические кромки корпуса. Если разъём не снимается легко, продолжайте поддёргивать лопаткой, пока он не станет достаточно свободным для снятия.

Схватите разъём аккумулятора за края и тяните строго вверх, чтобы отключить его.

При сборке выполните следующие действия, чтобы подключить аккумулятор:

Уложите провода за разъёмом так, чтобы сторона разъёма с маркировкой положительного (+) и отрицательного (-) контактов была направлена наружу.

Убедитесь, что провода не защемлены корпусом.

Совместите разъём с двумя металлическими штырями так, чтобы отрицательная (-) сторона была слева от порта USB‑C, а положительная (+) — справа.

Наденьте разъём на штыри и плотно нажмите вниз, пока он полностью не сядет на место.

Положите пальцы на отверстия для винтов задней крышки и слегка подайте шасси из корпуса.

Выдвиньте шасси полностью из корпуса, следя за тем, чтобы разъём аккумулятора не зацепился.

При сборке:

Убедитесь, что аккумулятор отключён перед тем, как задвигать шасси в корпус. В противном случае вы повредите разъём аккумулятора.

Вставьте сторону шасси с разъёмом аккумулятора в конце корпуса, ближайшем к подставке, и задвиньте его на место.

Используйте крестообразную отвертку, чтобы удалить два винта длиной 6 мм, которые закрепляют крепления для инструментов по обеим сторонам станции.

Снимите крепления для инструментов с обеих сторон станции, потянув их пальцами.

Крепления имеют ключение. При сборке совместите штыри на креплениях с отверстиями в корпусе.

Будьте осторожны, чтобы не поцарапать корпус металлическими рычагами подставки. Перед тем как тянуть подставку, можно наклеить ленту на корпус под втулкой подставки, чтобы предотвратить повреждение.

Схватите подставку и вытяните одну из ножек прямо из её втулки и от корпуса.

Вытяните другую ножку из её втулки и снимите подставку.

Используйте плоский конец лопатки или чистый ноготь, чтобы поддеть край металлической крышки аккумулятора, ближайший к разъёму аккумулятора.

Крышка батарейного отсека фиксирует аккумулятор на месте. После снятия аккумулятор может выпасть из источника питания.

Снимите металлическую крышку батареи.

При сборке:

Зацепите короткий край крышки без вырезов спереди, рядом с дисплеем.

Сильно прижмите противоположный край крышки, пока он не защёлкнется на месте.

Убедитесь, что крышка батареи не зажала кабели аккумулятора — они должны проходить под крышкой и быть направлены внутрь.

Извлеките аккумулятор.

При сборке не подключайте аккумулятор до установки корпуса, иначе вы повредите разъём аккумулятора при сборке.

Потяните серебристую ручку селектора прямо от передней панели, чтобы снять её.

Указательными пальцами нажмите две фиксирующие защёлки, удерживающие переднюю панель.

Нажимайте непосредственно на защёлки (сразу за передней панелью), а не через вырезы на верхнем крае передней панели.

Удерживая защёлки нажатими, оттолкните переднюю панель от шасси и снимите её.

При сборке:

Сначала зацепите нижний край передней панели, затем нажмите верхний край, пока он не защёлкнется.

Убедитесь, что два порта USB‑C входят в свои вырезы на передней панели и не зажаты под ней.

Переверните источник питания.

Отверткой Phillips удалите четыре винта длиной 6 мм, закрепляющие две опоры главной платы.

Держите опоры на месте при выкручивании последних винтов. В противном случае опора может свешиваться на плату и повредить мелкие поверхностно‑монтируемые компоненты.

Снимите опоры главной платы.

При сборке убедитесь, что фасочные стороны отверстий для винтов опор главной платы направлены вверх.

Аккуратно поднимите главную плату за порт USB‑C пальцем настолько, чтобы можно было ухватиться за кромки платы.

Одной рукой крепко зафиксируйте шасси.

Свободной рукой захватите главную плату ближе к центру.

Поднимите плату прямо вверх и вытяните её от дисплея, пропуская ручку селектора через её вырез.

Длинные штыри на главной плате вставляются в плату интерфейса и удерживают её на месте.

Одной рукой удерживайте главную плату.

Не прижимайте плату к рабочей поверхности, иначе вы можете повредить поверхностно‑монтируемые компоненты на плате.

Свободной рукой захватите плату интерфейса за кромки и крепко потяните её прямо от главной платы, чтобы отключить.

Следите, чтобы платы оставались перпендикулярными друг другу, иначе штыри могут быть повреждены.

При сборке:

При установке платы интерфейса обратно убедитесь, что сторона, противоположная разъёмам, входит в свой вырез на главной плате. В противном случае плата интерфейса не сядет полностью.

Пальцами, маленькими плоскогубцами или гаечным ключом на 10 мм ослабьте тонкую гайку, фиксирующую ручку селектора.

Если вы используете плоскогубцы или ключ, будьте осторожны, чтобы не поцарапать дисплей или плату.

Снимите гайку и шайбу с передней части ручки и удалите их.

Вытяните ручку из её выреза, чтобы освободить её от платы интерфейса.

Сборка ручки селектора всё ещё прикреплена к плате интерфейса кабелями.

При необходимости отведите ручку и её кабели в сторону при работе с платой интерфейса.

Будьте очень осторожны, чтобы не повредить мелкие поверхностно‑монтируемые компоненты рядом с разъёмом.

Используйте острый конец лопатки, чтобы поднять фиксирующий язычок на разъёме дисплейного кабеля ZIF.

Используйте изогнутые пинцеты, чтобы захватить кабель дисплея и аккуратно вытащить его прямо из гнезда.

При сборке аккуратно вставьте кабель обратно в гнездо пальцем.

Осторожно, не повредите мелкие поверхностно‑монтируемые компоненты на плате.

Удерживая плату интерфейса слегка над рабочей поверхностью, используйте плоскую сторону лопатки, чтобы сильно надавить и протолкнуть два выступа дисплея через их вырезы на плате.

Это сложно и может потребовать нескольких попыток. Альтернативно можно использовать пинцет с тупым носом, чтобы сжать выступы вместе и освободить их.

При сборке вставьте выступы в их отверстия на плате интерфейса, пока они не защёлкнутся.

Снимите дисплей.

При сборке убедитесь, что кабель дисплея продет через его вырез на плате интерфейса пользователя.

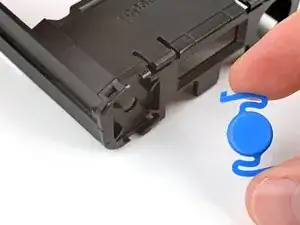

Используйте кончик лопатки, чтобы нажать на видимый синий фиксатор сверху кнопки действия.

Снимите кнопку действия.

Ваша портативная электростанция полностью разобрана!
