Краткое руководство по быстрому старту со смарт-паяльником

Ниже приведён обзор всех частей, из которых состоит смарт-паяльник:

Быстросъёмная жало

Рукоятка паяльника

Светодиодное кольцо индикатора безопасного касания

Выключатель питания

Колпачок паяльника

Кабель USB-C для паяльника

Для более подробного изучения различных компонентов паяльника нажмите здесь, чтобы посмотреть взрыв-схему.

Цвет светодиода индикатора безопасного касания показывает состояние жала паяльника. Примечание: корпус паяльника всегда безопасен для касания.

Светодиод работает только когда паяльник подключён к источнику питания — поэтому будьте осторожны при обращении с отключённым паяльником, если вы не знаете, насколько он горячий.

Синий светодиод: паяльник остыл ниже 40 °C (100 °F), и жало безопасно для касания.

Фиолетовый светодиод: при пульсации паяльник активно нагревается или остывает. В статичном состоянии паяльник находится в режиме ожидания. Жало паяльника не безопасно для касания.

Оранжевый светодиод: паяльник достиг установленной температуры и готов к пайке. Жало паяльника не безопасно для касания.

Убедитесь, что выключатель питания паяльника находится в синем положении OFF.

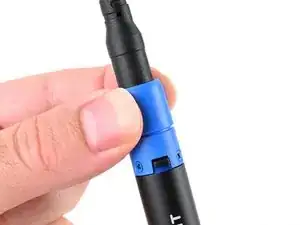

Совместите конец кабеля USB-C с синей фиксирующей втулкой с синим портом USB-C на паяльнике и вставьте до соединения.

Совместите выступы на втулке со слотами на паяльнике.

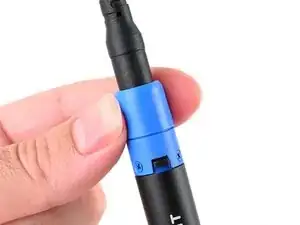

Сдвиньте втулку плотно к паяльнику, затем поверните по часовой стрелке, чтобы зафиксировать её на месте.

Смарт-паяльник работает лучше всего в паре с портативной электростанцией, которая обеспечивает точную регулировку температуры паяльника и других настроек.

Для подробных инструкций по настройке портативной электростанции смотрите это руководство.

Тем не менее, он также прекрасно работает с любым источником питания, способным выдавать не менее 20 Вт по USB-C PD.

Подключите конец кабеля USB-C без синей фиксирующей втулки к совместимому источнику питания USB-C.

Смарт-паяльник оснащён функцией авто‑безопасности на базе акселерометра.

Если паяльник обнаружит падение, он автоматически отключит питание жала, чтобы предотвратить повреждение или травмы при приземлении.

Чтобы снять состояние свободного падения и возобновить пайку, нажмите синюю кнопку на электростанции или перезапустите питание паяльника, отключив и снова подключив его к источнику питания USB-C.

Никогда не оставляйте паяльник без присмотра, когда он включён.

Не прикасайтесь к нагретому жалу паяльника.

В активном режиме паяльник нагревается до или поддерживает заданную рабочую температуру. Светодиод будет пульсировать фиолетовым или оранжевым соответственно.

Не прикасайтесь к нагретому жалу паяльника в режиме ожидания.

Через 30 секунд отсутствия движения паяльник переходит в режим ожидания, низкоэнергетический режим, который снижает температуру жала до 200 °C.

Светодиод режима ожидания статичен (не пульсирует) и имеет фиолетовый цвет.

Поднятие бездействующего паяльника выводит его из режима ожидания, и жало автоматически нагреется до установленной температуры.

При питании от портативной электростанции прогрев от температуры режима ожидания до установленной займёт всего несколько секунд.

Хотя режим ожидания можно отключить, мы рекомендуем оставлять его включённым, чтобы продлить срок службы жала.

После режима ожидания спящий режим наступает, когда паяльник полностью неподвижен в течение заданного времени.

Паяльник выключен до тех пор, пока его снова не поднимут.

Жало паяльника безопасно для касания в этом состоянии, если индикаторное кольцо синее.

Никогда не держите паяльник дальше рукояти. Прикосновение к металлическому жалу паяльника, когда индикаторное кольцо оранжевое или фиолетовое, может привести к серьёзным ожогам. Всегда предполагайте, что жало горячее.

Держите паяльник за основание ручки, с пальцами на накатанной рукояти.

Никогда не оставляйте паяльник без присмотра, пока переключатель питания находится в оранжевом положении ВКЛ.

Скользящий переключатель питания имеет встроенный цветовой индикатор для каждого положения:

Оранжевый: ВКЛ

Синий: ВЫКЛ

Переместите переключатель питания в оранжевое положение ВКЛ.

Светодиод сначала загорится синим, затем станет фиолетовым и начнёт пульсировать, показывая, что паяльник нагревается.

Для безопасности держите колпачок на паяльнике, когда он не используется. Внутренняя поверхность колпачка термостойкая и может использоваться для накрытия паяльника, даже если он горячий.

Держите паяльник за оба конца и потяните, чтобы снять колпачок.

Когда светодиод индикатора безопасного касания становится оранжевым, паяльник достиг установленной температуры для пайки.

Паяльник из коробки настроен на 350 °C (660 °F), но он сохранит любую температуру, установленную ранее с помощью Портативной Блок-станции питания или другого USB‑устройства.

Теперь паяльник готов к пайке!
