Обслуживание болта отбойного молотка Makita HM1203C 2010

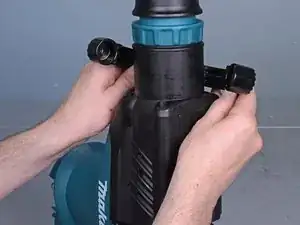

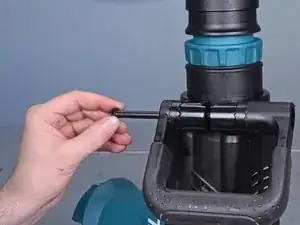

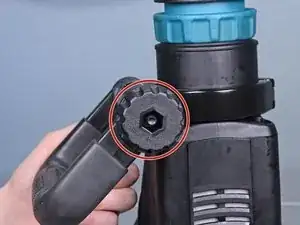

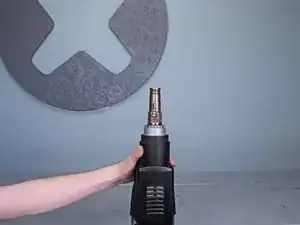

Отверните ручку, фиксирующую боковую рукоятку.

Снимите болт, фиксирующий боковую рукоятку.

Снимите боковую рукоятку.

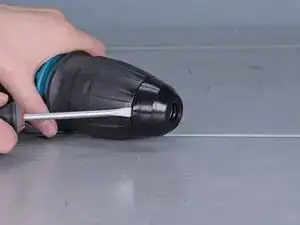

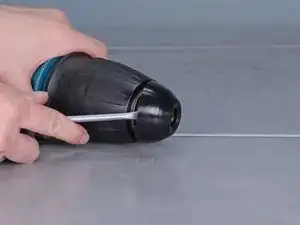

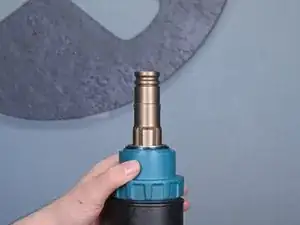

Используйте маленькую монтировку или плоскую отвертку, чтобы поддеть резиновую переднюю крышку и снять её с молотка.

Её можно заменить в составе сервисного комплекта.

Используйте кусачки для стопорных колец, чтобы расширить стопорное кольцо на передней части молотка.

Снимите стопорное кольцо.

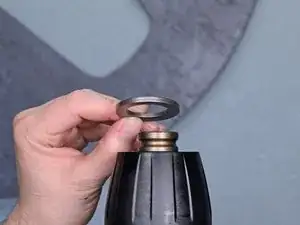

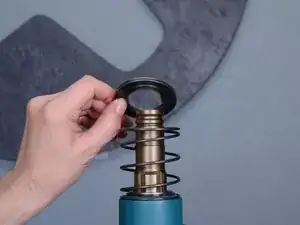

Снимите шайбу с передней части молотка.

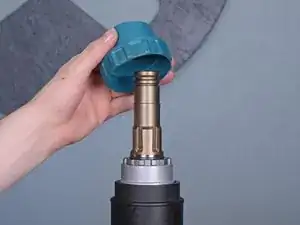

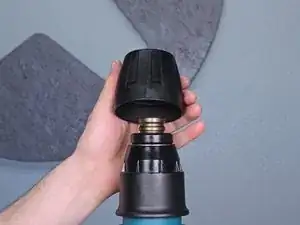

Поднимите переднюю крышку и снимите её с передней части молотка.

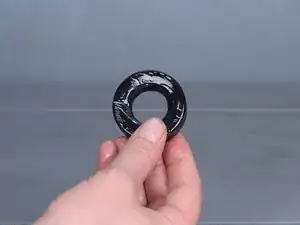

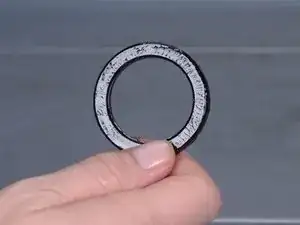

Снимите резиновое кольцо с передней части молотка.

Снимите внутреннюю переднюю крышку.

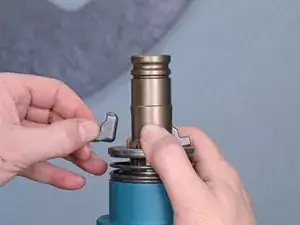

Сожмите пружину и удерживайте её прижатой, пока вы вытаскиваете два фиксирующих элемента из их пазов и снимаете их.

Снимите направляющую пружины.

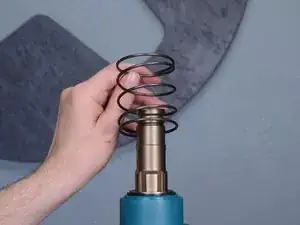

Снимите пружину.

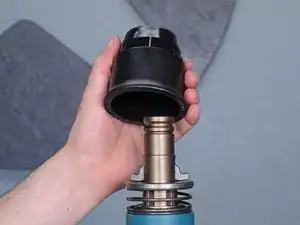

Снимите переднюю крышку корпуса цилиндра.

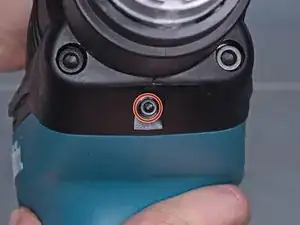

Выверните шестигранный болт 4 мм, фиксирующий крышку корпуса цилиндра.

Поднимите крышку корпуса цилиндра строго вертикально вверх и снимите её.

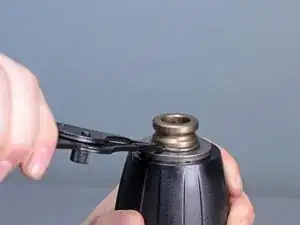

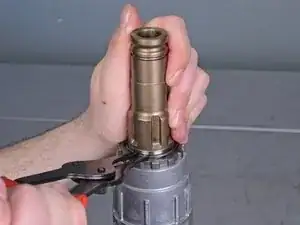

Используйте кусачки для стопорных колец, чтобы расширить стопорное кольцо, фиксирующее держатель болта.

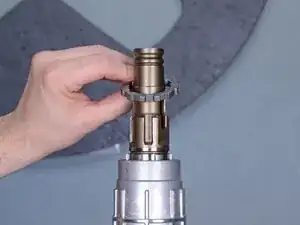

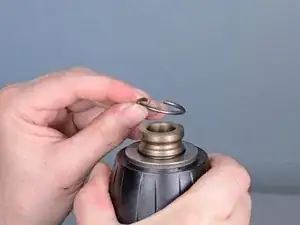

Снимите стопорное кольцо.

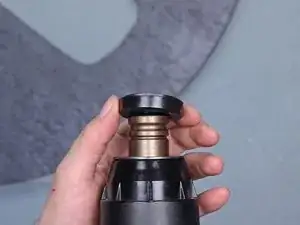

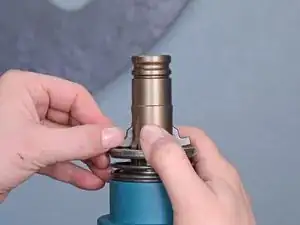

Снимите шайбу с держателя болта и удалите её.

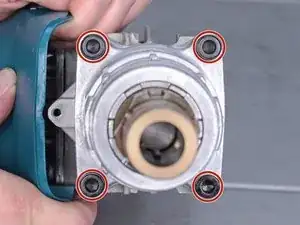

Выверните четыре шестигранных болта 6 мм, фиксирующих цилиндр.

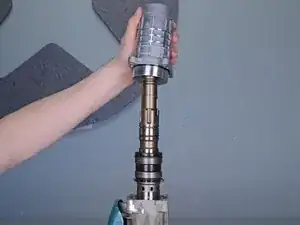

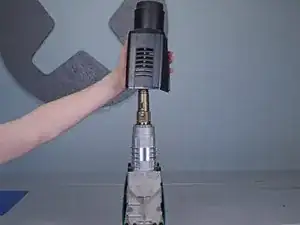

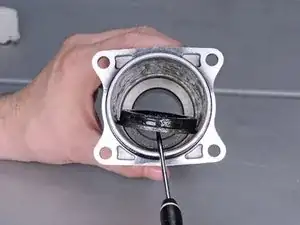

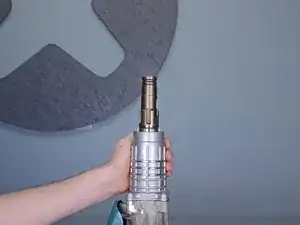

Поднимите цилиндр строго вертикально вверх и снимите его.

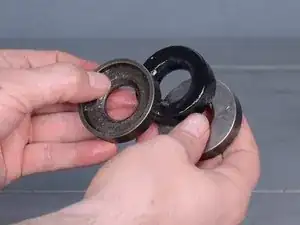

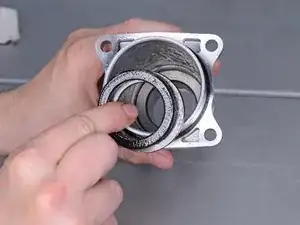

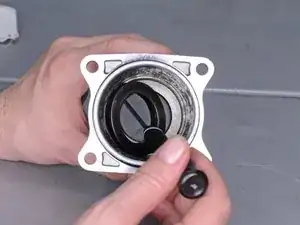

Используйте изогнутый крючок, чтобы вытащить шайбу и резиновое кольцо 39 из цилиндра.

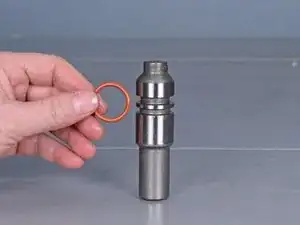

Снимите резиновое кольцо 39.

Его можно заменить в составе сервисного комплекта.

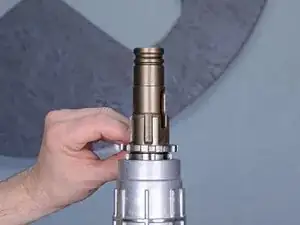

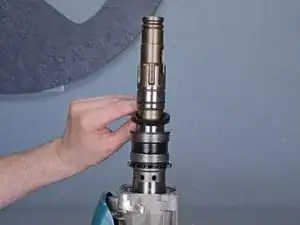

Поднимите верхнее резиновое кольцо строго вертикально вверх и снимите его с держателя болта.

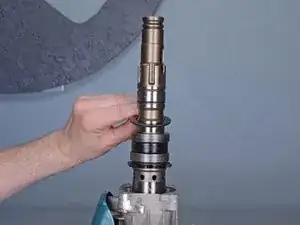

Поднимите верхнюю шайбу строго вертикально вверх и снимите её с держателя болта.

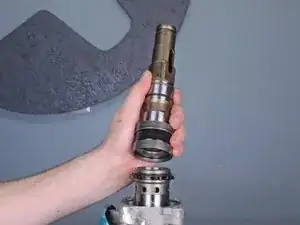

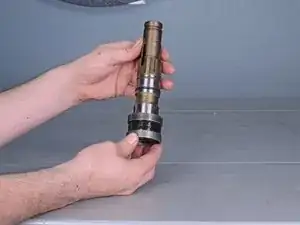

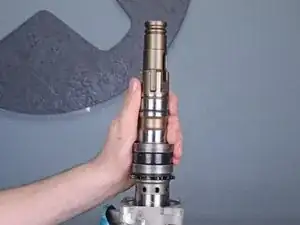

Возьмитесь за держатель болта, резиновое кольцо 24 и две металлические втулки под ним и снимите их с цилиндра.

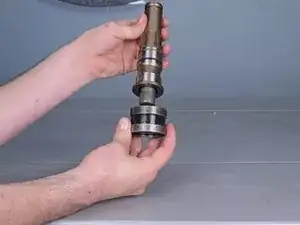

Разделите резиновое кольцо 24 и две металлические втулки, отделив их от держателя болта.

Отделите резиновое кольцо 24 от двух металлических втулок.

Снимите резиновое кольцо 24.

Его можно заменить в составе сервисного комплекта.

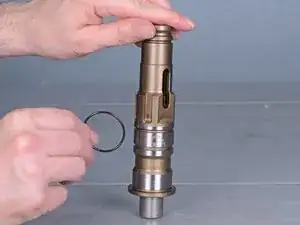

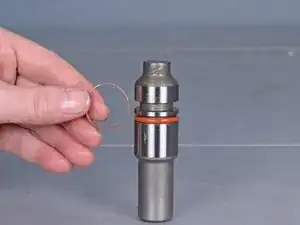

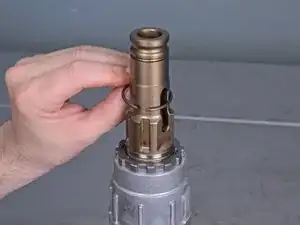

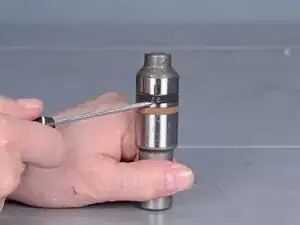

Используйте изогнутый крючок, чтобы поднять уплотнительное кольцо 35.5 из его канавки на держателе болта.

Снимите уплотнительное кольцо 35.5.

Его можно заменить в составе сервисного комплекта.

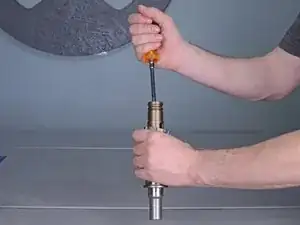

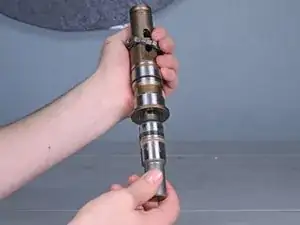

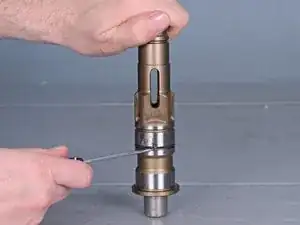

Используйте длинный пробойник, длинную плоскую отвертку или тонкую длинную стержень, чтобы вытолкнуть болт из держателя болта.

Снимите болт.

При сборке убедитесь, что все уплотнения на болте правильно расположены, пока вы вводите болт обратно в держатель.

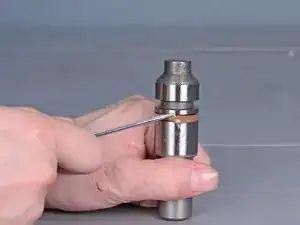

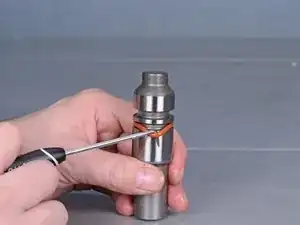

Используйте изогнутую лопатку, чтобы поддеть X-образное кольцо 21 и вынуть его из канавки в болте.

Удалите X-образное кольцо 21.

Это можно заменить в составе ремонтного комплекта.

Используйте изогнутую лопатку, чтобы поддеть фторсодержащее кольцо 28 и вынуть его из канавки в болте.

Удалите фторсодержащее кольцо 28.

Это можно заменить в составе ремонтного комплекта.

Используйте изогнутую лопатку, чтобы поддеть O-образное кольцо 23 и вынуть его из канавки в болте.

Удалите O-образное кольцо 23.

Это можно заменить в составе ремонтного комплекта.
