Обслуживание поршня отбойного молотка Makita HM1203C 2010
Используйте это руководство для обслуживания поршня отбойного молотка Makita HM1203C 2010 года.

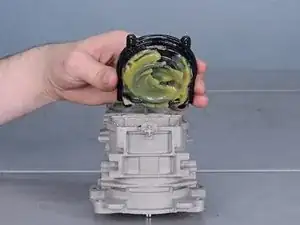

Везде, где есть смазка, обязательно очистите её и замените новой смазкой. Рекомендуемая смазка — Makita 181490-7.
Шаг 1

Отвинтите ручку, фиксирующую боковую рукоятку.
Шаг 2

Снимите болт, фиксирующий боковую рукоятку.
Снимите боковую рукоятку.
Шаг 3

Используйте крестовую отвертку Phillips #2, чтобы выкрутить шесть винтов, фиксирующих узел рукоятки.
Шаг 4

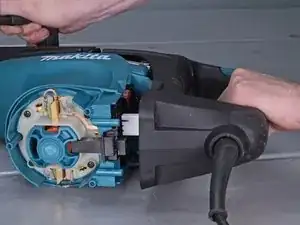

Оттяните узел рукоятки от молотка, но пока не снимайте полностью. Он всё ещё подключён к молотку силовым кабелем.
Шаг 5

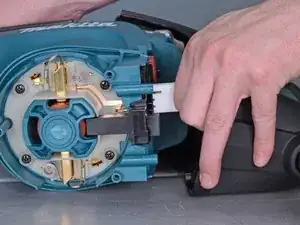

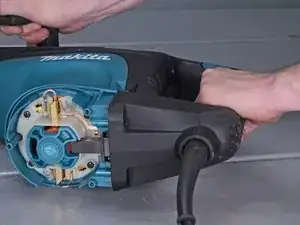

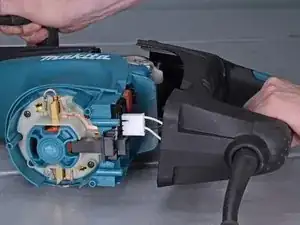

Снимите силовой разъём, потянув его прямо с вилки.
Снимите узел рукоятки.
Шаг 6


Используйте небольшой ломик или плоскую отвертку, чтобы поддеть резиновую переднюю крышку молотка.
Эта деталь может быть заменена в составе ремонтного комплекта.
Шаг 7

Используйте плоскогубцы для стопорных колец, чтобы раскрыть стопорное кольцо на передней части молотка.
Снимите стопорное кольцо.
Шаг 8

Снимите шайбу на передней части молотка.
Шаг 9

Снимите переднюю крышку с передней части молотка.
Шаг 10

Снимите резиновое кольцо с передней части молотка.
Шаг 11

Снимите внутреннюю переднюю крышку.
Шаг 12


Сожмите пружину и удерживайте её, одновременно вытягивая два фиксатора из их пазов, затем снимите их.
Шаг 13

Снимите направляющую пружины.
Снимите пружину.
Шаг 14

Снимите переднюю крышку ствола.
Шаг 15

Снимите 4 мм шестигранный болт, фиксирующий крышку ствола.
Шаг 16

Поднимите крышку ствола вертикально вверх и снимите её.
Шаг 17

Используйте плоскогубцы для стопорных колец, чтобы раскрыть стопорное кольцо, фиксирующее держатель болта.
Снимите стопорное кольцо.
Шаг 18

Снимите шайбу с держателя болта и удалите её.
Шаг 19

Снимите четыре 6 мм шестигранных болта, фиксирующих ствол.
Шаг 20

Поднимите ствол вертикально вверх и снимите его.
Шаг 21


Используйте изогнутую пиктулу, чтобы извлечь шайбу и резиновое кольцо 39 из ствола.
Шаг 22

Снимите резиновое кольцо 39.
Эта деталь может быть заменена в составе ремонтного комплекта.
Шаг 23

Поднимите верхнее резиновое кольцо вертикально вверх и снимите его с держателя болта.
Шаг 24

Поднимите верхнюю шайбу вертикально вверх и снимите её с держателя болта.
Шаг 25

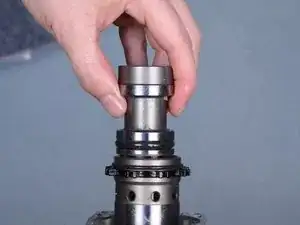

Схватите держатель болта, резиновое кольцо 24 и две металлические втулки под ним и снимите их с цилиндра.
Шаг 26

Разделите резиновое кольцо 24 и две металлические втулки, отделив их от держателя болта.
Шаг 27

Отделите резиновое кольцо 24 от двух металлических втулок.
Снимите резиновое кольцо 24.
Это можно заменить в составе сервисного набора.
Шаг 28

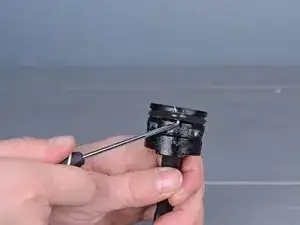

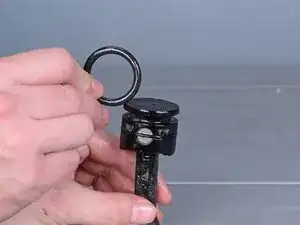

Используйте изогнутую лопаточку, чтобы поддеть уплотнительное кольцо 35.5 и вынуть его из канавки в держателе болта.
Снимите уплотнительное кольцо 35.5.
Это можно заменить в составе сервисного набора.
Шаг 29

Используйте длинный выколоток, длинную плоскую отвертку или тонкий длинный стержень, чтобы вытолкнуть болт из держателя болта.
Снимите болт.
При сборке убедитесь, что все уплотнения на болте правильно расположены, пока вы задвигаете болт обратно в держатель.
Шаг 30

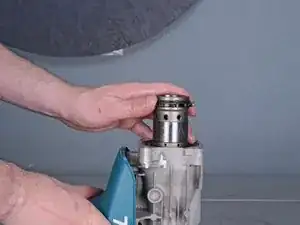

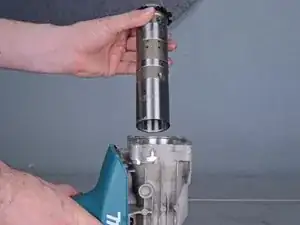

Поднимите цилиндр прямо вверх из алюминиевого корпуса.
При сборке цилиндр должен будет надетьcя на поршень, который находится на дне алюминиевого корпуса. Убедитесь, что поршень центрирован и направлен строго вверх, чтобы он полностью вошёл в цилиндр.
Шаг 31

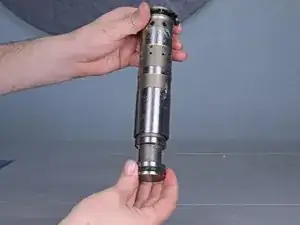

Вытяните ударник из цилиндра.
Возможно, придётся потрясти цилиндр, пока ударник не выйдет из нижней части цилиндра.
При сборке установите сначала цилиндр, затем вставьте ударник сверху, как показано на второй фотографии. Убедитесь, что цилиндр полностью сел в корпус перед вставкой ударника.
Шаг 32

Используйте лопаточку, чтобы выдёрнуть уплотнительное кольцо ударника 31.5 из его канавки на ударнике.
Снимите уплотнительное кольцо ударника 31.5.
Это можно заменить в составе сервисного набора.
Шаг 33

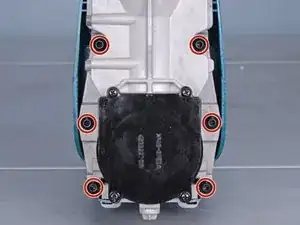

Используйте шестигранный ключ 5 мм, чтобы открутить шесть винтов, фиксирующих алюминиевый корпус.
Шаг 34

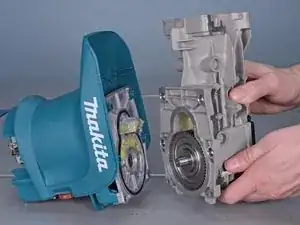

Отделите алюминиевый корпус от остальной части молотка.
Шаг 35

Вытяните направляющие фиксации и резиновую пластину из их пазов в корпусе и удалите их.
Шаг 36

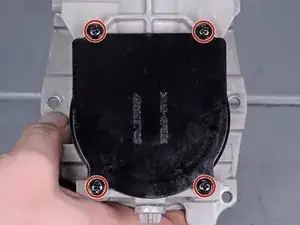

Используйте крестовую отвертку Phillips #2, чтобы открутить четыре винта, фиксирующие крышку поршня.
Шаг 37

Снимите крышку поршня.
Шаг 38

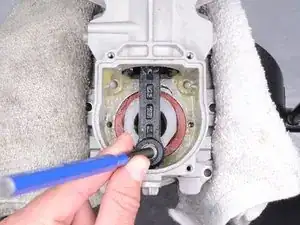

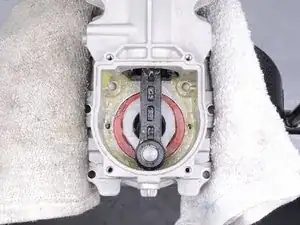

Поверните кривошип и шату́н так, чтобы шатун был вертикален, а его конец находился в самой нижней части корпуса.
Это выравнивает кривошип с вырезом в корпусе, чтобы он мог пройти через корпус в последующих шагах.
Шаг 39

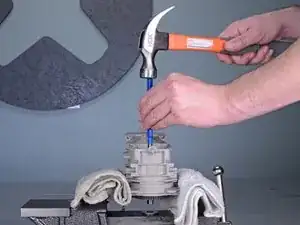

Используйте пресс и специальный выколоток, чтобы аккуратно выпрессовать кривошип, подшипник и сборку шестерни из корпуса.
Если у вас нет пресса или специального инструмента, используйте выколоток и молоток, чтобы постукивать по кривошипу, пока вся сборка кривошипа, подшипника и шестерни не начнёт выходить.
Может также потребоваться использовать более маленький выколоток, чтобы подбивать края подшипника через маленькие отверстия в алюминиевом корпусе по обе стороны от кривошипа.
При сборке убедитесь, что подшипник и шестерня выровнены с отверстием в алюминиевом корпусе перед впрессовыванием. Убедитесь, что вал выровнен с вырезом перед повторной установкой сборки.
Шаг 40

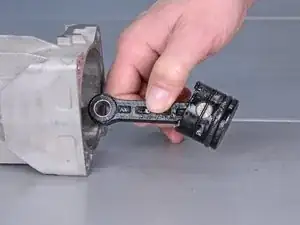

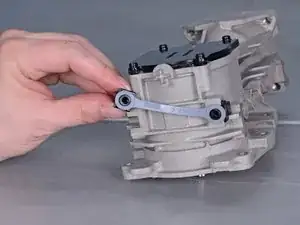

Выньте шатун и поршень из корпуса.
Шаг 41

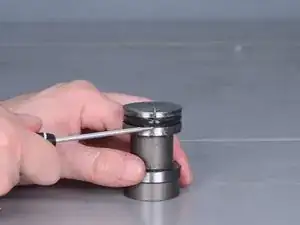

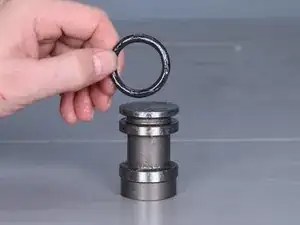

Используйте лопаточку, чтобы поддеть уплотнительное кольцо поршня 31.5 и вынуть его из канавки в поршне.
Снимите уплотнительное кольцо поршня 31.5.
Это можно заменить в составе сервисного набора.
Шаг 42

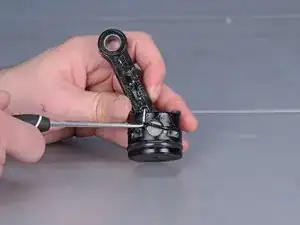

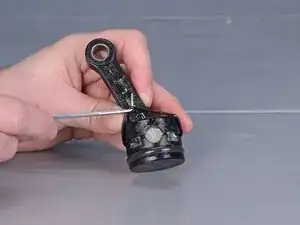

Используйте лопаточку, чтобы поддеть уплотнительное кольцо 35 и вынуть его из канавки в поршне.
Снимите уплотнительное кольцо 35.
Это можно заменить в составе сервисного набора.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
