Замена ЖК-дисплея Pioneer R1

Вставьте пластиковую лопатку в отверстие рядом с портом HDMI.

Осторожно подденьте заднюю крышку R1 с передней стороны, используя лопатку вдоль краев.

Не снимайте заднюю крышку R1, так как к обеим сторонам прикреплены компоненты динамиков.

Положите R1 на стол, как открытую книгу.

Это предотвратит отключение динамиков от материнской платы.

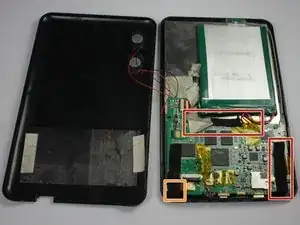

Снимите скотч, который удерживает материнскую плату на дисплее и закрывает соединения кабелей.

Приподнимите только край этого скотча, чтобы освободить фронтальную камеру.

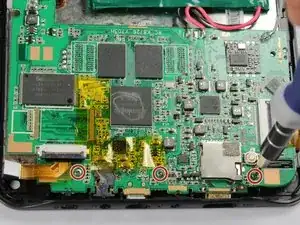

Удалите три винта длиной 4 мм вдоль основания материнской платы с помощью отвертки Phillips #00.

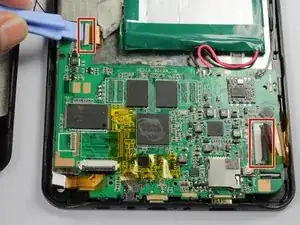

Освободите два замка кабелей, используя лопатку или ноготь.

Сдвиньте кабель из освобожденного замка.

Не тяните за кабели, так как это может их порвать и навсегда повредить.

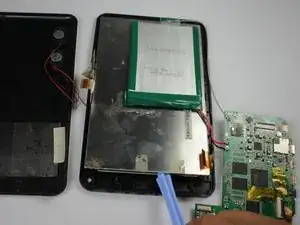

Вставьте лопатку между ЖК-дисплеем и сенсорным экраном.

Осторожно подденьте ЖК-дисплей от сенсорного экрана, используя лопатку вдоль краев.

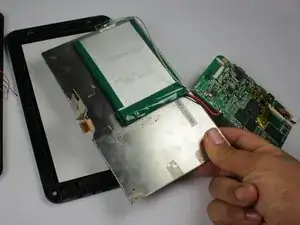

Как только он будет освобожден, снимите ЖК-дисплей с сенсорного экрана.

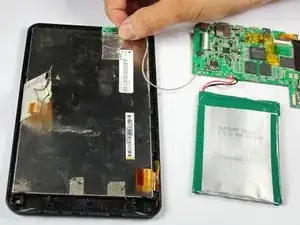

Вставьте тонкий прочный предмет, например тонкую лопатку, между аккумулятором и дисплеем.

Проведите предметом вдоль длины аккумулятора, чтобы удалить его с дисплея.

Клей, удерживающий аккумулятор на месте, силен, и аккумулятор довольно мягкий. Будьте осторожны, чтобы не повредить аккумулятор.

Осторожно подденьте компонент, который приклеен к ЖК-дисплею в верхней части R1.
