Замена динамика Plum Optimax 10

Используйте металлическую лопатку, чтобы снять маленькие панели непосредственно слева и справа от камеры.

Используйте металлическую лопатку, чтобы поддеть заднюю крышку.

Затем создайте рычаг и аккуратно снимите всю крышку.

Используйте плоскую отвертку, чтобы выкрутить три винта 2,5 мм, показанные на фото. Два винта находятся у основания платы, и один винт расположен вверху.

После того как винты удалены, аккуратно извлеките плату из корпуса.

Снимите электрическую ленту, размещённую вокруг батареи, удерживающую её на месте.

Используйте лопатку как клин под батарею, чтобы помочь её извлечь.

После ослабления лопаткой батарея извлекается из устройства.

Всегда используйте пластиковый инструмент для вскрытия или нейлоновую лопатку при извлечении батарей. Металлические инструменты могут проколоть батарею и привести к воспламенению.

На верхней стороне платы (где находятся чёрный и красный провода) найдите метку «SPK1» и внимательно осмотрите место.

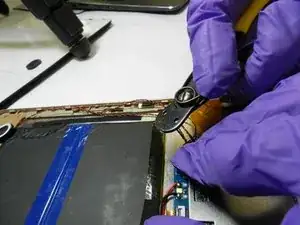

Используйте кусачки для проводов, чтобы отрезать провода от разъёма «SPK1».

Динамик выпадет из посадочного места — используйте кусачки, чтобы удалить провода, соединённые с «SPK1», у динамика.

После того как провода найдены, зачистите 2 мм изоляции на верхней части чёрного и красного проводов. Нужно увидеть алюминиевую жилу внутри.

Вам нужно оголить только столько алюминия, чтобы можно было припаять провода к соответствующей контактной площадке.

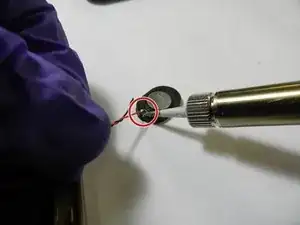

С помощью паяльника аккуратно припаяйте красный провод к правой контактной площадке динамика, одновременно прогревая провод и площадку.

Повторите для чёрного провода и соответствующей контактной площадки динамика.

Зачистите нижнюю часть чёрного и красного проводов у платы.

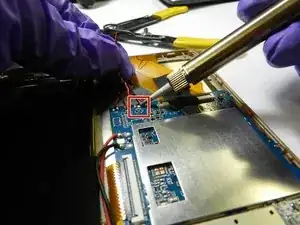

Припаяйте чёрный провод к отрицательной контактной площадке на плате.

Припаяйте красный провод к положительной контактной площадке на плате.

Не держите паяльник на плате длительное время. Плата может перегореть и получить необратимые повреждения.
