Замена сенсорного экрана Pioneer R1

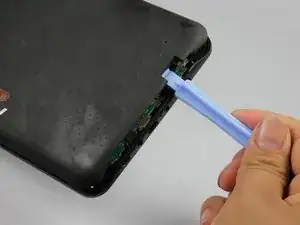

Вставьте пластиковую лопатку в зазор рядом с портом HDMI.

Аккуратно подденьте заднюю крышку R1, проводя лопаткой по краям, чтобы отделить её от передней части.

Не отделяйте заднюю крышку резким движением, поскольку элементы динамиков закреплены с обеих сторон.

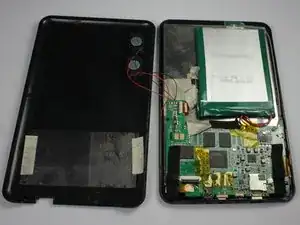

Положите R1 на поверхность, как раскрытую книгу.

Это предотвратит отсоединение динамиков от материнской платы.

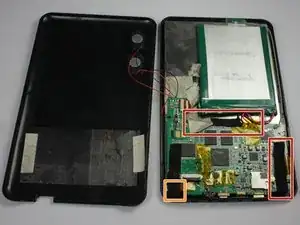

Удалите слой скотча, который крепит материнскую плату к дисплею и закрывает соединительные кабели.

Отклейте только конец этой ленты, чтобы освободить фронтальную камеру.

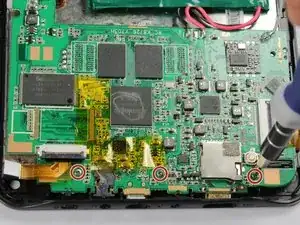

Открутите три винта длиной 4 мм у основания материнской платы с помощью отвёртки Phillips #00.

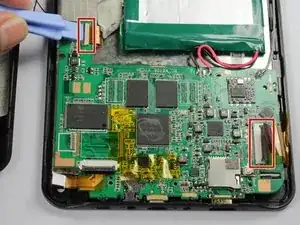

Разомкните два фиксатора кабеля, используя лопатку или ноготь.

Выдвиньте кабель из разомкнутого фиксатора.

Не тяните кабель поперёк — это может привести к разрыву и постоянному повреждению.

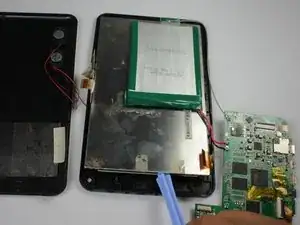

Вставьте лопатку между ЖК-дисплеем и сенсорным экраном.

Аккуратно подденьте ЖК-дисплей от сенсорного экрана, проводя лопаткой по краям.

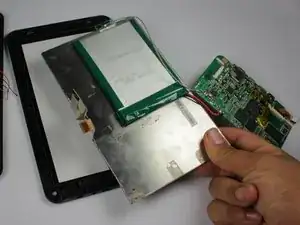

После полного отсоединения удалите ЖК-дисплей с сенсорного экрана.
