Ремонт проводов динамиков Pioneer R1
Этот гид продемонстрирует, как получить доступ к динамикам R1 и повторно подключить их к материнской плате.
Шаг 1

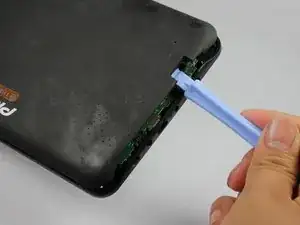

Вставьте пластиковую лопатку в отверстие рядом с портом HDMI.
Осторожно подденьте заднюю крышку R1, используя лопатку вдоль краев.
Не снимайте заднюю крышку с R1 одним резким движением. Вы можете повредить провода, соединяющие динамики с материнской платой.
Шаг 2

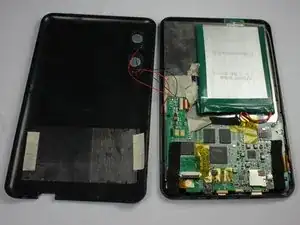

Положите R1 на стол, как открытую книгу.
Это предотвратит дальнейшее повреждение проводов, соединяющих динамики с материнской платой.
Шаг 3

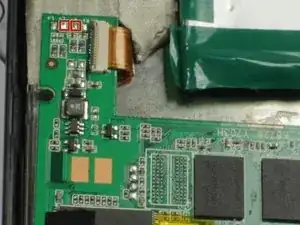

Припаяйте черный провод левого динамика к контактному элементу, помеченному L+ на материнской плате.
Не позволяйте припоям с одного контакта касаться другого контакта. Это приведет к неисправности динамиков.
Припаяйте черный провод правого динамика к контактному элементу, помеченному R+ на материнской плате.

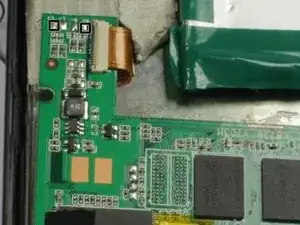

Припаяйте красный провод левого динамика к контактному элементу, помеченному L- на материнской плате.
Припаяйте красный провод правого динамика к контактному элементу, помеченному R- на материнской плате.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
