Замена дисплея Plum Optimax 10

Используйте металлическую лопатку для снятия небольших панелей, находящихся слева и справа от камеры.

Используйте металлическую лопатку, чтобы начать поднимать заднюю крышку.

Затем создайте рычаг и аккуратно снимите всю крышку.

Используйте отвертку с плоским лезвием, чтобы убрать три винта по 2.5 мм, показанные на фото. Два винта расположены у основания материнской платы, один винт находится сверху.

После снятия винтов аккуратно извлеките материнскую плату из корпуса.

Удалите электроленту, которая удерживает аккумулятор на месте.

Используйте лопатку как клин под аккумулятор для облегчения его извлечения.

После того как аккумулятор будет ослаблен лопаткой, его можно извлечь из устройства.

Всегда используйте пластиковый инструмент для открытия или нейлоновую лопатку для извлечения аккумуляторов. Металлические инструменты могут повредить аккумулятор и потенциально вызвать пожар.

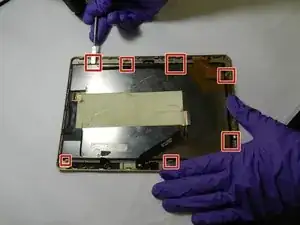

Осторожно извлеките дисплей из корпуса, подделывая края пластиковым инструментом для открытия или лопаткой.

Дисплей удерживается примерно 4-5 зажимами с каждой стороны.

Будьте осторожны, чтобы не разбить или не повредить стеклянный дисплей.

Использование металлической лопатки, как показано на фото, увеличивает вероятность повреждения устройства. Используйте инструмент с защитой от статического электричества.

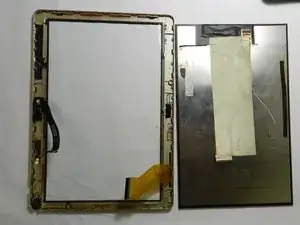

Вставьте новый дисплей и зафиксируйте его на оригинальном месте.

Перевод руководства с ifixit.com
