Замена экрана Pipo Smart S1

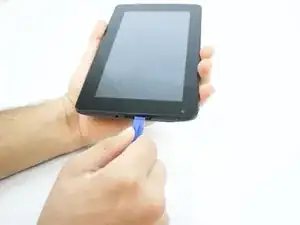

Вставьте монтажный инструмент iFixit между корпусом и дисплеем планшета в нижней части устройства, где находится разъем для зарядки.

Проводите инструментом вдоль образуемой щели, двигаясь вправо от мини-USB порта.

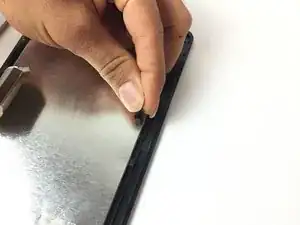

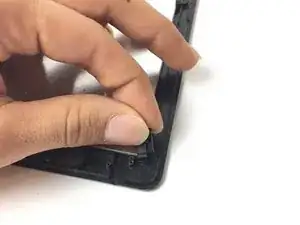

Осторожно отожмите корпус планшета и отведите заднюю крышку.

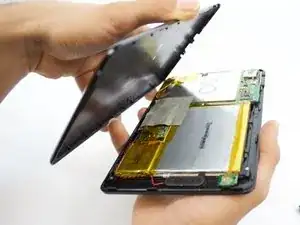

Поднимите заднюю крышку устройства и отложите её в сторону.

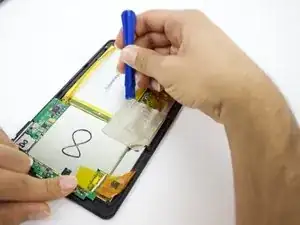

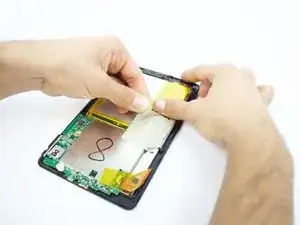

Подденьте край белой ленты монтажным инструментом iFixit.

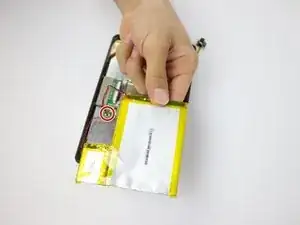

Поднимите белую ленту пальцами, затем отведите желтую ленту, удерживающую удлинитель батареи.

В нижней части планшета с помощью крестовой отвертки Phillips #0 выкрутите два винта длиной 3 мм.

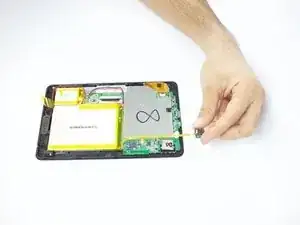

Поднимите разъем для наушников и переместите его на другую сторону, положив на рабочую поверхность.

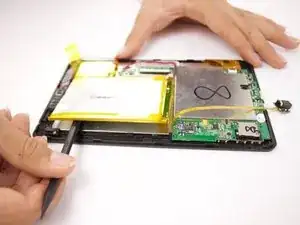

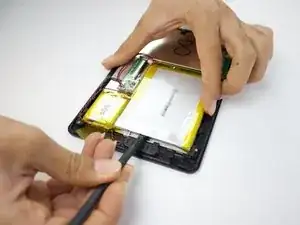

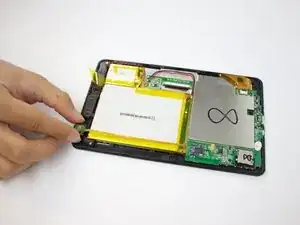

Используйте лопаточку, чтобы оторвать батарею от клея, прилегающего снизу.

Будьте осторожны, чтобы не защемить батарею — литиевые батареи опасны и склонны к коротким замыканиям, что может привести к возгоранию и/или взрыву.

Поднимите батарею и отложите её на небольшое расстояние от положительного и отрицательного проводов батареи.

С помощью паяльника расплавьте два контактных места, чтобы отсоединить провода.

Паяльник чрезвычайно горячий, поэтому работайте с осторожностью. Всегда держите подставку для паяльника рядом, чтобы можно было легко вернуть инструмент.

При сборке убедитесь, что припаяли правильный полюс к соответствующей точке на плате — перепутывание может вывести материнскую плату из строя.

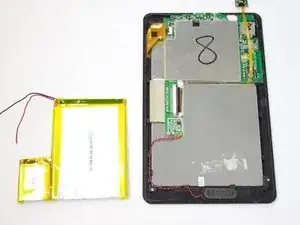

Снимите два провода. Затем полностью извлеките батарею из устройства.

Закрепите изолентой отрицательный и положительный провода батареи, чтобы избежать короткого замыкания.

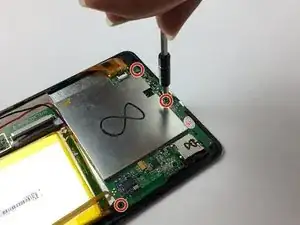

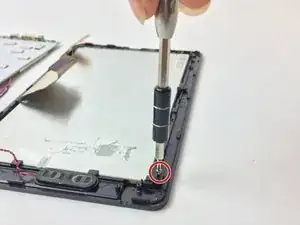

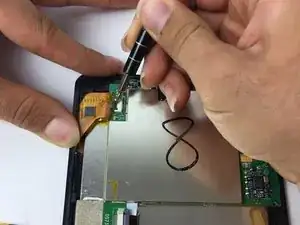

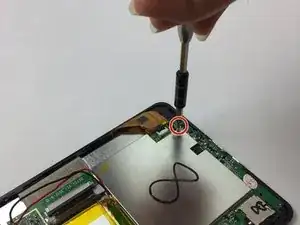

В нижней части планшета возьмите отвертку J000 и выкрутите три винта длиной 3 мм, удерживающие материнскую плату.

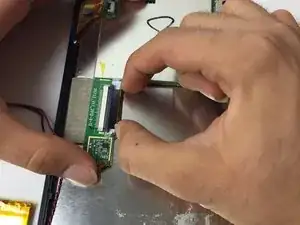

Найдите оранжевую соединительную планку, которая соединяет материнскую плату с дисплеем. Используйте J001, чтобы поддеть разъем и отсоединить его.

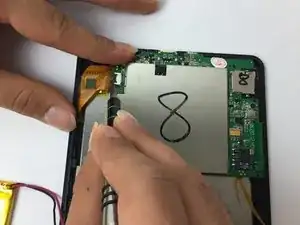

Возьмите отвертку J001 и аккуратно вытолкните ленточный кабель, попеременно с обеих сторон.

После ослабления ленточного кабеля с помощью отвертки J001 вытяните его пальцами.

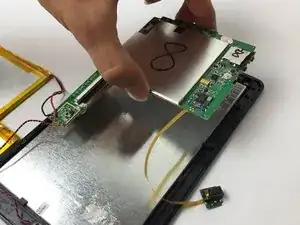

После того как материнская плата освобождена от винтов и соединений, поднимите её двумя пальцами и медленно положите рядом с передней панелью устройства, в которой закреплен дисплей.

Подключение динамика, расположенное на передней панели, всё ещё соединено с материнской платой; поэтому размещайте плату рядом с передней панелью.

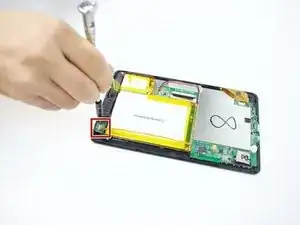

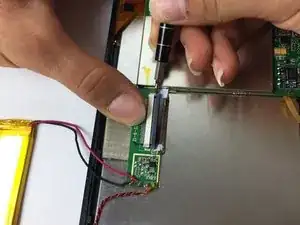

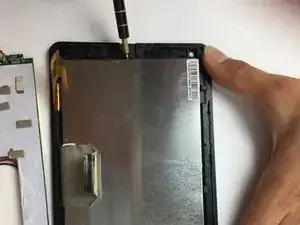

Возьмите отвертку J000 и выкрутите винты, удерживающие рычаги, фиксирующие дисплей.

Снимите два разъема пальцами.

Подденьте дисплей отверткой J001.

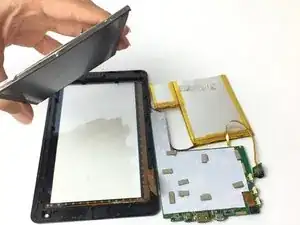

Пальцами удалите неисправный экран из устройства.
