Замена аккумулятора Pioneer R1

В этом руководстве показано, как получить доступ к аккумулятору R1 и заменить его.

Шаг 1

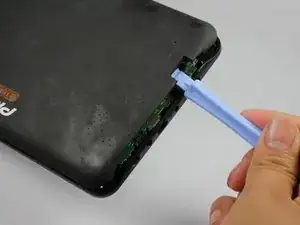

Вставьте пластиковую лопатку в отверстие рядом с HDMI-портом.

Осторожно подденьте заднюю крышку R1 с передней стороны, используя лопатку вдоль краев.

Не снимайте заднюю крышку с R1 прямо, так как компоненты динамиков будут прикреплены с обеих сторон.

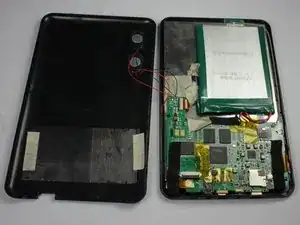

Уложите R1 горизонтально, как открытую книгу.

Это предотвратит отключение динамиков от материнской платы.

Засуньте прочный тонкий предмет, например тонкую лопатку, между аккумулятором и дисплеем.

Проведите предметом вдоль длины аккумулятора, чтобы удалить его с дисплея.

Клей, удерживающий аккумулятор на месте, очень крепкий, и аккумулятор довольно мягкий. Будьте осторожны, чтобы не повредить аккумулятор.

Отсоедините кабели аккумулятора от материнской платы.

Припаяйте черный кабель к узлу с маркировкой BAT+.

Припаяйте красный кабель к узлу с маркировкой BAT-.

Не позволяйте припою с одного узла касаться другого, это может привести к взрыву аккумулятора.

Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
