Замена экрана Pandigital Novel PRD07T10WWH7
Следует попробовать заменить экран, если устройство не реагирует на касания или возникают проблемы с отображением. При замене экрана обязательно отключайте все разъёмы перед разборкой, так как при приложении чрезмерной силы вы можете случайно разорвать кабель.
Шаг 1

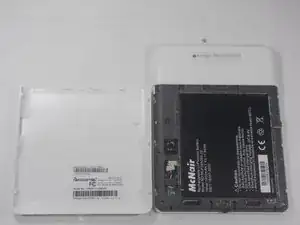

Снимите заднюю панель, сдвинув её вниз и слегка нажав.
Шаг 2

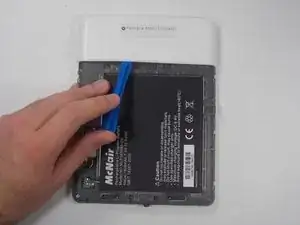

Отожмите вторую белую панель, сняв две защёлки под ней.
Начните с середины, затем переходите к бокам. Бока могут сниматься тяжело, поэтому сосредоточьтесь на одной стороне и обходите по кругу.
Шаг 3
С помощью биты Phillips #0 отвинтите двенадцать 4 мм винтов по внешней части серой области, открывшейся после снятия задних панелей.
Шаг 4

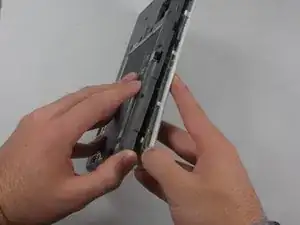

Осторожно отожмите заднюю часть устройства от передней панели и материнской платы. Их держит серия защёлок, которые нужно разъединить.
Шаг 5

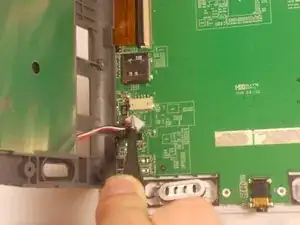

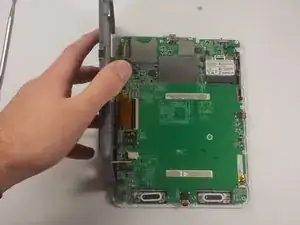

Теперь поднимите серую деталь, отключите разъём аккумулятора — тогда серая деталь освободится от остальной части устройства.
Шаг 6

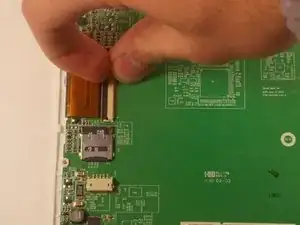

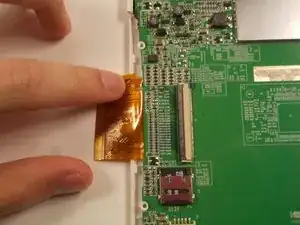

Используйте кончик пластикового лопатки или ноготь, чтобы приподнять длинный фиксирующий язычок. Более длинный золотистый шлейф теперь можно безопасно вынуть.
Шаг 7

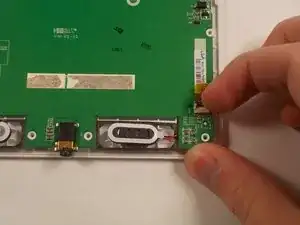

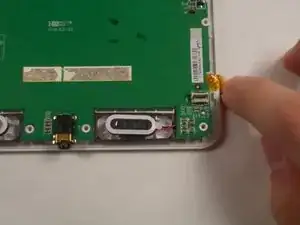

Используйте кончик пластикового лопатки или ноготь, чтобы приподнять короткий фиксирующий язычок. Меньший золотистый шлейф теперь можно безопасно вынуть.
Шаг 8
Начиная с боковой части устройства, приподнимите материнскую плату с пластиковых стоек.
Вам потребуется отклеить оба динамика от пластиковой рамки устройства.
Шаг 9

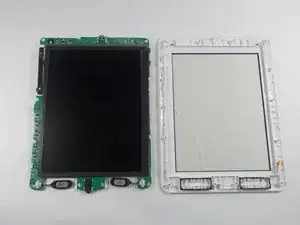

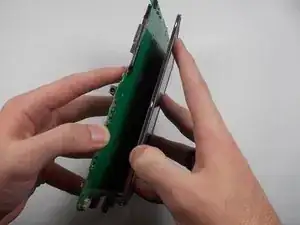

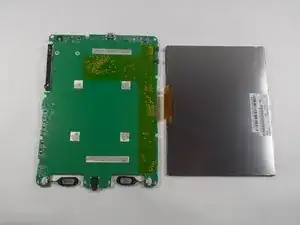

Положив экран лицевой стороной вверх, проведите по бокам экрана пластиковой лопаткой, чтобы отделить его от материнской платы.
Дисплей удерживается шестью клеевыми подушками.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
