Замена экрана Pandigital Super Nova

Снимите крышки винтов с каждого угла задней панели устройства.

Отложите в сторону.

Отверткой Phillips снимите четыре винта 0,15 мм в каждом углу.

Отложите в сторону.

С помощью пластикового инструмента для разъёма снимите заднюю крышку устройства.

Снимите три винта 0,11 мм, которые удерживают аккумулятор на месте.

Отложите в сторону.

Отключите аккумулятор и извлеките его из устройства.

Избегайте прикосновения к плате, так как она хрупкая.

Используйте металлический рычажный инструмент, чтобы отсоединить камеру и маленькую скобу, удерживающую её на месте.

НЕ прикасайтесь к материнской плате голыми руками. Существует риск короткого замыкания устройства. Используйте нитриловые перчатки, чтобы этого избежать.

Используйте пару маленьких пинцетов, чтобы аккуратно вытащить разъём камеры из материнской платы.

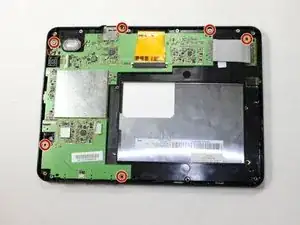

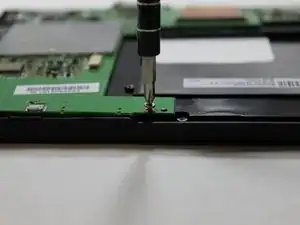

Отверткой снимите шесть винтов 0,15 мм, которые удерживают материнскую плату на месте. Отложите в сторону.

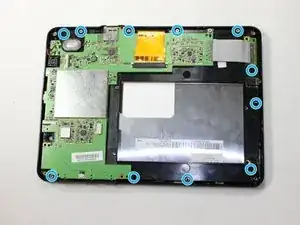

Снимите одиннадцать винтов, которые крепят экран к основанию. Восемь — 0,15 мм и три — 0,11 мм.

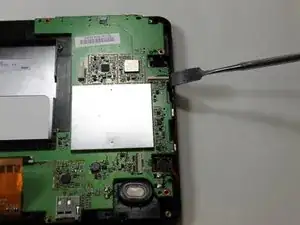

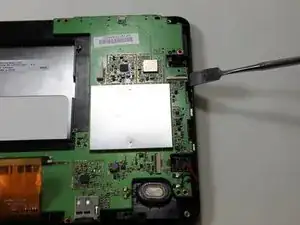

С помощью нейлонового лопатки извлеките материнскую плату из планшета.

Следует использовать обычную чёрную нейлоновую лопатку, чтобы не повредить материнскую плату.

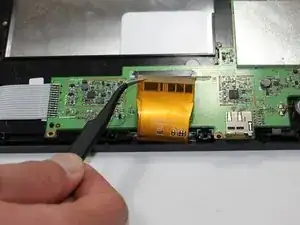

Используйте пинцет, чтобы аккуратно отсоединить разъём, соединяющий экран с планшетом.

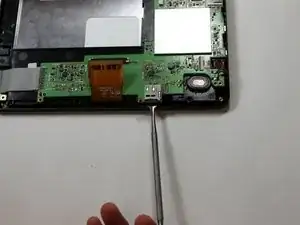

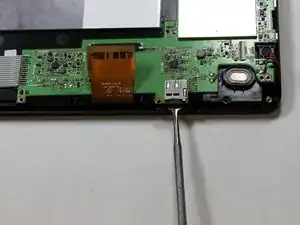

Используйте лопаточку, чтобы осторожно отделить материнскую плату от жёсткого корпуса.

Чрезмерная сила на этом этапе может повредить ваше устройство.

Поднимите материнскую плату из планшета.

Снимите второй разъём между экраном и материнской платой.

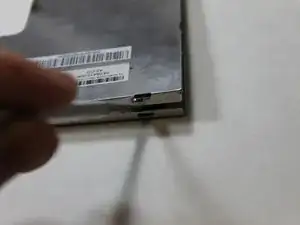

Отожмите серебристый корпус экрана и отделите его от устройства.

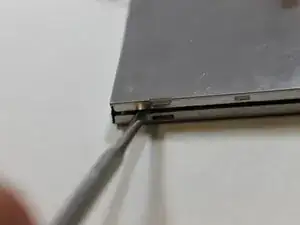

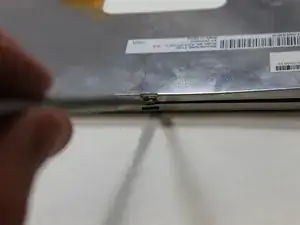

Откройте каждую из четырёх защёлок, фиксирующих корпус экрана, чтобы открыть его.

Поднимите экран из его защитного корпуса.

Если защитный корпус повреждён, его также необходимо заменить.
