Замена материнской платы LG G Pad 10.1

Чтобы снять заднюю панель устройства, начните с попытки вставить пластиковый инструмент для вскрытия в щель между экраном и задней панелью планшета.

Используйте медиаторы, если корпус недостаточно податлив, или если он уже треснул, чтобы предотвратить дальнейшие повреждения.

Можно прижимать углы устройства руками, чтобы попытаться увеличить зазор, чтобы в него поместился пластиковый инструмент для вскрытия.

Если Вы заменяете экран из‑за его повреждения, может быть полезно удалить часть стекла, чтобы обнажить защёлки по краям пластика.

Вставьте углы пластикового инструмента в пазы, расположенные по самому внешнему краю устройства, чтобы начать отсоединение панели.

В некоторых моделях имеется вертикальная полоса клея между батареей и задней крышкой слева от логотипа Verizon. Будьте осторожны, чтобы не повредить батарею при отделении клея!

Как только край панели устройства отделён от экрана, продолжайте двигаться по периметру устройства, продолжая поддевать и раздвигать две части друг от друга.

Вставьте ещё один пластиковый инструмент для вскрытия (или аналогичный инструмент) между экраном и задней панелью с противоположной стороны устройства, чтобы удерживать её приоткрытой.

Отключите батарею, поддев остриём пластикового медиатора белые язычки по обе стороны разъёма и аккуратно поднимите вверх.

Удалите пять винтов Phillips #000 длиной 2 мм, фиксирующих материнскую плату.

Серебристый экран радиопомех (EMI) может отойти в процессе — отложите его в сторону до сборки.

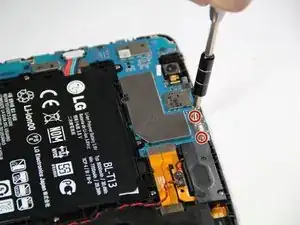

Удалите два винта Phillips #000 длиной 5 мм, фиксирующих материнскую плату.

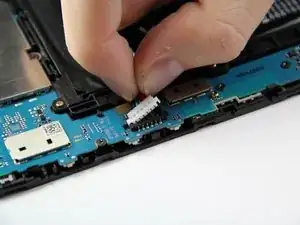

Отключите кабель от батареи к материнской плате, захватив кабель и потянув его вверх.

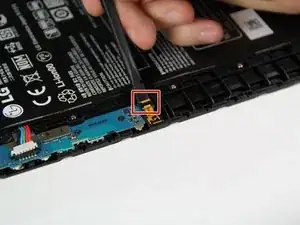

С помощью медиатора подденьте разъём на материнской плате, идущий к задней камере, чтобы отключить его.

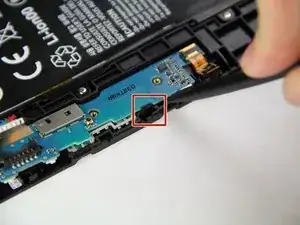

Затем перейдите к передней камере, расположенной в конце материнской платы, и отключите её, поддев клипсу медиатором и потянув вверх.

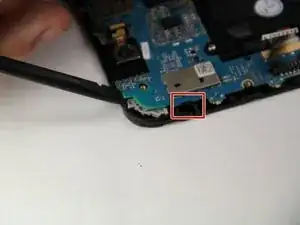

Теперь, когда все провода и винты отключены, используйте медиатор или инструмент для поддевания в нижнем углу материнской платы, чтобы освободить её из одной из защёлок, удерживающих плату на месте.

После снятия одного угла выполните то же действие на дальнем конце материнской платы, чтобы освободить вторую защёлку.
