Замена материнской платы планшета LexiBook Tablet One

Для начала корпус необходимо открыть. Вставьте синюю пластиковую лопатку в место стыка двух половинок корпуса. Подденьте вверх до щелчка защелки и аккуратно пройдитесь по периметру устройства. Проделайте это, пока передняя и задняя части корпуса полностью не отделятся друг от друга.

При открытии устройства будьте осторожны, чтобы не повредить динамик или, что хуже, материнскую плату.

Защелки, удерживающие корпус, расположены примерно на расстоянии 1,5 дюйма друг от друга.

Аккуратно извлеките динамик, поддев лопаткой между корпусом и динамиком. Поднимайте вверх, пока динамик не выйдет. Отложите динамик в сторону.

Будьте осторожны с проводами динамика. Провода легко отсоединяются как от динамика, так и от платы.

Используйте лопатку, чтобы многократно разгребать пространство между аккумулятором и ЖК-дисплеем. Обходите аккумулятор, пока он не освободится.

Может показаться, что вы прилагаете чрезвычайно большое усилие. Это нормально, так как клей очень прочный. Пока вы не наклоняете инструмент и не прокалываете аккумулятор или ЖК-дисплей, всё будет в порядке.

Лента вокруг платы аккумулятора очень тщательно закреплена. Там две части ленты: одна сложена по боковой стороне, другая обмотана вокруг платы. Просто снимите обе.

Теперь, когда аккумулятор освобождён и лента снята, провода должны свободно перемещаться. Освободите рабочее пространство и выпаяйте соединения на материнской плате.

Как паять — официальное руководство iFixit по использованию паяльного пистолета.

Снимите ленту с этих ленточных кабелей и их защёлок.

Провода от динамика могут находиться под лентой и оставаться к ней приклеенными — следите, чтобы не отсоединить их от материнской платы.

Отсоедините ленточные кабели ЖК-дисплея и дигитайзера от материнской платы, удерживая защёлки в открытом положении и вытягивая ленты.

Снимите ленточный кабель камеры, удерживая защёлку в открытом положении и вынимая камеру.

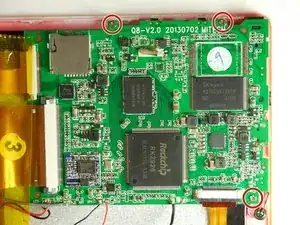

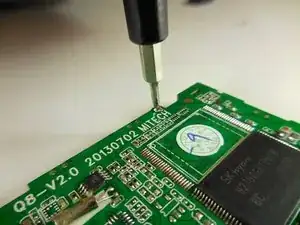

С помощью отвертки выкрутите 3 винта, которые крепят материнскую плату к корпусу.

Отвертка Phillips размером 3/16 дюйма хорошо подходит для головок винтов.

Это единственные три винта в устройстве, и все они одинакового размера.

Теперь нужно использовать паяльный набор, чтобы убрать соединения с материнской платы.

Провода аккумулятора. (Если вы не выполнили это на предыдущем шаге).

Провода динамика.

Земля.

Провода ЖК-дисплея.

Наконец, микрофон, который находится под платой.

Как паять — официальное руководство iFixit по использованию паяльного пистолета.
