Замена динамика LG G Pad 10.1

Чтобы снять заднюю панель устройства, начните с попытки вставить пластиковый инструмент для открывания в щель между экраном и задней панелью планшета.

Если корпус недостаточно поддаётся, либо уже треснул, используйте медиаторы для разъёма, чтобы не причинить дальнейших повреждений.

Можно использовать руки, чтобы надавить на углы устройства и попытаться увеличить зазор, чтобы пластиковый инструмент проще вошёл.

Если Вы заменяете экран из‑за его повреждения, может быть полезно удалить часть стекла, чтобы обнажить защёлки по краям пластика.

Вставьте углы пластикового инструмента в прорези на самом внешнем крае устройства, чтобы начать разъединять панель.

На некоторых моделях между батареей и задней крышкой слева от логотипа Verizon есть вертикальная полоса клея. Будьте осторожны, чтобы не повредить батарею при разделении клеевого соединения!

Когда край панели устройства отделён от экрана, продолжайте обходить внешнюю сторону устройства, далее поддев и разъединяя две части друг от друга.

Вставьте ещё один пластиковый инструмент для открывания (или подобный инструмент) между экраном и задней панелью на противоположной стороне устройства, чтобы удерживать её в разомкнутом состоянии.

Отключите батарею, вставив наконечник медиатора под белые язычки по обеим сторонам разъёма и аккуратно поддев вверх.

Удалите пять винтов Phillips #000 длиной 2 мм, крепящих плату.

Серебристый экран электромагнитного экранирования (EMI) может отвалиться в этот момент. Отложите его в сторону до сборки.

Удалите два винта Phillips #000 длиной 5 мм, фиксирующих плату.

Отключите кабель питания батареи от материнской платы, схватив кабель и потянув вверх.

С помощью медиатора подденьте разъём на плате, ведущий к задней камере, чтобы отключить его.

Затем перейдите к передней камере, расположенной в конце платы, и отключите её, поддев защёлку медиатором и потянув вверх.

Теперь, когда все кабели и винты отключены, используйте медиатор или инструмент для поддёма в нижнем углу платы, чтобы освободить её из одной из клипс, удерживающих плату на месте.

После освобождения одного угла выполните те же действия на противоположном конце платы, чтобы освободить вторую клипсу.

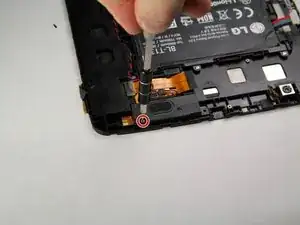

Удалите один винт Phillips #000 длиной 4 мм, фиксирующий динамик.

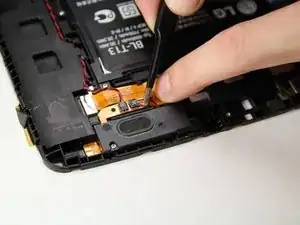

Снимите защитную ленту, покрывающую контакты динамика на устройстве, потянув вверх с помощью пинцета или вручную.

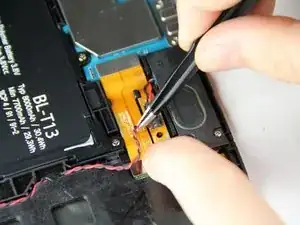

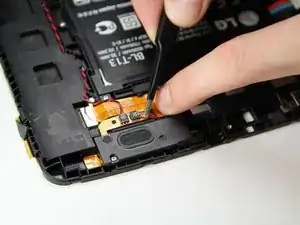

Удерживая оранжевую ленточную шлейфовую часть пальцем, возьмитесь за провода и потяните вверх, чтобы отсоединить динамик от устройства.

Используя поддевательный инструмент или руки, потяните динамик, чтобы извлечь его из планшета.

Удалите два винта Phillips #000 длиной 4 мм.

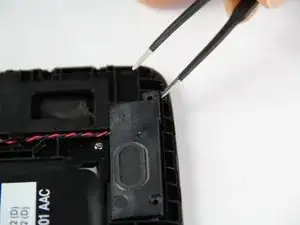

После снятия винтов потяните динамик вверх пинцетом или пластиковым инструментом для открывания.

Если Вы выполняли шаги по снятию обоих динамиков, пропустите этот шаг.

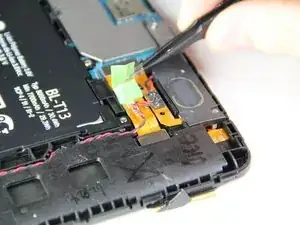

Снимите защитную ленту, покрывающую контакты динамика на устройстве, потянув вверх с помощью пинцета или вручную.

Проводите красный и чёрный провода вдоль боковой стороны устройства, выскальзывая их из‑под маленьких чёрных клипс по мере продвижения к концу кабеля.

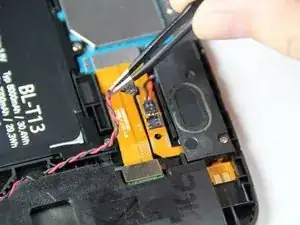

Удерживая оранжевую ленточную шлейфовую часть пальцем, возьмитесь за провода и потяните вверх, чтобы отсоединить динамик от устройства.
