Замена крышки кнопки питания Microsoft Surface Pro X

Убедитесь, что Surface Pro X выключен, и положите его экраном вниз на мягкую поверхность.

После выключения устройства обязательно извлеките SSD из Surface перед началом любых ремонтов. Это отключит аккумулятор и предотвратит повреждение устройства.

Поднимите подставку как минимум до угла 90°, чтобы она была перпендикулярна экрану Surface. Чем дальше вы откроете шарнир, тем проще получить доступ к дверце SSD и SIM-карты.

Вставьте инструмент для извлечения SIM-карты или скрепку в маленькое отверстие в дверце SSD и SIM-карты, расположенное в правом нижнем углу Surface.

Нажмите сильно, чтобы открыть дверцу.

Поднимите дверцу SSD и SIM-карты и снимите её с Surface.

При установке дверцы сначала вставьте конец дверцы с маленькой защёлкой в Surface чуть выше места для SSD, затем опустите остальную часть дверцы.

Используйте отвертку Torx T3, чтобы выкрутить винт 2,4 мм, фиксирующий SSD.

Подденьте SSD пальцем или лопаткой настолько, чтобы он преодолел кромки посадочного гнезда.

Не поднимайте SSD больше, чем необходимо — это может повредить SSD или его разъём.

Осторожно потяните SSD прямо из его разъёма.

При повторной установке SSD убедитесь, что он правильно установлен на место, прежде чем закручивать фиксирующий винт.

Наденьте защитные очки, чтобы защитить глаза, и будьте осторожны, чтобы не повредить ЖК-экран.

Если стекло дисплея треснуло, приклейте его, чтобы предотвратить дальнейшее рассыпание и защитить себя при ремонте.

Наложите накладывающиеся полосы прозрачной упаковочной ленты на экран Surface до полного покрытия лицевой части.

Это удержит осколки стекла и обеспечит прочность при поддевании и снятии дисплея.

Старайтесь следовать остальной части руководства. Однако после повреждения стекла оно, вероятно, продолжит трескаться в процессе работы, и вам может потребоваться металлический инструмент для поддевания, чтобы вынуть осколки стекла.

Наденьте защитные очки при снятии экрана на случай, если стекло рассыплется во время работы.

Существует значительная вероятность повреждения неармированной и хрупкой панели дисплея в этом процессе. Работайте медленно и крайне осторожно при прорезании клея.

Поместите планшет на рабочую поверхность экраном вверх.

Прикрепите присоску к экрану рядом с правой решёткой динамика.

Положите руку на экран рядом с присоской, чтобы зафиксировать Surface при подъёме экрана.

Не вставляйте медиатор глубже 3 мм при разрезании клея по правому, нижнему и левому краю — вы можете повредить тонкие компоненты экрана.

Поднимите присоску, чтобы создать зазор между экраном и рамкой.

Зазор нужен только настолько, чтобы в него вошёл медиатор.

Вставьте медиатор примерно на 2 мм в зазор. Оставьте медиатор в зазоре, чтобы клей не сомкнулся снова.

Вставьте второй медиатор в зазор между экраном и рамкой.

Проведите медиатор вниз по правому краю Surface, чтобы разрезать клей под экраном.

Оставьте этот медиатор в правом краю, чтобы клей не сомкнулся снова.

Не вставляйте медиатор глубже 3 мм при разрезании клея на нижнем крае — вы можете повредить чувствительные компоненты на экране.

Вставьте третий медиатор в правый нижний угол и проведите им вокруг угла к нижнему краю.

Проведите медиатор вдоль нижнего края Surface, чтобы разрезать клей под экраном.

Оставьте этот медиатор в нижнем крае, чтобы клей не сомкнулся снова.

Вставьте четвертую монтажную лопатку в нижний левый угол и проведите ею вокруг угла в направлении левой кромки.

Проведите лопатку вдоль левого края Surface, чтобы разрезать клей экрана.

Оставьте эту лопатку в левом крае, чтобы предотвратить повторное схватывание клея.

Не вставляйте монтажную лопатку более чем на 10 мм при разрезании клея на верхнем крае. Не вставляйте лопатку более чем на 3 мм рядом с решёткой динамика.

Вставьте пятую монтажную лопатку в верхний левый угол и проведите ею вокруг угла в направлении верхнего края.

Проведите лопатку вдоль верхнего края Surface, чтобы разрезать клей экрана.

Пока не снимайте экран. Он всё ещё подключён к плате через кабель дисплея. Держите экран как можно ближе к рамке Surface, чтобы не подвергать кабель дисплея нагрузке.

Не допускайте удара экрана о батарею в ходе этой операции. Проколотая или согнутая батарея может протечь опасными химикатами или вызвать тепловой инцидент.

Поднимите верхний край экрана так, чтобы он образовал угол примерно 30° с рамкой.

Если вы столкнётесь с сопротивлением, остановитесь и проверьте, полностью ли отделён клей. Используйте монтажную лопатку, чтобы разрезать оставшийся клей.

Поверните экран так, чтобы его нижний край оказался посередине рамки. Экран должен быть перпендикулярен рамке.

Поверните экран на 90°, чтобы он оказался лицом вниз. Поместите экран на рамку.

Вставьте зубчик заострённых пинцета под нижний правый угол экрана защитного щитка кабеля дисплея (в месте, где кабель дисплея направлен вниз).

Поднимите угол, чтобы оторвать его от экрана.

Повторите предыдущий шаг для нижнего левого угла.

Снимите защитный щиток кабеля дисплея с экрана.

Если защитный щиток кабеля дисплея не полностью отделился от экрана, подденьте дополнительные участки по краям щитка.

Вставьте заострённый конец пластиковой лопатки под правую сторону прижимного разъёма кабеля дисплея.

Поднимите правую сторону прижимного разъёма, чтобы отсоединить её от гнезда кабеля дисплея на экране.

Повторите предыдущий шаг с левой стороны разъёма кабеля дисплея, чтобы полностью отключить его от экрана.

Чтобы снова подключить такие прижимные разъёмы, аккуратно совместите и прижмите одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте по центру. При неправильном совмещении контакты могут согнуться, что приведёт к необратимому повреждению.

Снимите экран с рамки.

Левые и правые декоративные решётки динамиков могут быть приклеены к рамке Surface или к экрану.

Если вы собираетесь заменить решётку динамика, приклеенную к рамке, выполните следующие шаги для её снятия:

Используйте монтажную лопатку, чтобы разрезать клей под решёткой.

Снимите решётку динамика.

Повторите для другой решётки динамика.

Если вы собираетесь заменить или перенести решётку динамика, приклеенную к экрану, выполните следующие шаги для её снятия:

Используйте монтажную лопатку, чтобы разрезать клей под решёткой.

Снимите решётку динамика.

Повторите для другой решётки динамика.

Если вы собираетесь заменить клей экрана, выполните следующие шаги:

Нанесите несколько капель изопропилового спирта высокой концентрации (90% или выше) на клей.

Используйте ватную палочку или плоский конец пластиковой лопатки, чтобы соскрести клей.

Протрите оставшийся клей безворсовой тканью или кофейным фильтром.

Дайте поверхности полностью высохнуть перед нанесением нового клея.

Нанесите новые полоски клея или заранее вырезанный клей на рамку в местах, где находился старый клей экрана.

Если вы собираетесь установить эту наклейку при сборке, постарайтесь сохранить её как можно более целой.

Поднимите край термопрокладки, ближайший к нижнему краю Surface.

Поднимите центральную часть наклейки.

Поднимите одну сторону наклейки, прикреплённой к радиатору.

Повторите для другой стороны. Наклейка теперь должна быть полностью отделена.

Снимите наклейку.

Если вы планируете вновь установить эти наклейки при сборке, постарайтесь сохранить их максимально целыми. Эти наклейки легко рвутся при снятии.

Используйте инструмент для вскрытия, чтобы приподнять край одной из маленьких чёрных наклеек, закрывающих четыре винта в центре радиатора.

Не нужно приподнимать наклейку сильно — достаточно, чтобы схватить её пинцетом.

Используйте пару притуплённых пинцетов, чтобы снять наклейку, закрывающую винт радиатора.

Повторите эту процедуру для остальных трёх наклеек.

Снимите 14 винтов, закрепляющих радиатор:

Восемь 2.2 мм винтов Torx T3

Один 2.0 мм винт Torx T3

Один 3.2 мм винт Torx T3

Четыре 2.5 мм винта T6

Радиатор приклеен к процессору термопастой.

Вставьте медиатор для вскрытия примерно на 2 мм под радиатор у его нижнего края прямо слева от кабеля дисплея.

Медиатор должен находиться между радиатором и рамкой, окружающей плату.

Сдвиньте медиатор влево в сторону тепловой трубки, чтобы отделить радиатор от процессора.

Поднимите нижний край радиатора так, чтобы он оказался под углом примерно 10° относительно рамки.

Поверните радиатор примерно на 10° по часовой стрелке, чтобы можно было снять его с полоски вспененного клея, перекрывающей отверстие для верхнего левого винта.

Снимите радиатор с Surface.

При сборке сдвиньте отверстие для верхнего левого винта радиатора под полоску вспененного клея.

Перед повторной установкой радиатора убедитесь, что вы правильно очистили радиатор и процессор и нанесли новую термопасту.

Используйте заострённый конец лопатки, чтобы отключить пресс-коннектор правого динамика от его разъёма.

Используйте медиатор для вскрытия, чтобы разрезать клей под кабелем правого динамика и отделить его от рамки.

Используйте плоский конец лопатки, чтобы приподнять вспененный клей, закрывающий верхний правый винт правого динамика.

Снимите два винта, фиксирующие правый динамик:

Один 2.2 мм винт Torx T3

Один 2.9 мм винт Torx T6

Используйте плоский конец лопатки, чтобы приподнять сторону динамика с кабелем настолько, чтобы можно было схватить его пальцами.

Снимите правый динамик с рамки.

Используйте отвёртку Torx T3, чтобы выкрутить два 2.4 мм винта, фиксирующие кронштейн кнопки питания.

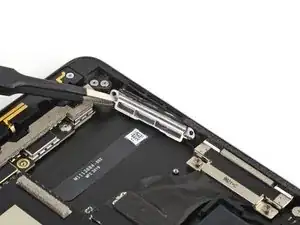

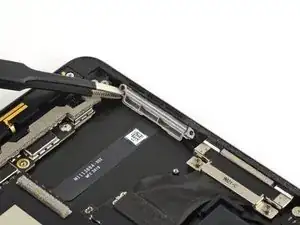

Используйте пару притуплённых пинцетов, чтобы вытащить левую сторону кронштейна кнопки питания прямо из рамки.

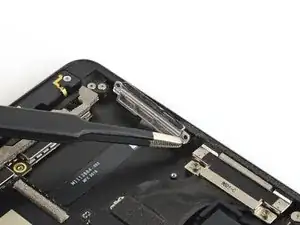

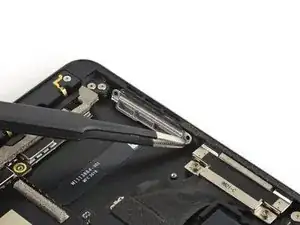

Повторите предыдущий шаг для правой стороны кронштейна кнопки питания.

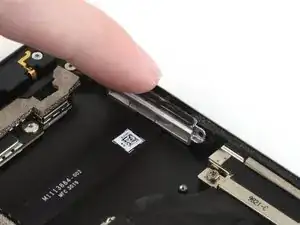

Переведите верхний край кронштейна кнопки питания на 90° от края Surface.

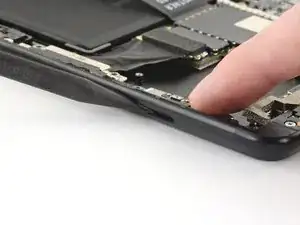

Держа кронштейн кнопки питания отведённым от края Surface, используйте заострённый конец лопатки, чтобы вдавить крышку кнопки питания в Surface.

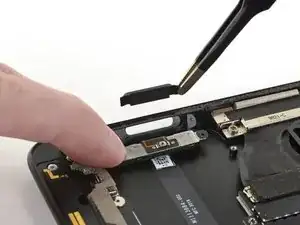

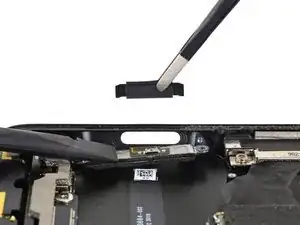

Снимите крышку кнопки питания с Surface.

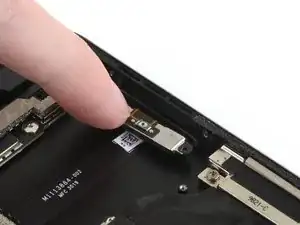

При сборке убедитесь, что крышка кнопки питания установлена правильно. Левые и правые защёлки на крышке должны быть повернуты вниз.
