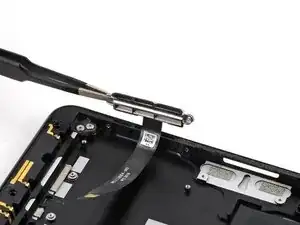

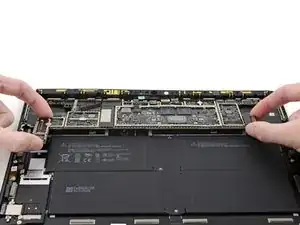

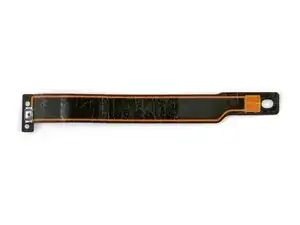

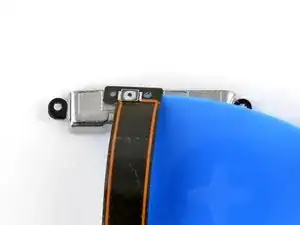

Замена кабеля кнопки питания Microsoft Surface Pro X
Следуйте данному руководству, чтобы снять и заменить кабель кнопки питания на Microsoft Surface Pro X.
Внимание: Убедитесь, что вы извлекли SSD из устройства перед началом ремонта. Это отключит аккумулятор и предотвратит повреждение Surface.
Для выполнения этого ремонта потребуется нанести новый термопасту на процессор при сборке. Убедитесь, что у вас есть новая термопаста, а также спирт высокой концентрации или специализированный очиститель термопасты.
Для вашей безопасности разрядите аккумулятор ниже 25% перед разборкой устройства. Это снизит риск возникновения опасного теплового события, если аккумулятор случайно будет повреждён во время ремонта. Если аккумулятор вздут, соблюдайте соответствующие меры предосторожности.
Шаг 1
Убедитесь, что Surface Pro X выключен, и положите его экраном вниз на мягкую поверхность.
После выключения устройства обязательно извлеките SSD перед началом любых ремонтных работ. Это отключит аккумулятор и предотвратит повреждение устройства.
Откиньте подставку как минимум на угол 90°, чтобы она была перпендикулярна экрану Surface. Чем шире будет открыт шарнир, тем легче будет получить доступ к отсеку SSD и карты SIM.
Шаг 2
Вставьте инструмент для извлечения SIM-карты или скрепку в маленькое отверстие в правом нижнем углу отсека SSD и SIM-карты, расположенное около правого нижнего угла Surface.
Нажмите плотно, чтобы открыть крышку.
Шаг 3
Поднимите крышку отсека SSD и SIM-карты и снимите её с Surface.
При установке крышки на место сначала вставьте её конец с небольшим язычком в Surface чуть выше SSD, затем опустите оставшуюся часть крышки.
Шаг 4
Используйте отвёртку T3 Torx, чтобы выкрутить винт длиной 2,4 мм, который фиксирует SSD.
Шаг 5
Поднимите SSD пальцем или лопаткой ровно настолько, чтобы он вышел за пределы краёв посадочного места.
Не поднимайте SSD сильнее, чем необходимо — это может повредить SSD или его разъём.
Аккуратно вытяните SSD прямо из разъёма.
При установке SSD на место убедитесь, что он правильно установлен, прежде чем закручивать фиксирующий винт.
Шаг 6
Наденьте защитные очки для защиты глаз и будьте осторожны, чтобы не повредить ЖК-экран.
Если стекло дисплея треснуло, ограничьте дальнейшее повреждение и предотвратите травмы во время ремонта, наклейте на стекло ленту.
Наклейте полосы прозрачной упаковочной плёнки внахлёст на весь экран Surface, пока не будет закрыта вся поверхность.
Это поможет удержать осколки стекла и сохранит структурную целостность при поддевании и снятии дисплея.
Старайтесь следовать остальным шагам руководства как описано. Однако после того, как стекло разбито, оно, вероятно, будет продолжать трескаться в процессе работы, и, возможно, потребуется использовать металлический инструмент для поддёва, чтобы удалить осколки.
Шаг 7
Надевайте защитные очки во время снятия экрана, на случай, если стекло разобьётся в процессе работы.
Существует высокая вероятность того, что вы повредите незащищённую и хрупкую панель дисплея во время этой процедуры. Работайте медленно и предельно осторожно, разрезая клей.
Положите планшет на рабочую поверхность экраном вверх.
Прикрепите присоску к экрану рядом с правой решёткой динамика.
Шаг 8
Положите руку на экран рядом с присоской, чтобы закрепить Surface, пока вы приподнимаете экран.
Шаг 9
Не вставляйте инструмент для поддёва глубже, чем на 3 мм, разрезая клей на правом, нижнем и левом краях.
Поднимите присоску, чтобы образовался зазор между экраном и рамкой.
Зазор должен быть достаточно широким, чтобы в него можно было вставить инструмент для поддёва.
Вставьте инструмент для поддёва примерно на 2 мм в зазор. Оставьте инструмент в зазоре, чтобы предотвратить повторное склеивание.
Шаг 10
Вставьте второй инструмент для поддёва в зазор между экраном и рамкой.
Проведите им вдоль правого края Surface, разрезая клей под экраном.
Оставьте этот инструмент в правом крае, чтобы клей не присоединился обратно.
Шаг 11
Не вставляйте инструмент глубже, чем на 3 мм, разрезая клей на нижнем краю экрана, чтобы не повредить хрупкие компоненты экрана.
Вставьте третий инструмент для поддёва в правый нижний угол и проведите им по углу вдоль нижнего края.
Шаг 12
Проведите инструментом вдоль нижнего края Surface, разрезая клей, удерживающий экран.
Оставьте инструмент в нижнем крае, чтобы клей не присоединился обратно.
Шаг 13
Вставьте четвёртую лопатку в нижний левый угол и проведите ею по углу к левому краю.
Переместите лопатку вдоль левого края устройства, чтобы разрезать клей экрана.
Оставьте эту лопатку у левого края, чтобы клей не соединился снова.
Шаг 14
Глубина вставки лопатки не должна превышать 10 мм при разрезании клея у верхнего края. В районе решётки динамика глубина вставки не должна превышать 3 мм.
Вставьте пятую лопатку в верхний левый угол и проведите ею по углу к верхнему краю.
Переместите лопатку вдоль верхнего края устройства, чтобы разрезать клей экрана.
Шаг 15
Не отделяйте экран на данном этапе. Он всё ещё соединён с материнской платой через шлейф дисплея. Удерживайте экран как можно ближе к раме устройства, чтобы не повредить шлейф.
Избегайте касания лопатки и экрана с аккумулятором в ходе процедуры. Проколотый или согнутый аккумулятор может привести к утечке опасных химических веществ или вызвать перегрев.
Приподнимите верхний край экрана так, чтобы он образовал угол 30° с рамой.
Если встречается сопротивление, остановитесь и проверьте, полностью ли отслоен клей. При необходимости используйте лопатку для разрезания остатков клея.
Поверните экран так, чтобы его нижний край оказался посередине рамы. Экран должен стать перпендикулярным раме.
Поверните экран на 90°, чтобы он смотрел вниз. Уложите экран на раму.
Шаг 16
Вставьте один из концов острого пинцета под нижний правый угол защитного экрана шлейфа (в том месте, где шлейф направлен вниз).
Приподнимите уголок, чтобы отсоединить его от экрана.
Шаг 17
Повторите предыдущий шаг для нижнего правого угла.
Шаг 18

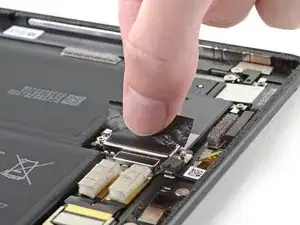

Снимите защитный экран шлейфа с экрана.
Если защитный экран шлейфа не полностью отсоединился, подденьте оставшиеся участки по его краям.
Шаг 19

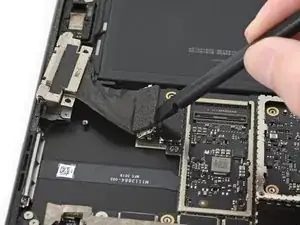

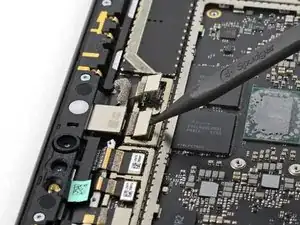

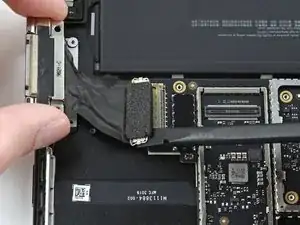

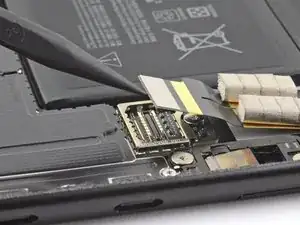

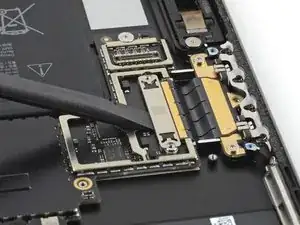

Вставьте острый конец лопатки под правую часть разъёма прижимного соединения шлейфа дисплея.
Приподнимите правую сторону разъёма, чтобы отсоединить его от гнезда шлейфа на экране.
Шаг 20
Повторите предыдущий шаг с левой стороны разъёма шлейфа дисплея, чтобы полностью отключить его от экрана.
Чтобы снова подключить прижимные разъёмы, аккуратно выровняйте разъём и нажмите на одну сторону до щелчка, затем повторите с противоположной стороны. Не нажимайте в центр. При неправильной установке контакты могут погнуться, что приведёт к поломке.
Шаг 21

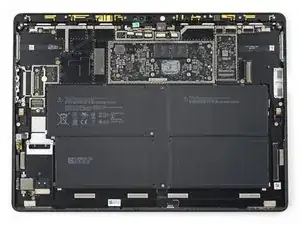

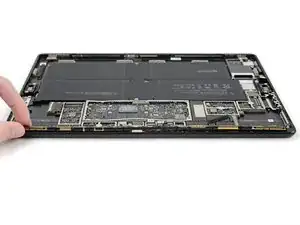

Снимите экран с рамы.
Шаг 22
Левые и правые решётки динамиков могут быть прикреплены к раме устройства или к экрану.
Если предполагается заменить решётку динамика, закреплённую на раме, выполните следующие действия:
Используйте лопатку, чтобы разрезать клей под решёткой.
Снимите решётку динамика.
Повторите то же самое для второй решётки динамика.
Шаг 23
Если предполагается заменить или перенести решётку динамика, закреплённую на экране, выполните следующие действия:
Используйте лопатку, чтобы разрезать клей под решёткой.
Снимите решётку динамика.
Повторите то же самое для второй решётки динамика.
Шаг 24
Если предполагается заменить клей экрана, выполните следующие действия:
Нанесите несколько капель изопропилового спирта с высокой концентрацией (90% и выше) на клей.
Используйте ватную палочку или плоский конец лопатки, чтобы соскоблить клей.
Протрите поверхность безворсовой салфеткой или кофейным фильтром, чтобы удалить остатки клея.
Дайте поверхности полностью высохнуть перед наклеиванием нового клея.
Нанесите новые клеевые полоски или готовые куски клея на раму в тех местах, где ранее был клей экрана.
Шаг 25
Если планируется повторно установить этикетку при сборке, постарайтесь сохранить её целой.

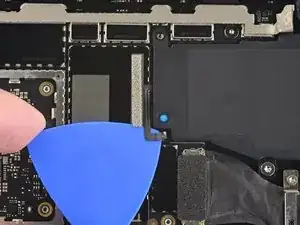

Приподнимите край теплоотводной наклейки, ближайший к нижнему краю устройства.
Шаг 26

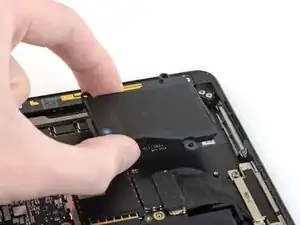

Приподнимите центр наклейки.
Шаг 27
Приподнимите одну сторону наклейки, прикреплённой к теплоотводу.
Повторите для второй стороны. Наклейка должна полностью отсоединиться.
Снимите наклейку.
Шаг 28
Если Вы планируете переустановить эти наклейки при сборке, постарайтесь сохранить их в максимально целостном состоянии. Эти наклейки легко рвутся при снятии.
Воспользуйтесь инструментом для вскрытия, чтобы приподнять край одной из маленьких чёрных наклеек, закрывающих четыре винта в центре радиатора.
Достаточно приподнять край наклейки настолько, чтобы можно было захватить её пинцетом.
Шаг 29
Пинцетом с тупыми концами удалите наклейку, закрывающую винт радиатора.
Повторите эту процедуру для трёх других наклеек.
Шаг 30

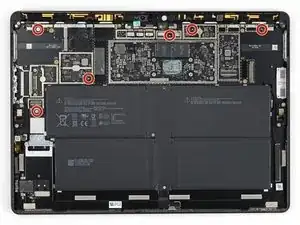

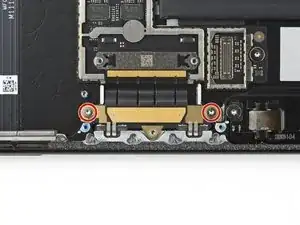

Выкрутите 14 винтов, крепящих радиатор:
Восемь 2,2 мм винтов Torx T3
Один 2,0 мм винт Torx T3
Один 3,2 мм винт Torx T3
Четыре 2,5 мм винта T6
Шаг 31
Радиатор приклеен к процессору термопастой.

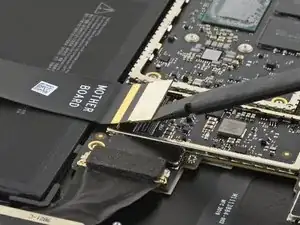

Заведите инструмент для вскрытия на глубину около 2 мм под нижний край радиатора слева от кабеля дисплея.
Инструмент должен находиться между радиатором и рамкой, окружающей материнскую плату.
Проведите инструментом влево, в сторону тепловой трубки, чтобы отсоединить радиатор от процессора.
Шаг 32
Приподнимите нижний край радиатора, чтобы образовать с рамкой угол около 10°.
Шаг 33
Поверните радиатор примерно на 10° по часовой стрелке, чтобы снять его с полоски поролоновой клейкой ленты, закрывающей отверстие верхнего левого винта.
Снимите радиатор с устройства Surface.
При сборке заведите отверстие под верхний левый винт радиатора под полоску поролоновой клейкой ленты.
Перед установкой радиатора убедитесь, что Вы правильно очистили радиатор и процессор, а также нанесли новый слой термопасты.
Шаг 34

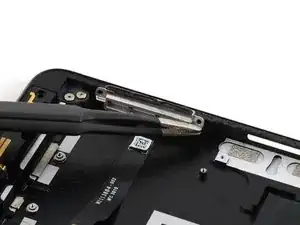

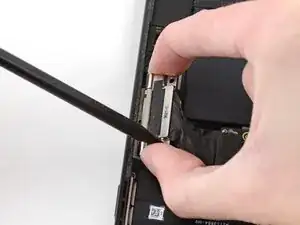

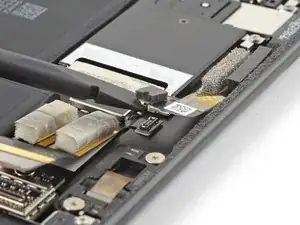

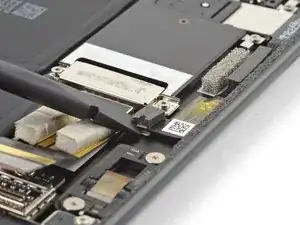

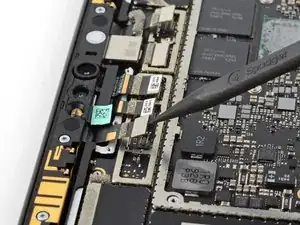

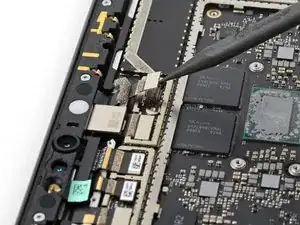

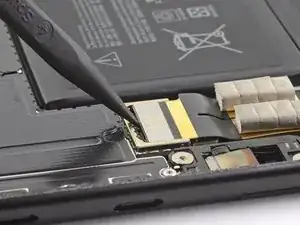

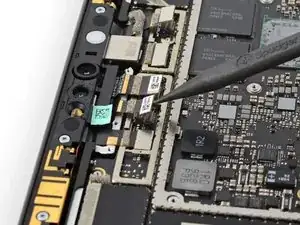

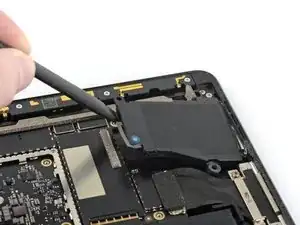

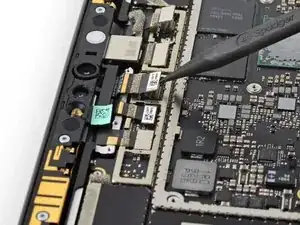

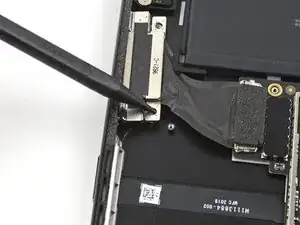

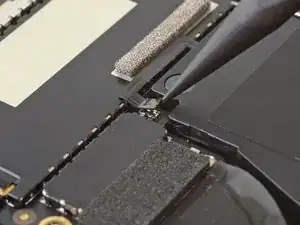

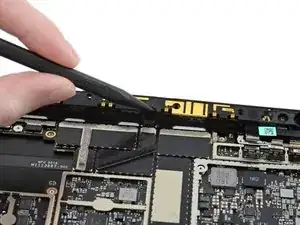

Воспользуйтесь острой стороной лопатки, чтобы отсоединить вдавливаемый разъём правого динамика от его гнезда.
Шаг 35

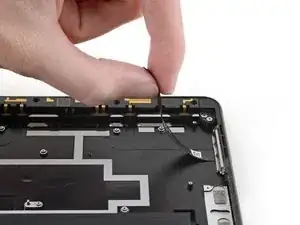

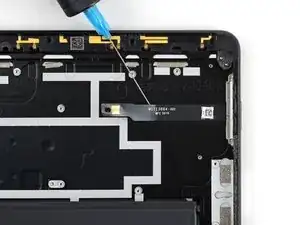

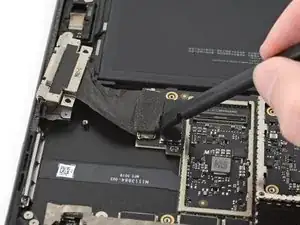

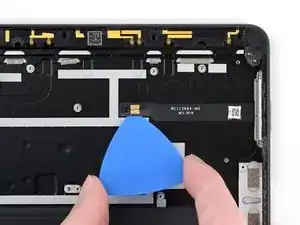

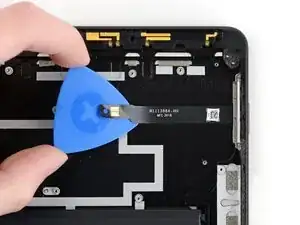

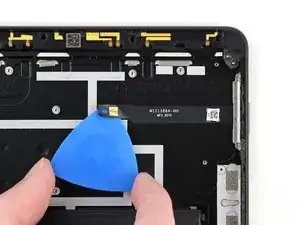

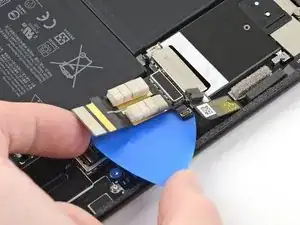

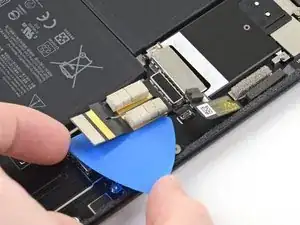

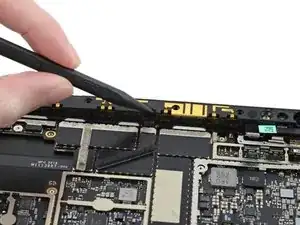

Используйте инструмент для вскрытия, чтобы разрезать клей под кабелем правого динамика и отсоединить его от рамки.
Шаг 36

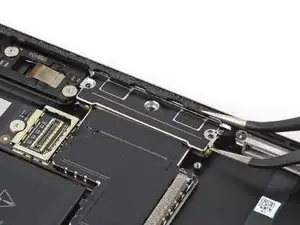

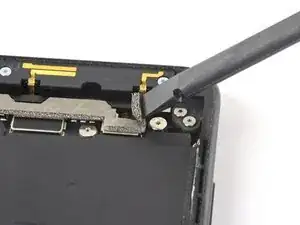

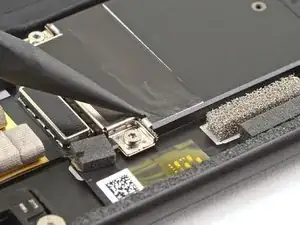

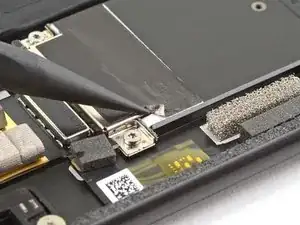

Плоским концом лопатки приподнимите поролоновую клейкую ленту, закрывающую верхний правый винт правого динамика.
Шаг 37

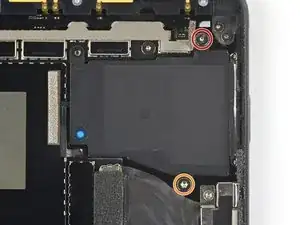

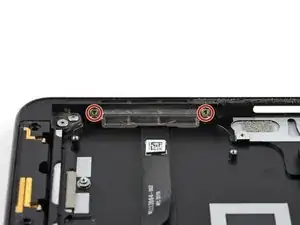

Выкрутите два винта, крепящих правый динамик:
Один 2,2 мм винт Torx T3
Один 2,9 мм винт Torx T6
Шаг 38

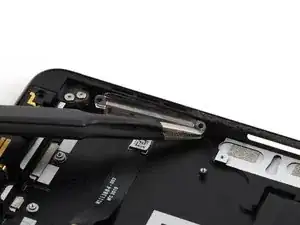

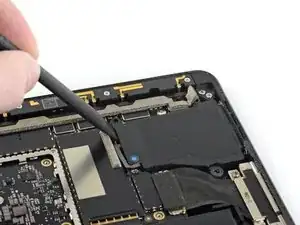

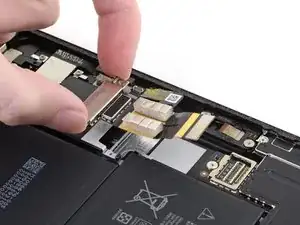

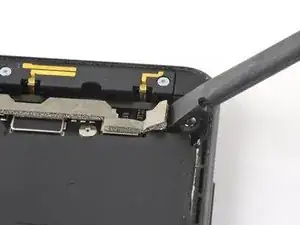

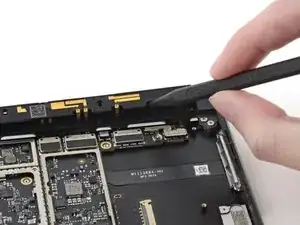

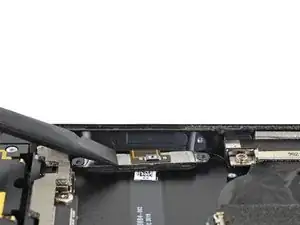

Плоским концом лопатки приподнимите сторону правого динамика с кабелем, чтобы можно было захватить его пальцами.

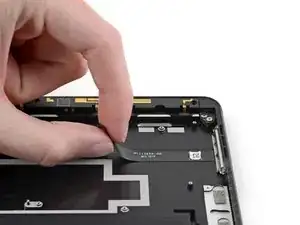

Выньте правый динамик из рамки.
Шаг 39

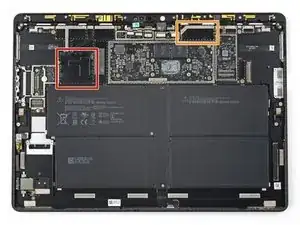

Следите за тем, чтобы не повредить батарею пинцетом — проколотая или согнутая батарея может выделять опасные химические вещества или стать причиной перегрева.
Если Вы планируете использовать эту защиту повторно, постарайтесь не сгибать её слишком сильно при демонтаже.
Учтите, что кабель дисплея ориентирован вниз при выполнении этой процедуры по снятию защиты.

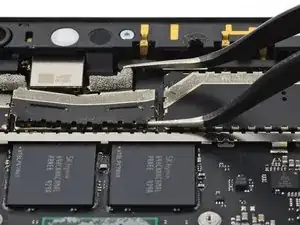

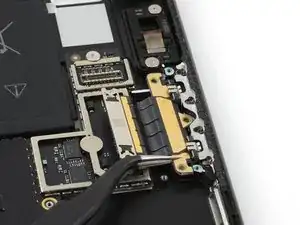

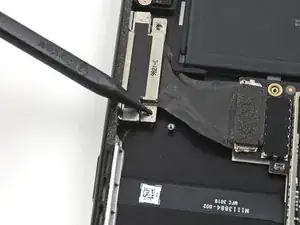

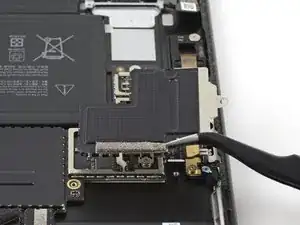

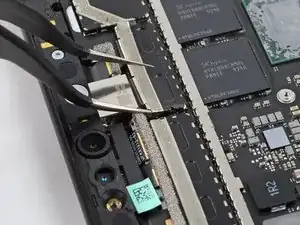

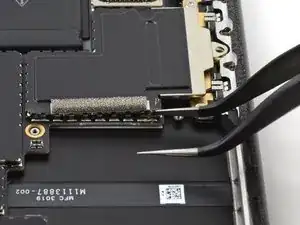

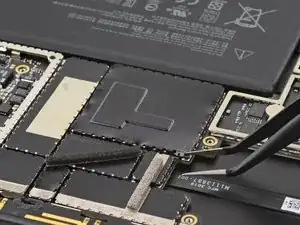

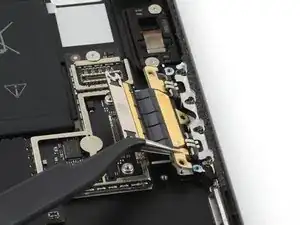

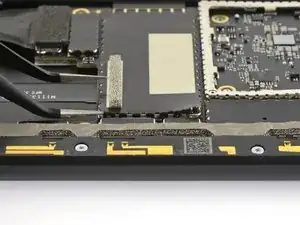

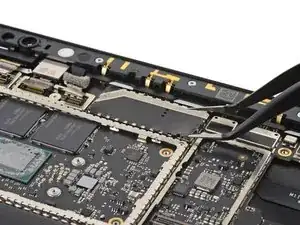

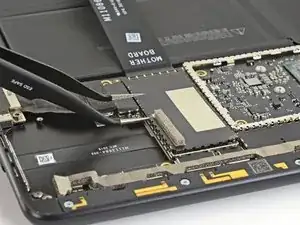

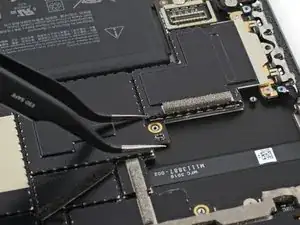

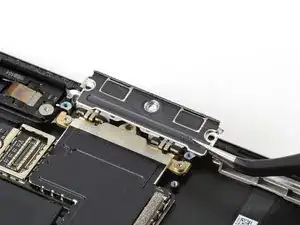

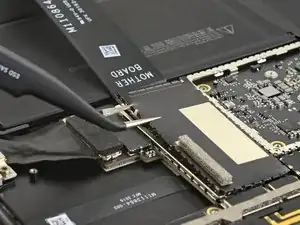

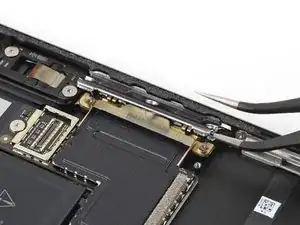

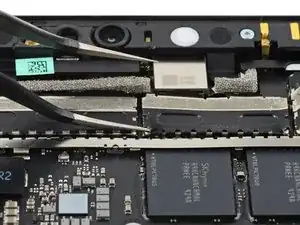

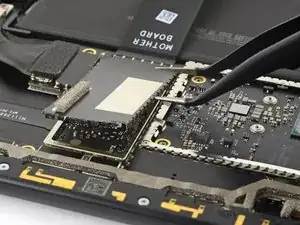

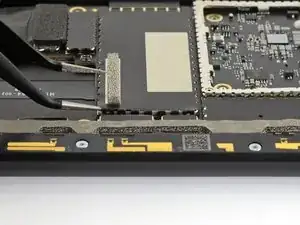

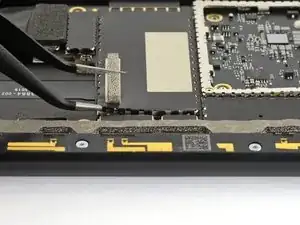

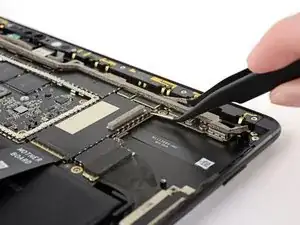

Вставьте один зубец острого пинцета в выемку на язычке в правом верхнем углу защитного экрана кабеля дисплея.
Поднимите угол, чтобы отсоединить его от рамки.
Шаг 40

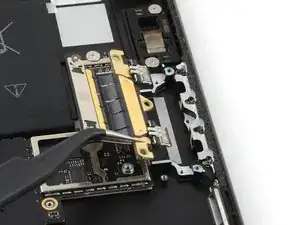

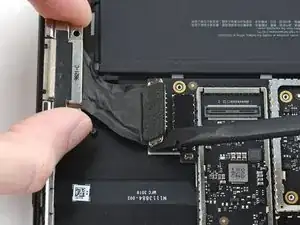

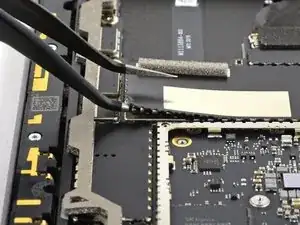

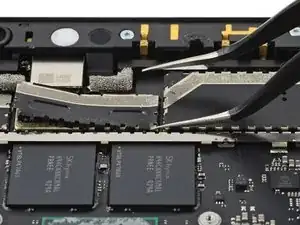

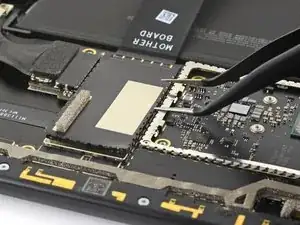

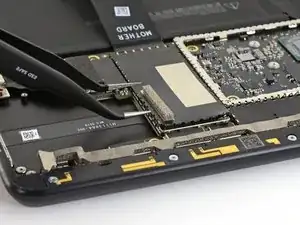

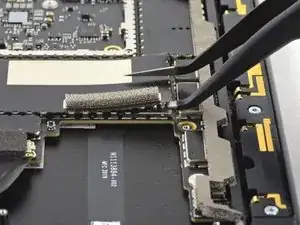

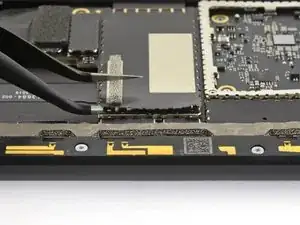

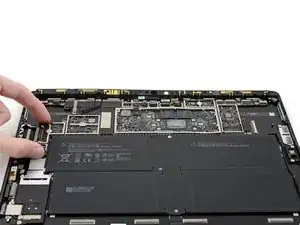

Заведите один зубец острого пинцета под правую сторону верхнего края защиты, чтобы отсоединить её от рамки.
Повторите для левой стороны верхнего края.
Шаг 41

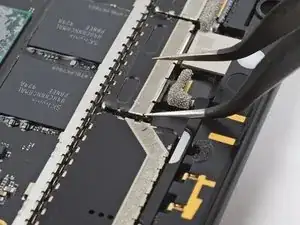

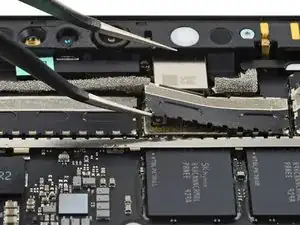

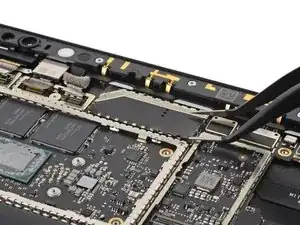

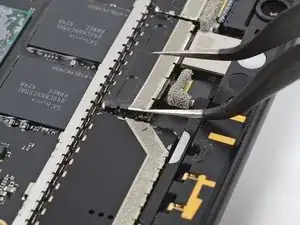

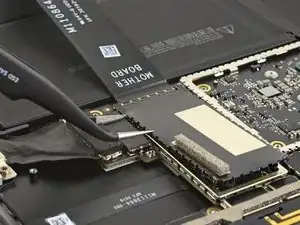

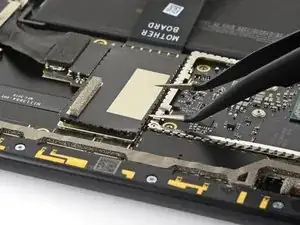

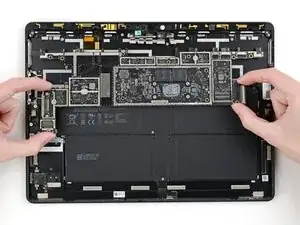

Заведите один зубец острого пинцета под правую сторону верхнего края защиты.
Поднимите верхний край, чтобы дополнительно отсоединить его от рамки.
Повторите для левой стороны верхнего края.
Шаг 42

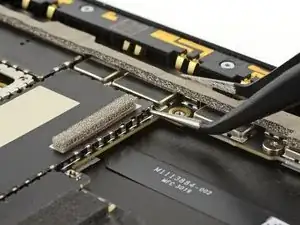

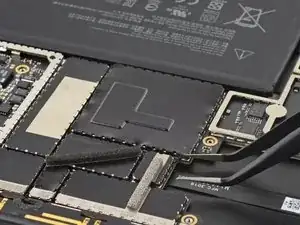

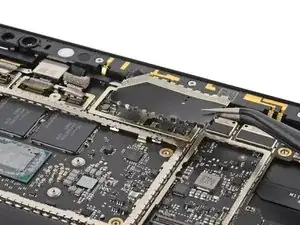

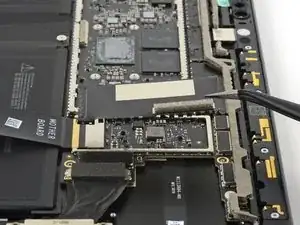

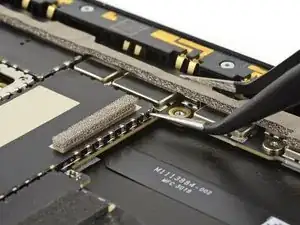

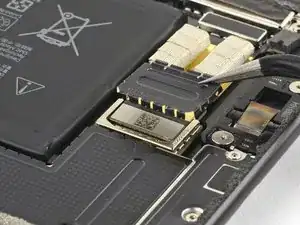

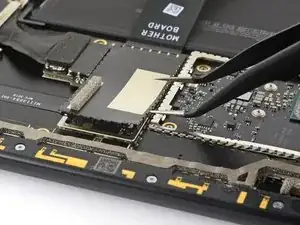

Заведите один зубец острого пинцета под верхнюю сторону правого края защиты.
Приподнимите, чтобы отсоединить верхнюю часть защиты от рамки.
Повторите для верхней стороны левого края.
Шаг 43

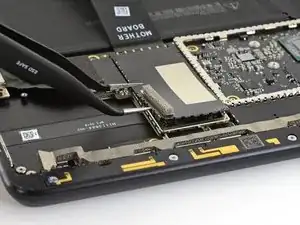

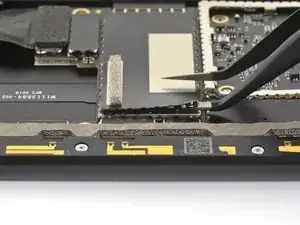

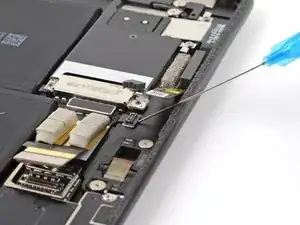

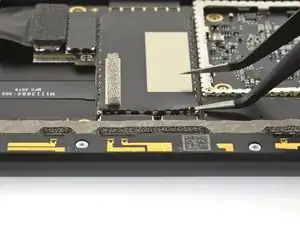

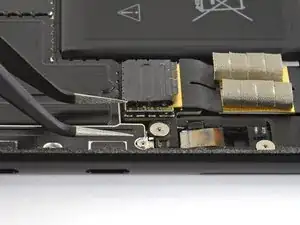

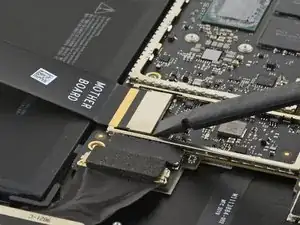

Вставьте один зубец острого пинцета под правый край защиты вблизи правого верхнего угла.
Поднимите, чтобы продолжить отсоединение защиты от рамки.
Шаг 44

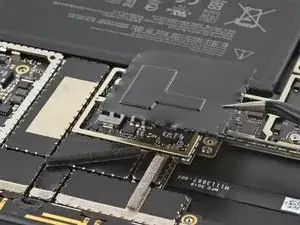

Повторите предыдущий шаг для центра правого края защиты.
Шаг 45

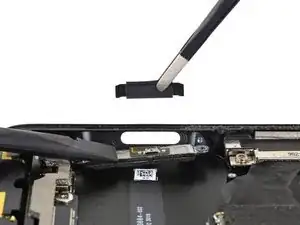

Вставьте один зубец острого пинцета под левый край защиты вблизи левого верхнего угла.
Поднимите, чтобы продолжить отсоединение защиты от рамки.
Шаг 46

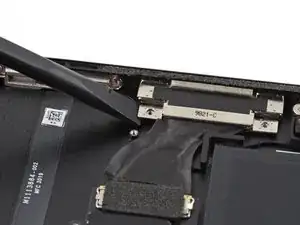

Повторите предыдущий шаг для центральной части левого края экранирующей пластины.
