Замена подставки (kickstand) Microsoft Surface Pro X

Убедитесь, что Surface Pro X выключен, и положите его экраном вниз на мягкую поверхность.

После выключения устройства убедитесь, что вы вынули SSD из Surface перед началом любых ремонтных работ. Это отключит питание и предотвратит повреждение устройства.

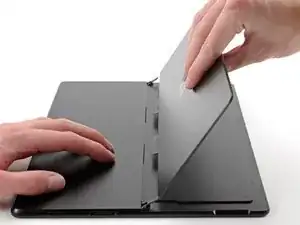

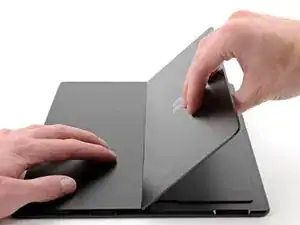

Поднимите подставку как минимум до угла 90°, чтобы она была перпендикулярна экрану Surface. Чем сильнее вы откроете петлю, тем легче получить доступ к SSD и дверце SIM-карты.

Вставьте инструмент для извлечения SIM-карты или скрепку в небольшое отверстие в правом нижнем углу дверцы SSD и SIM-карты, расположенное рядом с правым нижним углом Surface.

Нажмите с усилием, чтобы открыть дверцу.

Поднимите дверцу SSD и SIM-карты и снимите её с Surface.

При установке дверцы сначала вставьте конец дверцы с небольшой защёлкой в Surface прямо над SSD, затем опустите остальную часть дверцы.

Используйте отвертку Torx T3, чтобы отвернуть винт длиной 2,4 мм, фиксирующий SSD.

Поднимите SSD пальцем или лопаткой настолько, чтобы он освободился от краёв своего гнезда.

Не поднимайте SSD выше, чем необходимо — это может повредить SSD или его разъём.

Аккуратно извлеките SSD прямо из его разъёма.

При повторной установке SSD убедитесь, что он правильно установлен перед возвращением фиксирующего винта.

Положите Surface экраном вниз на рабочую поверхность.

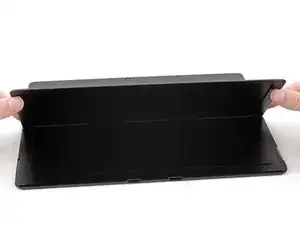

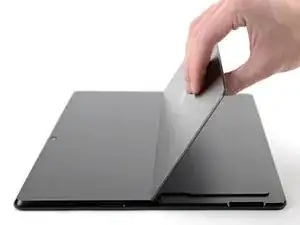

Поднимите подставку примерно до угла 90°.

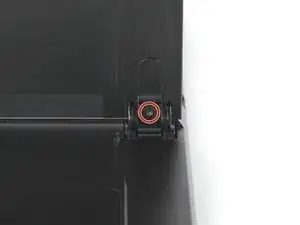

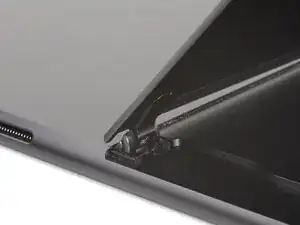

Используйте отвертку Torx T3, чтобы отвернуть два винта длиной 2,5 мм, фиксирующие подставку к петлям подставки.

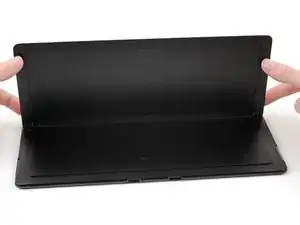

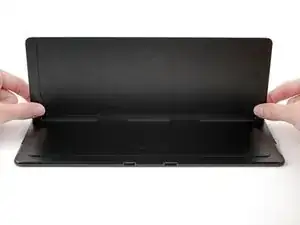

Держите обе петли и подставку.

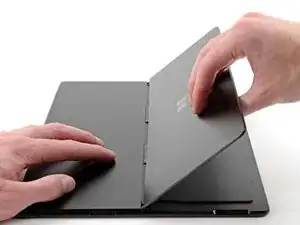

Опустите подставку до угла примерно 45°.

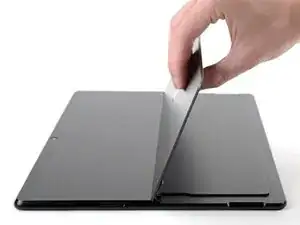

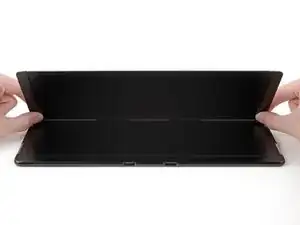

Держите подставку за центр её нижнего края.

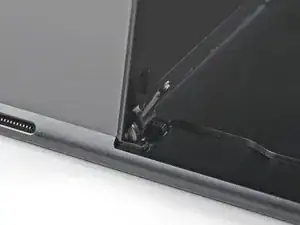

Поднимите подставку приблизительно на 10°, чтобы отсоединить выступы винтов подставки от петель.

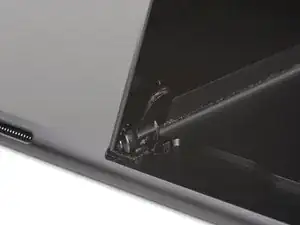

При сборке убедитесь, что петли полностью вставлены в их гнёзда в подставке. Следуйте инструкциям в следующем шаге, чтобы снова вставить петли.

При сборке выполните следующие действия, чтобы убедиться, что петли полностью вставлены в гнёзда подставки:

Наклоните нижний край подставки в сторону петель.

Вставьте петли в гнёзда подставки.

Проверьте, чтобы поверхности петель были заподлицо с нижней стороной подставки.

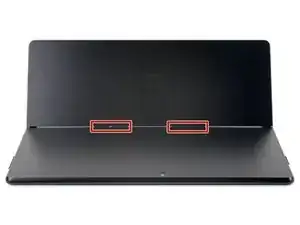

Две клеевые ленты фиксируют подставку к рамке. Их нужно вытащить сильной и равномерной тягой.

Две клеевые ленты находятся посередине края подставки, ближайшего к рамке.

Тяните медленно, чтобы не порвать клеевые ленты.

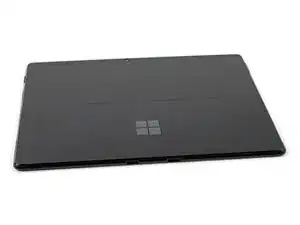

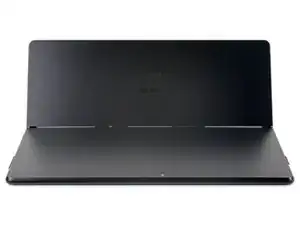

Держа Surface одной рукой, вытяните подставку из рамки.

При установке новой подставки обязательно вставьте ленты перед возвращением винтов.
