Замена фронтальной камеры Microsoft Surface Pro X

Убедитесь, что ваш Surface Pro X выключен и лежит экраном вниз на мягкой поверхности.

После выключения устройства обязательно извлеките SSD из Surface перед началом любых ремонтных работ. Это отключит батарею и предотвратит повреждение устройства.

Поднимите подставку как минимум до угла 90°, чтобы она была перпендикулярна экрану Surface. Чем сильнее вы открываете петлю, тем проще добраться до отсека SSD и дверцы SIM-карты.

Вставьте инструмент для извлечения SIM-карты или скрепку в маленькое отверстие в дверце отсека SSD и SIM-карты, расположенное в правом нижнем углу Surface.

Нажмите с усилием, чтобы открыть дверцу.

Поднимите дверцу отсека SSD и SIM-карты и снимите её с Surface.

При повторной установке дверцы сначала вставьте конец дверцы с маленьким язычком в Surface прямо над SSD, затем опустите оставшуюся часть дверцы.

Используйте отвертку Torx T3, чтобы открутить винт длиной 2.4 мм, фиксирующий SSD.

Поднимите SSD пальцем или лопаткой так, чтобы он слегка выступил над краями своего гнезда.

Не поднимайте SSD больше, чем необходимо — это может повредить SSD или его разъем.

Аккуратно потяните SSD прямо из его разъема.

При повторной установке SSD убедитесь, что он правильно расположен перед затяжкой фиксирующего винта.

Носите защитные очки, чтобы защитить глаза, и будьте осторожны, чтобы не повредить ЖК-экран.

Если стекло дисплея треснуло, закрепите его, чтобы предотвратить дальнейшее разрушение и избежать травм во время ремонта, заклеив стекло лентой.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты по всему экрану Surface до полного покрытия лицевой панели.

Это удержит осколки стекла и придаст конструктивную прочность при поддевании и подъеме дисплея.

Старайтесь следовать остальной части руководства как описано. Однако после того как стекло повреждено, оно, вероятно, продолжит трескаться в процессе работы, и может понадобиться использование металлического лома для извлечения стекла.

Носите защитные очки во время снятия экрана на случай, если стекло рассыплется при работе.

Существует значительный риск повреждения неармированной и хрупкой панели дисплея в ходе этой процедуры. Работайте медленно и предельно осторожно при разрезании клея.

Положите планшет на рабочую поверхность экраном вверх.

Прикрепите присоску к экрану рядом с правой решеткой динамика.

Положите руку на экран рядом с присоской, чтобы зафиксировать Surface, пока вы приподнимаете экран.

Не вставляйте инструмент для раскрытия более чем на 3 мм при разрезании клея на правом, нижнем и левом краях.

Приподнимите присоску, чтобы создать зазор между экраном и рамкой.

Зазор должен быть лишь настолько широким, чтобы можно было вставить инструмент для раскрытия.

Вставьте инструмент для раскрытия примерно на 2 мм в зазор. Оставьте инструмент в зазоре, чтобы клей не закрылся снова.

Вставьте второй инструмент для раскрытия в зазор между экраном и рамкой.

Пройдите инструментом вниз по правому краю Surface, чтобы разрезать клей под экраном.

Оставьте этот инструмент в правом крае, чтобы клей не закрылся снова.

Не вставляйте инструмент более чем на 3 мм при разрезании клея на нижнем крае, иначе вы можете повредить деликатные компоненты на экране.

Вставьте третий инструмент для раскрытия в правый нижний угол и проведите им вокруг угла в направлении нижнего края.

Проведите инструментом вдоль нижнего края Surface, чтобы разрезать клей под экраном.

Оставьте этот инструмент в нижнем крае, чтобы клей не закрылся снова.

Вставьте четвёртую монтажную лопатку в нижний левый угол и сдвиньте её вокруг угла в сторону левого края.

Проведите лопатку вдоль левого края Surface, чтобы разрезать клей экрана.

Оставьте эту лопатку в левом крае, чтобы клей не слипся снова.

Не вставляйте монтажную лопатку глубже 10 мм при разрезании клея на верхнем крае. Не вставляйте лопатку глубже 3 мм вблизи решётки динамика.

Вставьте пятую монтажную лопатку в верхний левый угол и сдвиньте её вокруг угла в сторону верхнего края.

Проведите лопатку вдоль верхнего края Surface, чтобы разрезать клей экрана.

Пока не снимайте экран. Он всё ещё подключён к плате через шлейф дисплея. Держите экран как можно ближе к раме Surface, чтобы не натягивать шлейф дисплея.

Избегайте удара экрана по аккумулятору во время этой операции. Прокол или деформация аккумулятора может привести к вытеканию опасных химикатов или термическому событию.

Поднимите верхний край экрана так, чтобы он образовал угол 30° с рамой.

Если вы почувствуете сопротивление, остановитесь и проверьте, полностью ли отделён клей. Используйте монтажную лопатку, чтобы разрезать оставшийся клей.

Поверните экран так, чтобы его нижний край оказался в середине рамы. Экран должен быть перпендикулярен раме.

Поверните экран на 90°, чтобы он был обращён вниз. Поместите экран на раму.

Вставьте зубчик острой пинцетной части под нижний правый угол экранирующей пластины шлейфа дисплея (где шлейф идёт вниз).

Поднимите угол, чтобы отсоединить его от экрана.

Повторите предыдущий шаг для нижнего левого угла.

Снимите экранирующую пластину шлейфа дисплея с экрана.

Если экранирующая пластина шлейфа дисплея полностью не отделилась от экрана, подденьте дополнительные участки по краям пластины.

Вставьте заострённый конец лопатки под правую сторону прижимного разъёма шлейфа дисплея.

Поднимите правую сторону прижимного разъёма, чтобы отсоединить его от гнезда шлейфа дисплея на экране.

Повторите предыдущий шаг с левой стороны разъёма шлейфа дисплея, чтобы полностью отключить его от экрана.

Чтобы заново подключить такие прижимные разъёмы, аккуратно выровняйте и надавите на одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте на середину. При неправильном выравнивании контакты могут погнуться, что приведёт к необратимому повреждению.

Снимите экран с рамы.

Левые и правые решётки динамиков могут быть приклеены либо к раме Surface, либо к экрану.

Если вы собираетесь заменить решётку динамика, прикреплённую к раме, выполните следующие шаги для её снятия:

Используйте монтажную лопатку, чтобы разрезать клей под решёткой.

Снимите решётку динамика.

Повторите для другой решётки динамика.

Если вы собираетесь заменить или перенести решётку динамика, прикреплённую к экрану, выполните следующие шаги для её снятия:

Используйте монтажную лопатку, чтобы разрезать клей под решёткой.

Снимите решётку динамика.

Повторите для другой решётки динамика.

Если вы собираетесь заменить клей экрана, выполните следующие действия:

Нанесите несколько капель изопропилового спирта высокой концентрации (90% или выше) на клей.

Используйте ватный тампон или плоский конец лопатки, чтобы соскрести клей.

Используйте безворсовую салфетку или кофейный фильтр, чтобы вытереть оставшийся клей.

Дайте поверхности полностью высохнуть перед нанесением нового клея.

Нанесите новые клеевые полосы или заранее вырезанный клей на раму в местах, где находился старый клей экрана.

Если вы собираетесь заново установить эту наклейку при сборке, постарайтесь сохранить её максимально целой.

Поднимите край теплорассеивающей наклейки, ближайший к нижнему краю Surface.

Поднимите центр наклейки.

Поднимите одну сторону наклейки, прикреплённой к теплорассеивателю.

Повторите для другой стороны. Наклейка теперь должна быть полностью отделена.

Снимите наклейку.

Если Вы планируете заново установить эти наклейки при сборке, постарайтесь сохранить их как можно более целыми. Эти наклейки легко рвутся при снятии.

Используйте инструмент для вскрытия, чтобы приподнять край одной из маленьких чёрных наклеек, закрывающих четыре винта в центре радиатора.

Не нужно приподнимать наклейку полностью — достаточно открыть край, чтобы захватить её пинцетом.

Используйте тупой пинцет, чтобы снять наклейку, закрывающую винт радиатора.

Повторите эту процедуру для остальных трёх наклеек.

Удалите 14 винтов, крепящих радиатор:

Восемь 2.2 мм винтов T3 Torx

Один 2.0 мм винт T3 Torx

Один 3.2 мм винт T3 Torx

Четыре 2.5 мм винта T6

Радиатор приклеен к процессору термопастой.

Вставьте захват-ликоподобный инструмент примерно на 2 мм под нижний край радиатора непосредственно слева от кабеля дисплея.

Инструмент должен располагаться между радиатором и рамкой, окружающей материнскую плату.

Сдвиньте инструмент влево по направлению к тепловой трубке, чтобы отделить радиатор от процессора.

Поднимите нижний край радиатора вверх так, чтобы он образовал приблизительно 10° угол с рамкой.

Поверните радиатор примерно на 10° по часовой стрелке, чтобы снять его с полоски поролонового клея, закрывающей отверстие для верхнего левого винта.

Снимите радиатор с Surface.

При обратной сборке вставьте отверстие для верхнего левого винта радиатора под поролоновую клеевую полоску.

Перед повторной установкой радиатора обязательно правильно очистите радиатор и процессор и нанесите новую термопасту.

Снимите поролоновую клеевую полоску с Surface.

Вставьте один зубец острого пинцета под один угол экрана, закрывающего разъём передней камеры.

Поднимите угол, чтобы оторвать его от рамки.

Если Вы собираетесь повторно использовать этот экран, постарайтесь не чрезмерно его сгибать при снятии.

Повторите предыдущий шаг для остальных трёх углов экрана.

Просуньте один зубец острого пинцета под левый край экрана, чтобы дополнительно оторвать его от рамки.

Повторите то же для правого края экрана.

Просуньте один зубец острого пинцета под нижний левый край экрана, чтобы дополнительно оторвать его от рамки.

Повторите для нижнего правого края.

Вставьте один зубец острого пинцета в выемку на одной из защёлок на нижнем крае экрана.

Вы также можете вставить зубец под нижний край экрана.

Поднимите нижний край, чтобы оторвать его от рамки.

Используйте пинцет, чтобы поднять нижний край экрана так, чтобы он образовал угол примерно 30° с рамкой.

Это отделит верхний край экрана от рамки.

Снимите экран передней камеры с рамки.

Используйте пинцет, чтобы снять поролоновую полоску, приклеенную к кабелям передней камеры, камеры Windows Hello и левого микрофона.

Используйте острый конец лопатки, чтобы отсоединить защёлкивающийся разъём передней камеры от его гнезда.

В зависимости от компонента, который Вы ремонтируете, в этот момент могут быть сняты разные экраны на материнской плате. Например, на фото данного шага снят экран, закрывающий разъём задней камеры.

Используйте отвёртку T3 Torx, чтобы выкрутить восемь 5.5 мм винтов, удерживающих планку датчиков фронтальной камеры.

Вставьте острый конец лопатки в зазор на правой стороне планки датчиков между крайним правым отверстием для винта и соседним отверстием.

Поднимите правую сторону планки датчиков, чтобы освободить её из рамки.

Достаточно слегка приподнять планку, чтобы она стала подвижной в рамке. Не пытайтесь полностью снять фронтальную планку датчиков — она всё ещё подключена к Surface кабелем, который проходит под материнской платой.

Повторите предыдущий шаг для зазора в сенсорной планке между вторым и третьим отверстием для винта слева.

В этом зазоре находится кабель сенсорной планки.

Поднимите сенсорную планку на 90°, чтобы она была перпендикулярна рамке.

Не поднимайте сенсорную планку выше 90° и не вращайте её по горизонтали, чтобы не повредить кабель, соединяющий её с материнской платой.

Фронтальная камера приклеена к рамке слабо.

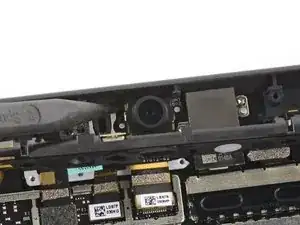

Вставьте заострённый конец лопатки под верхний левый угол фронтальной камеры.

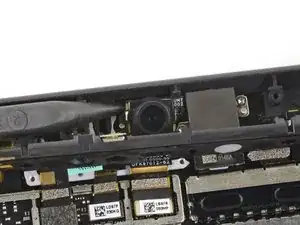

Поднимите фронтальную камеру, чтобы отделить её от рамки.

Вставьте медиатор для вскрытия под верхний край фронтальной камеры.

Пройдите медиатором под фронтальной камерой в сторону её разъёма, чтобы перерезать клей.

Если клей слишком трудно перерезать, выполните следующие действия:

Нанесите несколько капель изопропилового спирта высокой концентрации (90% или выше) на левый край фронтальной камеры.

Подождите тридцать секунд, чтобы изопропиловый спирт ослабил клей.

Используйте медиатор для вскрытия, чтобы перерезать клей под фронтальной камерой.

Наносите изопропиловый спирт только в необходимом количестве при снятии фронтальной камеры. Изопропиловый спирт может необратимо помутнить объективы фронтальной и задней камер, что приведёт к размытым фотографиям.

Используйте пару тупых пинцетов, чтобы поднять и удалить фронтальную камеру.

При сборке убедитесь, что штифт на рамке вставлен в отверстие в кабеле фронтальной камеры.

Штифт расположен справа от фронтальной камеры.
