Замена Wi‑Fi карты Hannspree Hannspad SN1AT71

Поместите планшет экраном вверх.

Убедитесь, что устройство выключено, чтобы избежать повреждений.

Используйте металлическую лопатку, чтобы создать зазор между экраном и задней крышкой.

Пластиковые защёлки расположены в каждом углу задней крышки.

Будьте осторожны — пластиковые защёлки хрупкие.

Зажмите пластиковый инструмент для открытия между экраном и задней панелью, чтобы предотвратить повторное защёлкивание.

Проведите металлической лопаткой по корпусу, чтобы отделить его от внутренней части планшета.

Переверните планшет так, чтобы экран оказался вниз, после того как все защёлки отделены.

Снимите заднюю панель, аккуратно поднимая её строго вверх.

Удалите клейкую ленту с кабелей питания.

Инструкции по выпаиванию можно найти на сайте iFixit.

Паяльник горячий. Он может обжечь вас и повредить провода и плату.

Захватите красный провод пинцетом.

Выпаяйте соединение красного провода с платой, используя наконечник паяльника.

Отодвиньте провод от платы.

Не допускайте касания красного провода других проводов или платы.

Выпаяйте чёрный и жёлтый провода с платы, следуя предыдущему шагу.

При перемещении проводов не допускайте касания красного провода других проводов или платы.

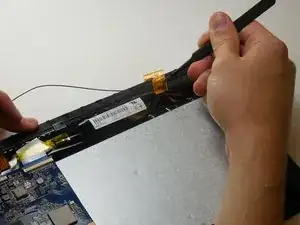

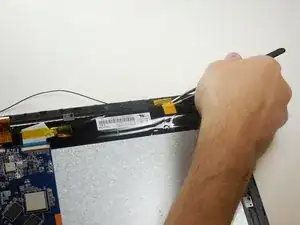

Вставьте плоский конец нейлоновой лопатки между аккумулятором и корпусом.

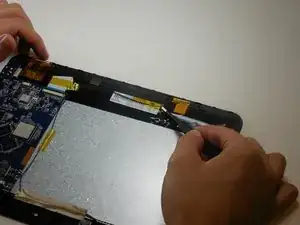

Аккумулятор приклеен к планшету и будет отделяться медленно.

Не прокалывайте и не сгибайте аккумулятор при снятии. Если аккумулятор вздут, примите соответствующие меры предосторожности.

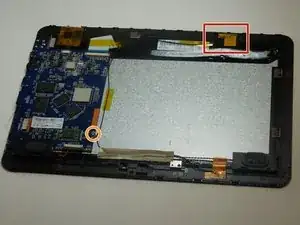

Определите карту и её соединение с платой.

Сама карта.

Область, где карта подключается к плате.

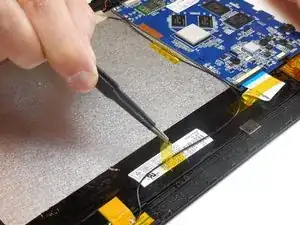

Снимите клейкую ленту, закрепляющую провода.

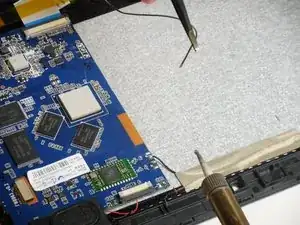

Выпаяйте провод.

С помощью пинцета снимите Wi‑Fi карту.
