Замена экрана Hipstreet Titan 2 HD

Используя отвертку PH#00, удалите два винта с крестообразной головкой длиной 0,145 дюйма.

Винты находятся на нижней стороне устройства, рядом с кнопками питания и регулировки громкости.

Прикрепите маленькую присоску к экрану.

Увлажните основание присоски, чтобы обеспечить надёжное прилегание.

Если экран треснут, присоска может не создать герметичное сцепление; чрезмерное давление может привести к трещинам или повреждению экрана.

Вставьте пластиковый инструмент для вскрытия между передней панелью экрана и задней крышкой планшета.

Возьмитесь за ручку маленькой присоски.

Проводите пластиковым инструментом вдоль кромки устройства, чтобы отделить переднюю панель экрана от задней крышки.

Подтягивайте вверх ручку маленькой присоски, одновременно проводя инструментом.

Не вводите пластиковый инструмент слишком глубоко под крышку. Это может повредить разъём динамика на задней крышке.

Используйте пластиковый инструмент для вскрытия, чтобы вынуть динамик из задней крышки.

Динамик закреплён клеем и легко снимается.

Не тяните за провода динамика. Это может повредить паяные соединения.

После отсоединения динамика снятие крышки завершено.

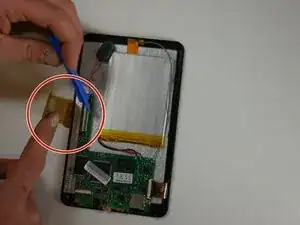

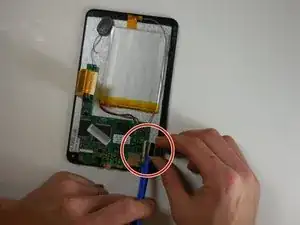

Поднимите защёлки на трёх разъёмах ленточных кабелей и отключите ленточный кабель.

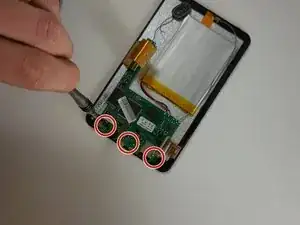

Используя отвертку PH#00, удалите три винта платы размером 0,145 дюйма.

Снимите батарею, динамик и плату с экрана.

Осторожно отведите сборку платы с динамиком и батареей от устройства, чтобы не повредить паяные соединения.

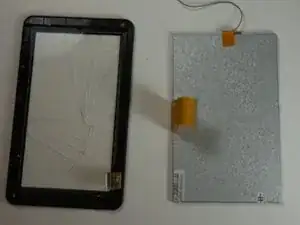

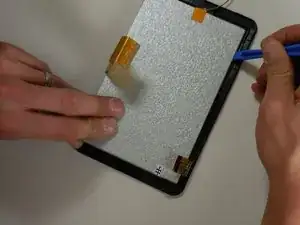

Используйте пластиковые инструменты для вскрытия, чтобы извлечь экран из передней рамки.

Экран зафиксирован пластиковыми защёлками.

Чрезмерное усилие при снятии экрана может привести к нежелательным повреждениям экрана.

Чтобы избежать повреждения экрана, следите, чтобы металлическая рамка экрана не зацепилась за пластиковые защёлки.

Удалите паяный разъём экрана при помощи инструмента для удаления припоя.

Припаяйте провод нового экрана к плате с помощью паяльного инструмента.
