Замена USB-C порта в планшете Google Pixel

Дайте батарее полностью разрядиться перед началом этого ремонта. Заряженная батарея может загореться при повреждении.

Отключите все кабели от планшета и полностью выключите его.

Удерживайте кнопки питание и увеличение громкости одновременно, чтобы открыть меню выключения питания.

Если экран сильно треснул, наложите пересекающиеся полоски упаковочной ленты на стекло, чтобы защитить себя и упростить разборку.

Следующие три шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti-Clamp, пропустите три шага вниз для альтернативного метода.

Для полного руководства по использованию Anti-Clamp ознакомьтесь с этим руководством.

Оттяните синюю рукоять назад, чтобы разблокировать рычаги Anti-Clamp.

Надвиньте рычаги на верхний левый угол, разместив одну присоску на задней крышке и одну на экране.

Положите под планшет предмет так, чтобы он опирался ровно между рычагами Anti-Clamp.

Сожмите присоски вместе, чтобы создать всасывание.

Оттяните синюю рукоять вперед, чтобы зафиксировать рычаги.

Поверните рукоять по часовой стрелке на две полные оборота или до тех пор, пока присоски не начнут растягиваться.

По мере растяжения присосок убедитесь, что они остаются вертикально выровненными друг с другом. Если они продолжают соскальзывать, снимите Anti-Clamp и наклейте ленту, за которую будут цепляться присоски.

Используйте фен или тепловой пистолет, чтобы нагреть верхний левый угол экрана, пока между стеклом и рамкой не образуется зазор.

Будьте осторожны, чтобы не перегреть планшет — экран и батарея чувствительны к воздействию тепла.

Вставьте медиатор для открытия в зазор.

Снимите Anti-Clamp, используя язычки на присосках.

Если вы уже вставили медиатор с помощью Anti-Clamp, пропустите два шага вниз.

Поверните планшет так, чтобы фронтальная камера была ближе всего к вам.

Приложите нагретый iOpener к верхнему левому углу экрана (теперь это ваш нижний правый угол, поскольку планшет перевернут) на три минуты.

Вы также можете использовать фен, тепловой пистолет или горячую плиту, но будьте осторожны, чтобы не перегреть экран или батарею — нагревайте планшет только до теплого состояния.

Прикрепите присоску-ручку к верхнему левому углу экрана как можно ближе к верхнему краю.

Поднимайте присоску-ручку с сильной, равномерной силой, пока между стеклом и рамкой не образуется зазор.

Вставьте кончик медиатора в зазор.

Снимите присоску-ручку.

Экран приклеен по всему периметру. Обратите внимание на следующие области при разъединении клея:

Верхний, нижний и левый края имеют самый толстый слой клея.

Правый край имеет слегка более тонкий клей.

Вверху, возле фронтальной камеры, клей очень тонкий, и к раме подходят хрупкие кабели, соединяющие экран с рамкой.

Не вставляйте медиатор глубже 7 мм, то есть примерно до середины между кончиком медиатора и логотипом iFixit.

Вставьте медиатор в верхний левый угол планшета.

Оставьте этот медиатор вставленным, чтобы клей не слипся снова.

Приложите нагретый iOpener к левому краю экрана на две минуты.

Вы также можете использовать фен, тепловой пистолет или горячую плиту, но будьте осторожны, чтобы не перегреть экран или батарею.

Не вставляйте медиатор глубже 7 мм, то есть примерно до середины между кончиком медиатора и логотипом iFixit.

Вставьте второй медиатор в верхний левый угол экрана.

Проведите медиатором до нижнего левого угла экрана, чтобы отделить клей по левому краю.

Оставьте этот медиатор вставленным, чтобы клей не слипся снова.

Приложите нагретый iOpener к нижнему краю экрана на две минуты.

Вы также можете использовать фен, тепловой пистолет или горячую плиту, но будьте осторожны, чтобы не перегреть экран или батарею.

Не вставляйте медиатор глубже 7 мм, то есть примерно до середины между кончиком медиатора и логотипом iFixit.

Вставьте третью пластиковую лопатку в нижний левый угол.

Проведите лопатку к нижнему правому углу экрана, чтобы отделить клей по нижнему краю.

Если медиатор застрял, поворачивайте его несколько раз во время движения, чтобы помочь отделить клей.

Оставьте эту лопатку вставленной, чтобы клей не склеился снова.

Приложите нагретый iOpener к правому краю экрана на две минуты.

Вы также можете использовать фен, тепловую пушку или нагревательную пластину, но будьте осторожны, чтобы не перегреть экран или аккумулятор.

Не вставляйте медиатор глубже 5 мм вдоль правого края.

Для визуальной ориентации вы можете отмерить 5 мм от кончика и отметить медиатор перманентным маркером.

Вставьте четвертую пластиковую лопатку в нижний правый угол.

Проведите лопатку к верхнему правому углу, чтобы отделить клей по правому краю.

Оставьте эту лопатку вставленной, чтобы клей не склеился снова.

Приложите нагретый iOpener к верхнему краю экрана на две минуты.

Вы также можете использовать фен, тепловую пушку или нагревательную пластину, но будьте осторожны, чтобы не перегреть экран или аккумулятор.

Фронтальная камера и датчик расположены по центру верхнего края. Будьте крайне осторожны и не вставляйте медиатор глубже 3 мм (1/8 дюйма) в этой области.

Для визуальной ориентации вы можете отмерить 3 мм от кончика и отметить медиатор перманентным маркером.

Чтобы пометить зону, где нельзя резать глубоко, полезно наклеить полоску малярной ленты длиной 6,3 см, центрированную над фронтальной камерой на верхнем крае.

Вставьте пятую пластиковую лопатку в верхний правый угол экрана.

Проведите лопатку в направлении к фронтальной камере. Остановитесь, когда лопатку будет от фронтальной камеры на расстоянии 3 см (1,25 дюйма).

Вытяните лопатку до глубины 3 мм (1/8 дюйма) и проведите её мимо фронтальной камеры.

Когда лопатка окажется на 3 см дальше от фронтальной камеры, вставьте её до 6 мм глубиной, то есть примерно до середины между кончиком и логотипом iFixit, и проведите к первой лопатке, оставленной в верхнем левом углу.

Не открывайте экран больше чем на 90 градусов. Кабели фронтальной камеры и датчика очень короткие и могут порваться.

Возьмитесь за нижние углы экрана и приподнимите их.

Если экран кажется застрявшим, проверьте по периметру наличие пропущенных участков клея и отделите их лопаткой.

Наклоните экран лишь настолько, чтобы получить доступ к кабелям, соединяющим экран с рамой.

При сборке снимите защитные полоски клея с периметра экрана перед тем, как плотно прижать его в рамке.

В следующих трёх шагах держите экран приоткрытым одной рукой, пока работаете другой рукой.

Если вам трудно удерживать экран, установите док планшета на раму, чтобы подпереть экран, или попросите кого-то удерживать его, пока вы работаете.

Используйте пинцет, чтобы поддеть и снять чёрную ленту с разъёма кабеля экрана.

При сборке:

Установите новую ленту, если старая повреждена и у вас есть запасная из набора для ремонта.

Сейчас удобное время проверить планшет перед окончательной сборкой. Включите его и убедитесь в работоспособности. Выключите перед продолжением сборки.

Используйте кончик лопатки или чистый ноготь, чтобы поднять маленький фиксирующий язычок на внутреннем крае (с той же стороны, что и кабель) ZIF-разъёма кабеля экрана.

Используйте пинцет или пальцы, чтобы вытянуть кабель экрана прямо из гнезда.

Используйте пластиковую лопатку, чтобы поднять маленький фиксирующий язычок на внешнем крае (противоположном кабелю) ZIF-разъёма фронтальной камеры.

Используйте пинцет, чтобы вытянуть кабель прямо из гнезда.

При сборке будьте осторожны, чтобы не порвать этот кабель, так как у него мало места для сгибания. Направляйте разъём в гнездо пинцетом и одновременно зафиксируйте язычок ZIF-разъёма.

Используйте кончик лопатки или чистый ноготь, чтобы поднять маленький фиксирующий язычок на внутреннем крае разъёма датчика фронтальной панели.

Используйте пинцет, чтобы вытянуть кабель прямо из гнезда.

Снимите экран.

Выполните следующие два шага, чтобы очистить рамку и подготовить её к повторной сборке.

Используйте плоский конец лопатки или чистый ноготь, чтобы отодрать край оставшегося клея с рамки до тех пор, пока не сможете за него зацепиться.

Используйте пинцет или пальцы, чтобы снять с рамки крупные куски клея.

Повторяйте этот процесс по всему периметру рамки, пока не останется крупных фрагментов.

Если вы собираетесь повторно использовать экран, удалите старый клей также с его периферии.

Наполните пипетку или шприц высококонцентрированным изопропиловым спиртом (свыше 90%) и нанесите несколько капель на край рамки.

Обмотайте плоский конец лопатки микрофиброй или безворсовой тканью и протрите рамку до чистоты. При необходимости используйте больше изопропилового спирта.

Если вы собираетесь повторно использовать экран, очистите его периферию так же, как и рамку.

Хотя в Pixel Tablet используются винты Torx Plus, стандартные биты Torx подойдут в крайнем случае. Надавливайте постоянно вниз, чтобы предотвратить срыв резьбы.

Используйте отвертку Torx Plus 3IP, чтобы выкрутить два винта 2.6 мм, крепящие крышку разъёмов батареи, USB-C и динамиков.

Если вы используете стандартные биты Torx, для этих винтов лучше всего подойдёт T3. Если бит слишком люфтит, возможно потребуется бит T4.

Снимите крышку.

Используйте плоский конец лопатки, чтобы поддеть и отключить прижимной разъём батареи.

Чтобы снова подключить прижимной разъём, совместите его с гнездом и осторожно нажмите с одной стороны до щелчка, затем нажмите с другой стороны.

Подключение кабеля экрана при подключённой батарее может привести к короткому замыканию разъёма и представляет опасность возгорания.

Выполняйте этот шаг при сборке, чтобы безопасно повторно подключить экран и батарею.

Подпёрните нижний край планшета коробкой или похожим предметом. Приподнимите экран и оприте его о что‑то так, чтобы он был наклонён под углом до 90 градусов.

Подключите малый кабель переднего датчика с ZIF-разъёма.

Подключите большой кабель экрана с ZIF-разъёма.

Подключите прижимной разъём батареи.

Используйте отвертку Torx Plus 3IP, чтобы установить два винта 2.6 мм и закрепить крышку разъёмов.

Продолжайте сборку с подключёнными кабелями.

Используйте плоский конец лопатки, чтобы поддеть и отключить прижимной разъём порта USB-C.

Будьте осторожны, чтобы не повредить батарею инструментом в этом шаге.

Используйте пинцет с тупыми концами или пальцы, чтобы отодрать и снять три полоски ленты, фиксирующие кабель порта USB-C к батарее.

При сборке повторно используйте эти полоски ленты, если они в хорошем состоянии. Если нет, отрежьте и приклейте несколько тонких полосок электротехничной ленты, чтобы заново зафиксировать кабель к батарее.

Используйте отвертку Torx Plus 3IP, чтобы выкрутить четыре винта 3.2 мм, крепящие порт USB-C.

Выньте порт USB-C из его углубления в рамке и удалите его.

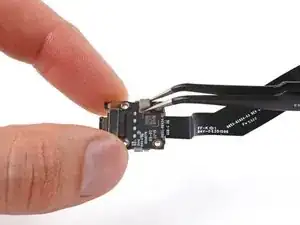

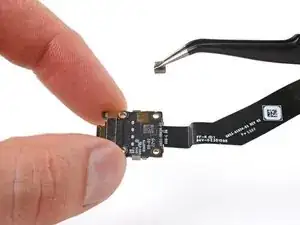

Снимите проводящую пену с верхней части порта USB-C и перенесите её на новую деталь.
