Замена материнской платы Hipstreet Equinox 2
Если ваша материнская плата повреждена в результате сильного падения или повреждения при замене другой детали, ее потребуется заменить. Обратите внимание, что все данные находятся на материнской плате, поэтому вы потеряете свои данные.
Шаг 1
Удалите два винта 3 мм с помощью отвертки PH00.
Шаг 2
Используйте синий пластиковый инструмент для вскрытия, чтобы осторожно снять заднюю крышку.
Шаг 3

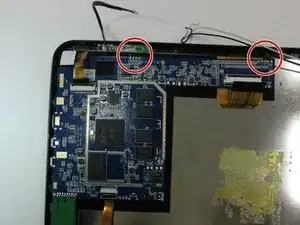

Отпаяйте эти провода от материнской платы, желательно пометить их по мере снятия в соответствии с изображением слева.
Шаг 4

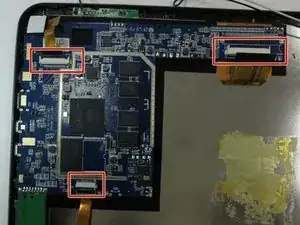

Удалите контактные полосы, осторожно поднимая за зажим, указанный на этой картинке, затем вытащите полосу из зажима.
Шаг 5

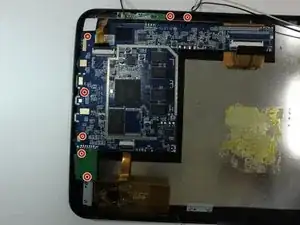

Удалите винты 3.5 мм, расположенные по этим меткам на картинке, с помощью отвертки PH00.
Шаг 6
Осторожно поднимите материнскую плату из планшета, убедитесь, что никакие провода не зацеплены и не прикреплены, пока вы поднимаете материнскую плату.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
