Замена левого и правого динамика Hannspree Hannspad SN1AT71

Планшеты

Если динамики вашего Hannspree Hannspad SN1AT71 вышли из строя, не обязательно покупать новое устройство. Следуйте этому руководству — оно вернёт звук в рабочее состояние. Динамики являются ключевым компонентом вашего компьютера, поэтому это руководство даёт пошаговые инструкции по их ремонту. Когда звук становится искажённым или динамики полностью перестают работать, пора их заменить.

Динамики обеспечивают воспроизведение звука с компьютера, чтобы Вы могли слышать происходящее — это может быть конференция в Zoom, обучающее видео или Netflix. Наличие динамиков в устройстве позволяет Вам слышать и реагировать на происходящее.

Перед началом ремонта обязательно отключите и выключите устройство. Следуйте этому руководству. Если Вы не знакомы с пайкой/распайкой, пожалуйста, ознакомьтесь с нашим руководством Как паять и отпаивать соединения.

Шаг 1

Положите планшет экраном вверх.

Убедитесь, что устройство выключено, чтобы избежать повреждений.

Шаг 2

Используйте металлическую лопатку, чтобы создать зазор между экраном и задней крышкой.

Пластиковые защёлки расположены в каждом углу задней крышки.

Будьте осторожны, пластиковые защёлки хрупкие.

Шаг 3

Заденьте пластиковый инструмент для открытия между экраном и задней панелью, чтобы предотвратить повторное защёлкивание.

Шаг 4

Проведите металлической лопаткой по корпусу, чтобы отделить его от внутренней части планшета.

Шаг 5

Переверните планшет экраном вниз после того, как все защёлки отделены.

Снимите заднюю панель, аккуратно поднимая её строго вверх.

Шаг 6

Снимите клейкую ленту с кабелей питания.

Шаг 7

Инструкции по отпаиванию можно найти на сайте iFixit.

Паяльник горячий. Он может обжечь и повредить провода и материнскую плату.

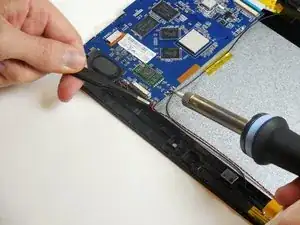

Захватите красный провод пинцетом.

Отпаяйте соединение красного провода от материнской платы кончиком паяльника.

Отодвиньте провод от материнской платы.

Не допускайте соприкосновения отпаянного красного провода с другими проводами или материнской платой.

Шаг 8

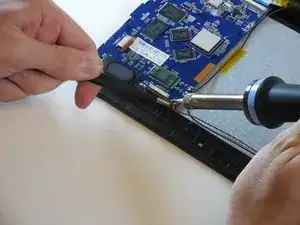

Отпаяйте чёрный и жёлтый провода от материнской платы, следуя предыдущему шагу.

При перемещении проводов не позволяйте красному проводу касаться других проводов или материнской платы.

Шаг 9

Вставьте плоский конец нейлоновой лопатки между аккумулятором и корпусом.

Аккумулятор приклеен к планшету и будет постепенно отслаиваться.

Не прокалывайте и не сгибайте аккумулятор при снятии. Если аккумулятор вздут, примите соответствующие меры предосторожности.

Шаг 10

Найдите ленточный разъём, подключённый к камере, и место его подключения на плате.

Две камеры подключены одним ленточным кабелем.

Разъём с нулевой силой вставки.

Шаг 11

Отключите скользящий разъём с нулевой силой вставки (ZIF). Используйте пластиковый инструмент для открытия или ноготь, чтобы сдвинуть язычок, затем вытяните кабель.
