Замена передней и задней камеры Hannspree Hannspad SN1AT71

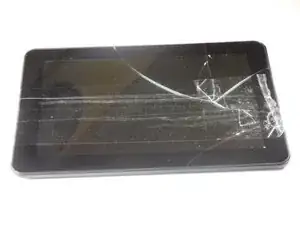

Разместите планшет экраном вверх.

Убедитесь, что устройство выключено, чтобы избежать повреждений.

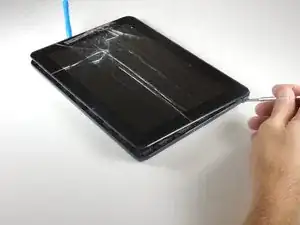

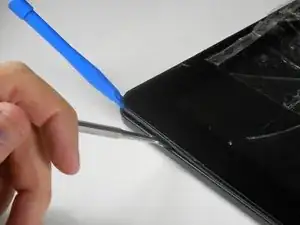

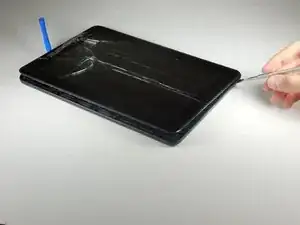

Используйте металлическую лопатку, чтобы создать зазор между экраном и задней крышкой.

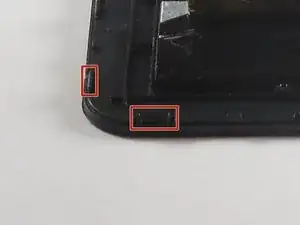

Пластиковые защёлки расположены в каждом углу задней крышки.

Будьте осторожны, пластиковые защёлки хрупкие.

Зафиксируйте пластиковый инструмент для вскрытия между экраном и задней панелью, чтобы предотвратить повторное защёлкивание.

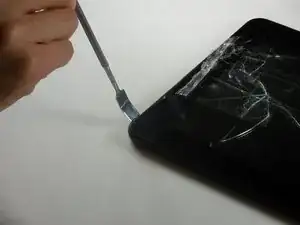

Проведите металлической лопаткой по корпусу, отделяя его от внутренней части планшета.

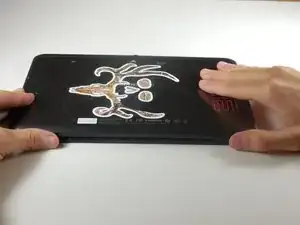

Переверните планшет экраном вниз после того, как все защёлки отделены.

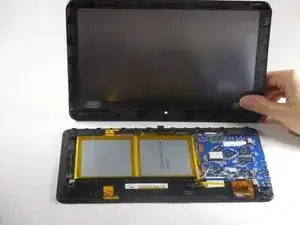

Снимите заднюю панель, аккуратно поднимая её строго вверх.

Удалите клейкую ленту с кабелей питания.

Инструкции по выпаиванию можно найти на сайте iFixit.

Паяльник горячий. Он может обжечь вас и повредить провода и материнскую плату.

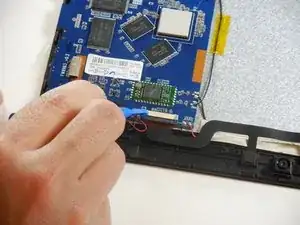

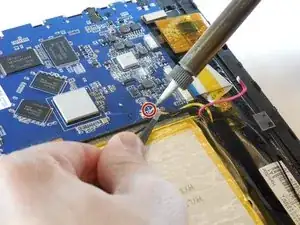

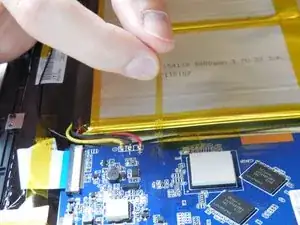

Возьмите красный провод пинцетом.

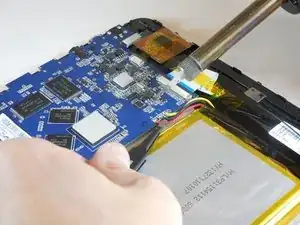

Выпаяйте соединение красного провода с материнской платой с помощью наконечника паяльника.

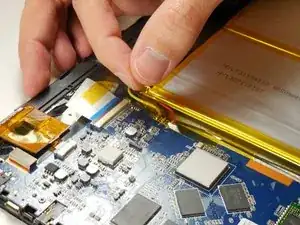

Отодвиньте проводное соединение от материнской платы.

Не допускайте соприкосновения красного проводного соединения с другими проводами или материнской платой.

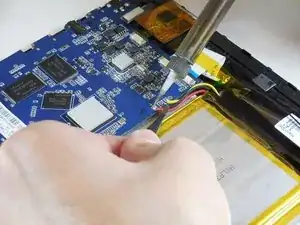

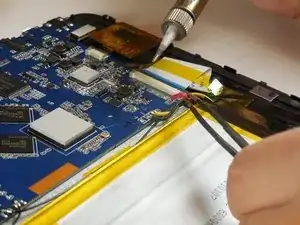

Выпаяйте соединения чёрного и жёлтого проводов с материнской платы, следуя предыдущему шагу.

При перемещении проводных соединений не допускайте, чтобы красный провод касался других проводов или материнской платы.

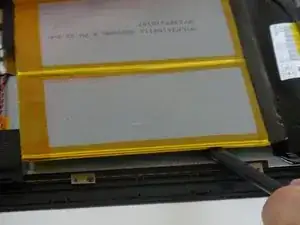

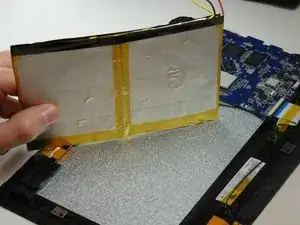

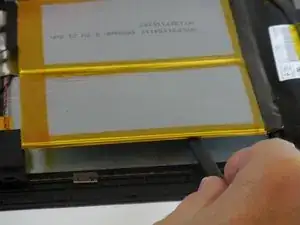

Вставьте плоский конец нейлоновой лопатки между аккумулятором и корпусом.

Аккумулятор приклеен к планшету лентой и будет постепенно освобождаться.

Не прокалывайте и не сгибайте аккумулятор при снятии. Если аккумулятор вздут, примите соответствующие меры предосторожности.

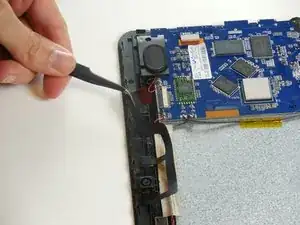

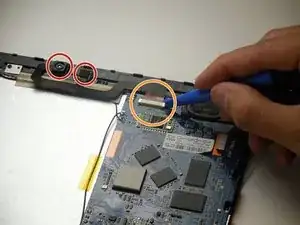

Определите ленточный разъём, подключённый к камере, и место его подключения к плате.

Две камеры подключены одним ленточным кабелем.

Разъём нулевого усилия при вставке.

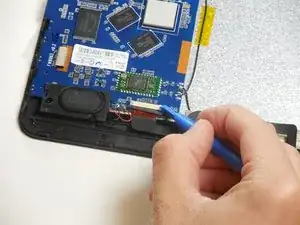

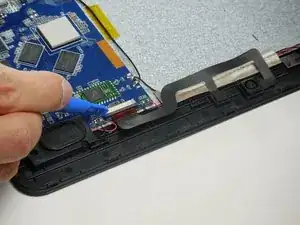

Отключите скользящий разъём нулевого усилия (ZIF). Используйте пластиковый инструмент для вскрытия или ноготь, чтобы сдвинуть фиксатор, затем аккуратно выньте кабель.

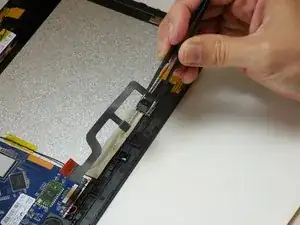

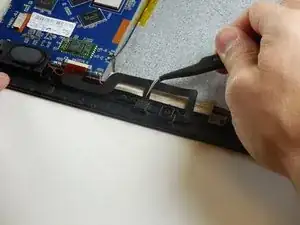

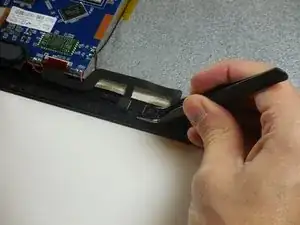

Выньте камеры из их посадочных мест, тянув строго вверх.
