Замена аудиомодуля Sony Clie PEG-NR70
Если аудио в вашем устройстве не работает, возможно, вам потребуется заменить аудиомодуль. Этот простой пошаговый гид проведет вас через необходимые шаги для выполнения этой задачи.
Шаг 1

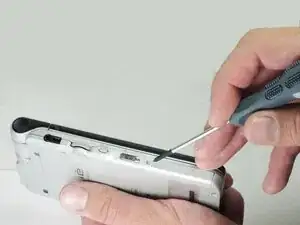

Открутите винт диаметром 1.9мм, расположенный в верхней части устройства, отверткой Philips #00.
Может быть полезно положить бумагу, чтобы отслеживать, откуда были удалены винты.
Шаг 2

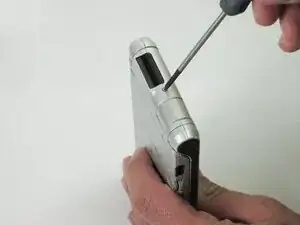

Открутите винт диаметром 2.5мм, расположенный на левой стороне устройства, отверткой Philips #00.
Шаг 3

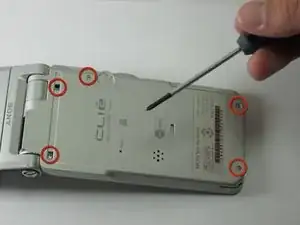

Открутите пять винтов диаметром 2.5мм на задней панели отверткой Philips #00.

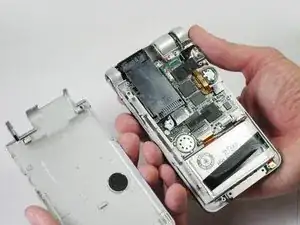

Снимите заднюю панель, подняв ее руками.
Шаг 4

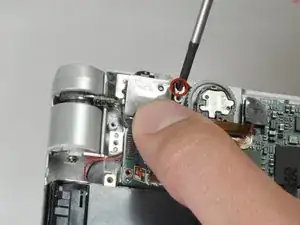

Открутите винт диаметром 2.5мм на верхней части аудиомодуля отверткой Philips #00.
Шаг 5

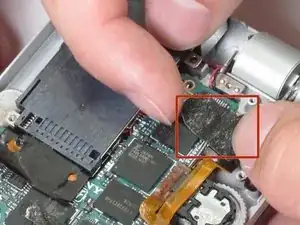

Снимите скотч, который удерживает модуль.
Шаг 6

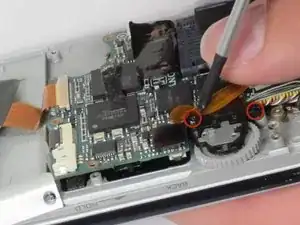

Поднимите оранжевый шлейф и открутите два винта диаметром 2.5мм, расположенных в углах аудиомодуля, отверткой Philips #00.
Шаг 7

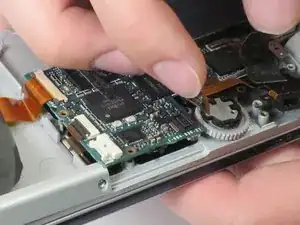

Отключите аудиомодуль от материнской платы, отсоединив провода, поднимая оранжевый провод вверх.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
