Замена материнской платы планшета Asus MeMo Pad 7 ME7000C

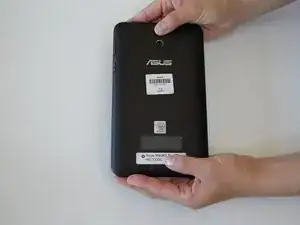

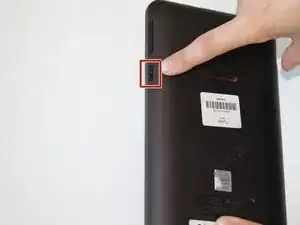

Переверните планшет так, чтобы задняя крышка была направлена к Вам. Удерживайте вторую кнопку слева под кнопками громкости до тех пор, пока устройство не выключится.

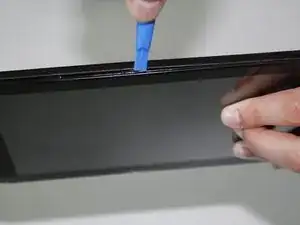

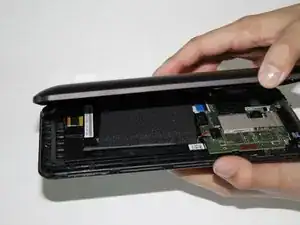

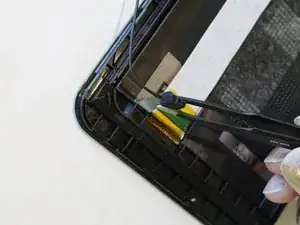

Начиная с верхнего угла планшета, возьмите пластиковый инструмент и проведите им вдоль шва. Делайте это медленно, чтобы не повредить устройство.

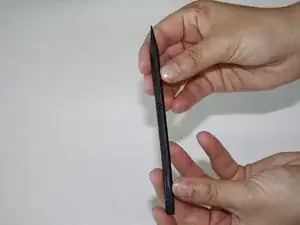

Если у Вас возникли трудности с использованием пластикового инструмента, попробуйте использовать черную лопатку вместо этого.

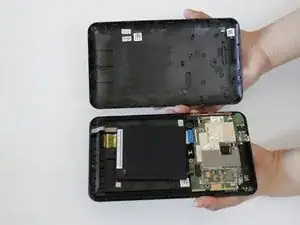

Отделите заднюю панель от дисплея.

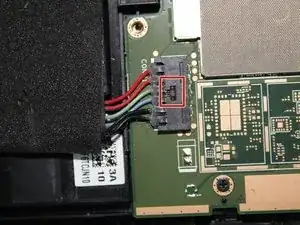

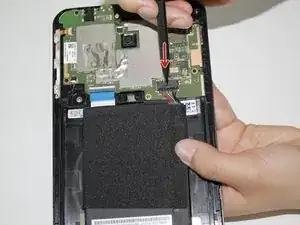

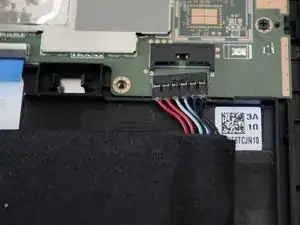

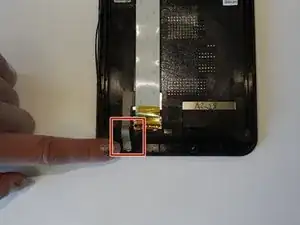

Используя лопатку, аккуратно нажмите на черную кнопку в разъеме, чтобы отсоединить батарею.

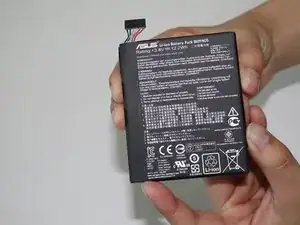

Извлеките батарею из устройства.

С помощью пинцета отсоедините черный зажим.

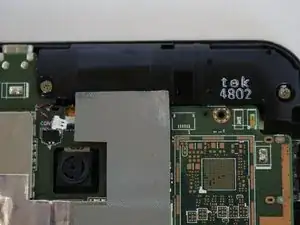

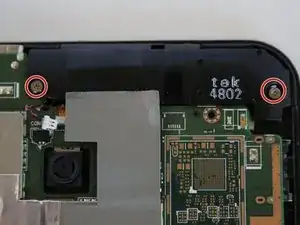

Используйте отвертку Phillips #000, чтобы открутить винты с головкой Phillips длиной 3 мм на правом и левом углах динамика.

Используйте магнитную подставку, чтобы отслеживать винты во время работы.

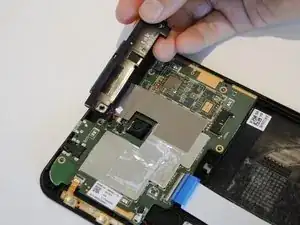

Извлеките динамик из устройства.

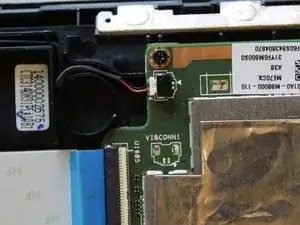

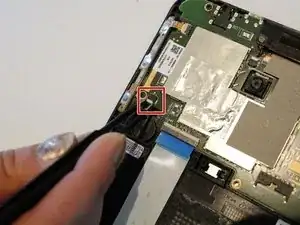

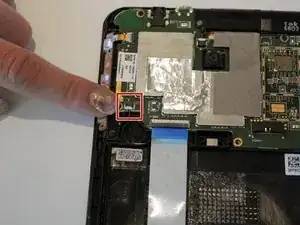

Отключите разъем микрофона от материнской платы.

Используя пинцет, аккуратно вытяните белый разъем из материнской платы.

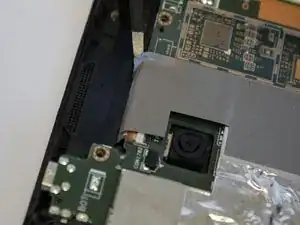

С помощью пинцета отогните серебристый клей, обнажая микрофон.

Убедитесь, что лента остается приклеенной к устройству для сборки.

Аккуратно извлеките микрофон с помощью пинцета.

Аккуратно отключите микрофон от материнской платы, используя плоский пинцет.

Поднимите кремовую пластиковую вкладку над синим шнуром с помощью пинцета, чтобы освободить шнур.

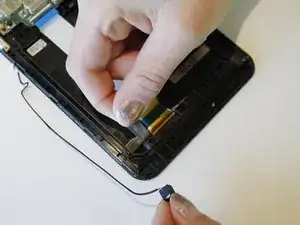

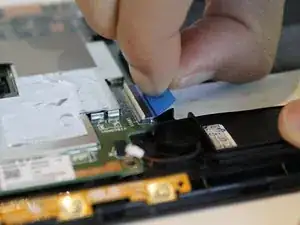

Используя синий шнур, аккуратно потяните шнур от материнской платы.

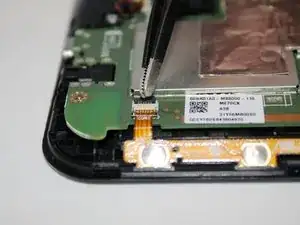

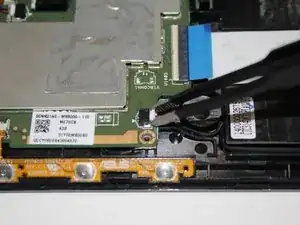

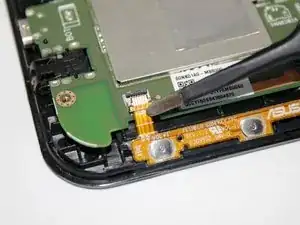

Используя пинцет, отогните черную вкладку, чтобы освободить шнур громкости.

После освобождения аккуратно потяните шнур от материнской платы с помощью пинцета.

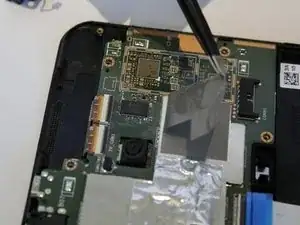

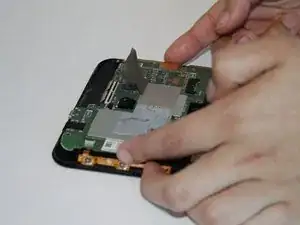

Отодвиньте серебристый клей с помощью пинцета.

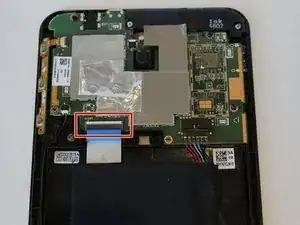

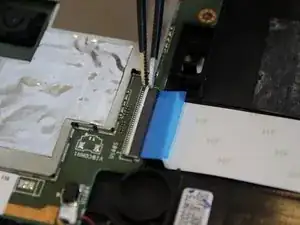

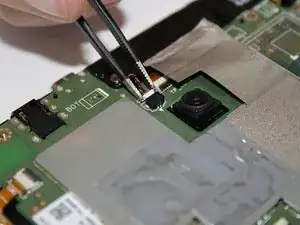

Аккуратно используйте пинцет, чтобы поднять черные зажимы на золотых шнурах.

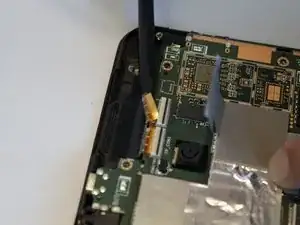

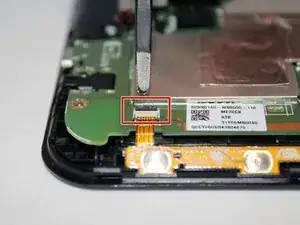

После поднятия черных зажимов используйте лопатку, чтобы отсоединить золотые шнуры от материнской платы.

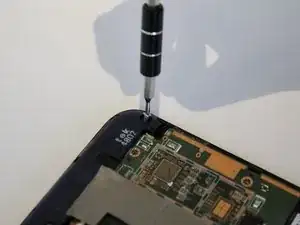

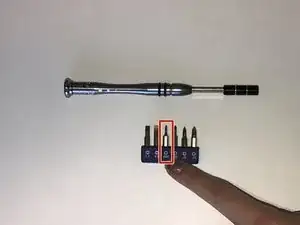

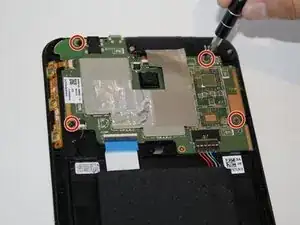

Используя отвертку Philips #000, открутите четыре винта на 3 мм.

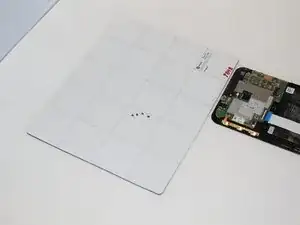

Используйте магнитную доску, чтобы отслеживать ваши винты.

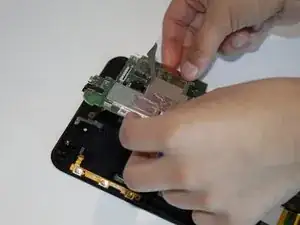

Держите обе стороны материнской платы и аккуратно поднимите её, чтобы извлечь материнскую плату из устройства.

Если Вы чувствуете напряжение или материнская плата не отсоединяется должным образом, убедитесь, что все соединения отключены правильно.
