Замена задней камеры планшета Asus MeMo Pad 7 ME7000C

Переверните планшет так, чтобы задняя крышка была обращена к Вам. Удерживайте вторую кнопку слева под регуляторами громкости, пока устройство не выключится.

Начиная с верхнего угла планшета, используйте синий пластмассовый инструмент для вскрытия и проведите им вдоль зазора. Делайте это медленно, чтобы не повредить устройство.

Если у Вас возникают трудности с использованием синего пластмассового инструмента, попробуйте вместо него использовать чёрную лопатку.

Оттяните заднюю панель и экран друг от друга.

С помощью лопатки аккуратно нажмите на чёрную защёлку на разъёме, чтобы отсоединить аккумулятор от разъёма.

Извлеките аккумулятор из устройства.

С помощью пинцета отсоедините чёрный зажим.

Используйте крестообразную отвёртку Phillips #000, чтобы отвинтить винты Phillips 3 мм в правом и левом углах динамика.

Используйте магнитную подкладку, чтобы не потерять винты во время работы.

Снимите динамик с устройства.

Аккуратно отсоедините микрофон от материнской платы с помощью тупого пинцета.

Подденьте кремовую защёлку над синей шлейфовой клеммой пинцетом, чтобы освободить шлейф.

Используя синюю кромку, аккуратно потяните шлейф от материнской платы.

С помощью пинцета отведите назад чёрную защёлку, чтобы освободить шлейф громкости.

После освобождения аккуратно потяните шлейф от материнской платы пинцетом.

Отогните серебристый клейкий слой с помощью пинцета.

Осторожно подденьте пинцетом чёрные защёлки на золотых шлейфах, чтобы их откинуть.

Когда чёрные защёлки подняты, используйте лопаточку, чтобы оттянуть золотые шлейфы от материнской платы.

Используя крестообразную отвёртку Phillips #000, отвинтите четыре винта 3 мм.

Используйте магнитную подложку, чтобы отслеживать винты.

Держась за обе стороны материнской платы, аккуратно поднимите её, чтобы вынуть плату из устройства.

Если Вы ощущаете натяжение или плата не выходит, убедитесь, что все соединения отсоединены правильно.

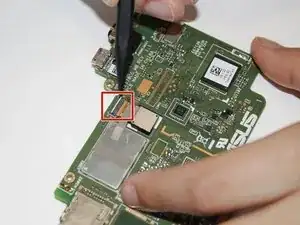

С помощью пинцета поднимите кремовую защёлку, чтобы освободить шлейф камеры.

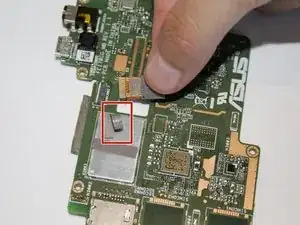

Осторожно приподнимите серебристый клейкий слой, чтобы снять шлейф камеры с материнской платы.

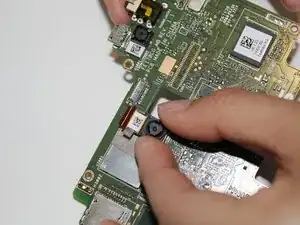

Отделите серебристую ленту от модуля камеры.

Убедитесь, что лента остаётся прикреплённой к материнской плате, она потребуется для закрепления новой камеры.
