Замена SIM‑платы iPad Air LTE

Рекомендуем очистить микроволновую печь перед началом, так как грязь на дне может прилипнуть к iOpener.

Поместите iOpener в центр микроволновой печи.

Для микроволновых печей с вращающейся тарелкой: убедитесь, что тарелка свободно вращается. Если iOpener застрянет, он может перегреться и загореться.

Разогрейте iOpener в течение тридцати секунд.

В зависимости от мощности микроволновой печи может потребоваться больше или меньше времени. iOpener достаточно нагрет, когда он едва слишком горячий, чтобы его тронуть.

В процессе ремонта по мере остывания iOpener разогревайте в микроволновке дополнительно по тридцать секунд за раз.

Не перегревайте iOpener во время ремонта. Перегрев может привести к разрыву iOpener. Не пытайтесь нагревать выше 100˚C (212˚F).

Никогда не трогайте iOpener, если он выглядит вздутым.

Если iOpener в середине по‑прежнему слишком горячий, чтобы его тронуть, продолжайте использовать его, ожидая, пока он немного остынет перед повторным нагревом. Правильно нагретый iOpener остаётся тёплым до 10 минут.

Достаньте iOpener из микроволновки, удерживая за один из двух плоских концов, чтобы избежать горячего центра.

iOpener будет очень горячим, поэтому будьте осторожны при обращении. При необходимости используйте прихватку для духовки.

Если у Вас нет микроволновки, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Наполните кастрюлю или сковороду водой так, чтобы iOpener можно было полностью погрузить.

Доведите воду до кипения. Выключите огонь.

Поместите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Выньте нагретый iOpener из горячей воды щипцами.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за торцевые язычки.

Ваш iOpener готов к использованию! Если нужно снова нагреть iOpener, доведите воду до кипения, выключите огонь и поместите iOpener в воду на 2–3 минуты.

Если стекло дисплея треснуло, удерживайте осколки и предотвращайте травмы, заклеив стекло перед ремонтом.

Наложите перекрывающиеся полосы прозрачной упаковочной ленты на дисплей iPad до полного покрытия лицевой части.

Это удержит осколки стекла и обеспечит прочность при поддевании и подъёме дисплея.

Старайтесь выполнять остальные шаги согласно руководству. Однако после повреждения стекла оно, вероятно, будет продолжать трескаться во время работы, и может потребоваться использование металлического шпателя для вычерпывания стекла.

Наденьте защитные очки для защиты глаз и будьте осторожны, чтобы не повредить ЖК‑матрицу.

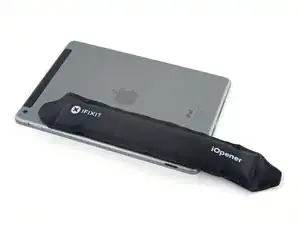

Удерживая за язычок, поместите нагретый iOpener с левой стороны iPad, рядом с узлом кнопки «Домой».

Оставьте iOpener на месте минимум на минуту, чтобы клей под стеклом размягчился.

Хотя iPad выглядит одинаково снаружи, под передним стеклом находятся хрупкие компоненты. Чтобы избежать повреждений, только нагревайте и поддевате в областях, указанных в каждом шаге.

При выполнении инструкций особое внимание уделяйте, чтобы не поддевать в следующих областях:

Фронтальная камера

Антенны

Шлейфы дисплея

Следующие три шага показывают Anti‑Clamp — инструмент, который мы разработали, чтобы облегчить процедуру открытия. Если Вы не используете Anti‑Clamp, пропустите три шага вниз для альтернативного метода.

Для полного руководства по использованию Anti‑Clamp, ознакомьтесь с этим руководством.

Потяните синюю рукоятку назад, чтобы разблокировать рычаги Anti‑Clamp.

Поставьте под iPad предмет так, чтобы он стоял ровно между присосками.

Расположите присоски ближе к середине левого края — одну сверху и одну снизу.

Удерживая нижнюю часть Anti‑Clamp, плотно прижмите верхнюю присоску, чтобы создать вакуум.

Если поверхность iPad слишком скользкая и Anti‑Clamp не схватывается, используйте ленту для создания более сцепляющей поверхности.

Потяните синюю рукоятку вперёд, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или до момента, когда присоски начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начнут смещаться, немного ослабьте присоски и выровняйте рычаги заново.

Подождите одну минуту, чтобы клей разомкнулся и образовался зазор для поддевания.

Если экран недостаточно нагревается, можно использовать фен, нагревая вдоль левого края iPad.

Для полного руководства по использованию фена ознакомьтесь с этим руководством.

Вставьте пластиковую лопатку под экран, когда Anti‑Clamp создаст достаточный зазор.

Если Anti‑Clamp не создаёт достаточного зазора, нагрейте участок ещё и поверните рукоять по часовой стрелке на полоборота.

Не проворачивайте более чем на полоборота за раз и выдерживайте одну минуту между поворотами. Дайте Anti‑Clamp и времени выполнить работу за вас.

Пропустите следующие два шага.

Осторожно разместите присоску на нагретой стороне примерно посередине по высоте.

Убедитесь, что присоска полностью плотно прилегает к стеклу экрана, чтобы обеспечить герметичное сцепление.

Держaя iPad одной рукой, потяните присоску вверх, чтобы слегка отделить переднее стекло от задней крышки.

Если экран iPad сильно разбит, покрытие его ровным слоем прозрачной упаковочной ленты может помочь присоске прилипнуть. Альтернативно, используйте прочную ленту (например, клейкую ленту) и сложите её в ручку.

Поместите пластиковую лопатку в образовавшийся зазор под присоской.

Не вставляйте лопатку глубже чёрного ободка на стороне дисплея. Слишком глубокое вставление может повредить ЖК‑дисплей.

Оттяните пластиковый выступ присоски, чтобы снять вакуумное уплотнение, и удалите присоску с узла дисплея.

Повторно нагрейте iOpener и поместите его на место.

Будьте осторожны, чтобы не перегреть iOpener во время ремонта. Всегда ждите как минимум десять минут перед повторным нагревом iOpener.

Поместите вторую пластиковую лопатку рядом с первой и просуньте её вниз вдоль края iPad, освобождая клей по ходу движения.

Продолжайте продвигать лопатку вниз по стороне дисплея, освобождая клей.

Если лопатка застрянет в клее, «прокатывайте» её вдоль стороны iPad, продолжая освобождать клей.

Возьмите первую вставленную лопатку и сдвиньте её вверх к верхнему углу iPad.

Если вы видите кончик лопатки через переднее стекло, не паникуйте — просто выньте лопатку немного назад. Скорее всего ничего не произойдёт, но старайтесь избегать этого, так как на экран может попасть клей, который трудно удалить.

Повторно нагрейте iOpener и поместите его на верхний край iPad, над фронтальной камерой.

Будьте осторожны, чтобы не перегреть iOpener во время ремонта. Подождите как минимум десять минут перед повторным нагревом iOpener.

Если у вас гибкий iOpener, вы можете согнуть его, чтобы нагреть одновременно верхний левый угол и верхний край.

Просуньте лопатку вокруг верхнего левого угла iPad, чтобы отделить клей.

Проведите лопатку вдоль верхнего края iPad, остановившись прямо перед камерой.

Третье изображение показывает расположение фронтальной камеры и её корпуса в iPad.

Избегайте проведения лопаткой по фронтальной камере, так как вы можете размазать клей по объективу или повредить камеру. Последующие шаги объяснят, как лучше не трогать фронтальную камеру.

Немного оттяните лопатку назад и аккуратно проведите её кончиком вдоль верхней части секции с фронтальной камерой.

Оставьте лопатку в iPad чуть дальше фронтальной камеры.

Возьмите вторую лопатку и вставьте её слева от камеры, затем сдвиньте её к углу iPad, чтобы завершить рассечение клея на этом краю.

Вставьте ранее использованную лопатку глубже в iPad и сдвиньте её от камеры к углу.

Оставьте три лопатки в углах iPad, чтобы клей передней панели не слипся снова.

Повторно нагрейте iOpener и поместите его на оставшуюся сторону iPad — вдоль кнопок громкости и блокировки.

Проведите медиатором по верхнему правому углу iPad, отрывая там клей.

Оставьте этот медиатор на месте, чтобы клей снова не схватился, и возьмите новый медиатор для следующего шага.

Вставьте новый медиатор и проведите им к середине правого края iPad, отрывая клей по мере продвижения.

Кабели дисплея находятся примерно на полпути от нижней части iPad. Прекратите скольжение медиатора, когда будете на расстоянии примерно 4,5" от низа iPad.

Оставьте медиаторы на месте и положите разогретый iOpener на сторону iPad с кнопкой «Домой».

Передвиньте нижний левый медиатор в нижний левый угол, чтобы перерезать клей в этом углу.

Оставьте медиатор в углу. Не поддёргивайте дальше и не вынимайте медиатор из iPad.

На третьем изображении показаны две антенны и полость кнопки «Домой» в нижней части корпуса iPad.

Следующие шаги укажут, где поддевать, чтобы не повредить эти компоненты. Нагревайте и поддевайте только в указанных местах.

Оставьте медиатор из предыдущего шага на месте, чтобы клей не схватился снова.

С новым медиатором осторожно проведите над левой антенной, останавливаясь перед кнопкой «Домой».

Проводите медиатор только от внешнего края к центру iPad. Не возвращайте медиатор к внешнему краю — движение в этом направлении может повредить антенну.

Если необходимо провести медиатор по нижней части несколько раз, выньте его и вставьте снова у внешнего края, затем проводите внутрь.

Оставьте медиатор на месте перед тем как продолжить.

Возьмите новый медиатор и вставьте его справа от предыдущего.

Проводите через кнопку «Домой» и правую антенну, используя только самую острую часть медиатора, чтобы убрать клей.

Когда клей ослаблен, вставьте медиатор рядом с правым углом. Проведите медиатор влево и остановитесь чуть до кнопки «Домой».

Точно так же, как и с левой антенной, проводите только от внешнего края к центру. Обратное движение может повредить антенну.

Разогрейте iOpener и приложите его к стороне iPad с органами регулировки громкости.

Будьте очень осторожны на этом шаге. Действуйте медленно, убедитесь, что клей горячий и мягкий, и что вы прошли по всему клею медиатором. Не стесняйтесь остановиться и разогреть снова.

На стороне iPad, противоположной регуляторам громкости, у вас должно быть по одному медиатору в каждом углу. Поверните медиаторы, чтобы слегка приподнять стекло, отделяя оставшийся клей вдоль края с кабелями дисплея.

Если вы почувствуете значительное сопротивление, оставьте медиаторы на месте, разогрейте и приложите iOpener к проблемным участкам снова.

Поднимайте медленно и осторожно, чтобы дальше отделить клей вдоль края с кабелями дисплея.

Поддерживая переднюю панель стекла, используйте медиатор, чтобы перерезать последний участок клея.

Будьте очень осторожны, чтобы не перерезать и не повредить кабели дисплея.

Как только весь клей отделён, откройте стеклянную панель как страницу книги и положите её на рабочую поверхность.

При сборке удалите остатки клея с корпуса (и с переднего стекла, если вы используете его повторно) с помощью изопропилового спирта и замените клей, следуя нашему руководству по нанесению клея для дисплея и заранее вырезанным полоскам клея.

При сборке легко зажать гибкий кабель между передним стеклом и рамкой iPad. Следите за гибкими кабелями и убедитесь, что они аккуратно сгибаются и укладываются под рамку. Если складки гибкого кабеля полностью расправлены, кабель может быть безвозвратно повреждён.

Снимите любую ленту, закрывающую винты ЖК-экрана.

Удалите четыре винта Phillips, фиксирующие ЖК-экран:

Три винта 4.0 мм

Один винт 4.8 мм

Не пытайтесь полностью снимать ЖК‑дисплей. Он по‑прежнему соединён с iPad несколькими кабелями у разъёма кнопки «Домой». Поднимайте только со стороны фронтальной камеры.

Используйте плоский конец лопатки, чтобы поддеть ЖК‑дисплей в его посадочном гнезде лишь настолько, чтобы можно было ухватить его пальцами.

Переверните ЖК‑дисплей iPad как страницу книги, поднимая ближе к камере и переворачивая через сторону с кнопкой «Домой» корпуса задней крышки.

Будьте аккуратны и следите за кабелями ЖК‑дисплея при перевороте панели.

Положите ЖК‑дисплей лицевой стороной вниз, чтобы получить доступ к плоским кабелям дисплея.

Установите ЖК‑дисплей на мягкую, чистую поверхность без ворса.

Удалите один винт Phillips 2.3 мм, фиксирующий разъём аккумулятора на плате логики.

Сделайте блокиратор аккумулятора из игральной карты и вставьте его под разъём платы логики, чтобы отключить аккумулятор.

Вы также можете использовать фирменный блокиратор аккумулятора iFixit. Будьте очень осторожны и не засовывайте блокиратор под разъём с чрезмерной силой.

Оставьте блокиратор на месте, чтобы контакты разъёма аккумулятора не замыкались до завершения ремонта.

Снимите три винта Phillips 1.4 мм, крепящие кронштейн кабеля дисплея.

Используйте плоский конец лопатки, чтобы аккуратно поддеть кронштейн кабеля дисплея и поднять его прямо вверх от платы логики.

Разъём кабеля дисплея приклеен к нижней стороне кронштейна, поэтому не засовывайте лопатку слишком далеко под кронштейн, иначе вы можете повредить разъём.

Снимите ЖК‑дисплей.

Удалите любую ленту, прикрывающую разъём шлейфа кнопки «Домой».

Используйте плоский конец лопатки, чтобы перевернуть защёлку ZIF‑разъёма шлейфа кнопки «Домой» вверх.

Аккуратно вытащите шлейф кнопки «Домой» прямо из ZIF‑разъёма.

Используйте плоский конец лопатки или ноготь, чтобы аккуратно поддеть и вытащить два разъёма шлейфа дигитайзера прямо вверх из их гнёзд.

Чтобы не повредить iPad, поддёргивайте только сами разъёмы, не корпус гнёзд на плате логики.

Снимите сборку передней панели.

Если шлейф кнопки «Домой» прилип к задней крышке iPad, не тяните грубо. Аккуратно отлейте его с помощью пинцета, после чего можно полностью снять сборку передней панели.

Если у вас возникают проблемы с «призрачными» или «фантомными» касаниями на новом дисплее, это можно устранить, добавив слой очень тонкой изоляционной ленты, например каптоновой ленты, в отмеченные места на задней стороне панели. Панели iFixit уже имеют надлежащую изоляцию и не требуют добавления ленты.

Без надлежащей изоляции эти участки дигитайзера могут замыкать на другие компоненты, вызывая сбои работы сенсора.

Изоляция невидима невооружённым глазом и отличается от пенопластовых пылезащитных полосок, присутствующих во многих iPad.

Используйте пинцет, чтобы отлепить и удалить кусочек ленты, прикрывающей разъём кабеля SIM‑платы на плате логики.

Используйте заострённый конец лопатки, чтобы перевернуть фиксирующую планку разъёма кабеля SIM‑платы вверх.

Вытяните кабель SIM‑платы прямо из его ZIF‑разъёма.

Используйте инструмент для извлечения SIM‑лотка или разогнутую скрепку, чтобы извлечь лоток SIM‑карты.

Вставьте инструмент в отверстие рядом с лотком SIM до тех пор, пока лоток не выйдет достаточно, чтобы его можно было схватить.

Выньте и удалите лоток.

Поместите разогретый iOpener на сторону iPad с лотком SIM и оставьте на как минимум одну минуту, чтобы размягчить клей через заднюю крышку.

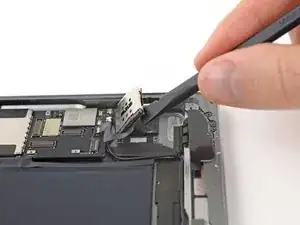

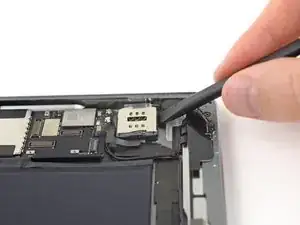

Используйте плоский конец лопатки, чтобы аккуратно поддеть SIM‑плату от задней крышки iPad.

Для этого может потребоваться значительное усилие. Действуйте медленно и аккуратно, чтобы не повредить SIM‑плату.

При необходимости снова разогрейте iOpener и приложите его, чтобы дополнительно размягчить клей.

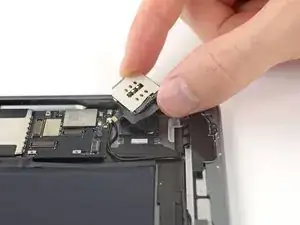

Снимите SIM‑плату.

SIM‑плата держится на задней крышке толстым клеевым слоем.

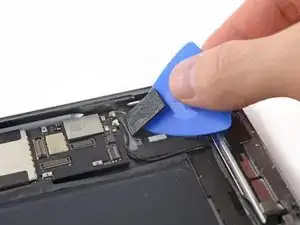

Если клей не отходит вместе с SIM‑платой, можно использовать монтажную пластину, чтобы поддеть его от задней крышки.
