Замена кнопки/шлейфа корпуса iPad Air (Wi‑Fi)

Рекомендуем очистить микроволновую печь перед началом, так как любая грязь на дне может прилипнуть к нагревателю iOpener.

Разместите iOpener в центре микроволновой печи.

Для микроволновых печей с вращающейся подставкой: убедитесь, что тарелка свободно вращается. Если iOpener застрянет, он может перегреться и загореться.

Нагрейте iOpener в течение тридцати секунд.

В зависимости от мощности вашей микроволновки может потребоваться больше или меньше времени. iOpener достаточно нагрет, когда он едва слишком горяч, чтобы его трогать.

В ходе ремонта, по мере остывания iOpener, подогревайте его в микроволновке дополнительно по тридцать секунд за раз.

Будьте осторожны, чтобы не перегреть iOpener во время ремонта. Перегрев может привести к разрыву iOpener. Не пытайтесь нагревать его выше 100˚C (212˚F).

Никогда не прикасайтесь к iOpener, если он кажется вздутым.

Если iOpener по центру всё ещё слишком горячий, продолжайте использовать его, ожидая, пока он немного остынет перед повторным нагревом. Правильно нагретый iOpener остаётся тёплым до 10 минут.

Достаньте iOpener из микроволновки, удерживая его за один из двух плоских концов, чтобы не прикасаться к горячему центру.

iOpener будет очень горячим, поэтому будьте осторожны при обращении с ним. При необходимости используйте прихватку для духовки.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Налейте в кастрюлю или сковороду достаточно воды, чтобы полностью погрузить iOpener.

Доведите воду до кипения. Выключите огонь.

Поместите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Достаньте разогретый iOpener из горячей воды щипцами.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за концевые бирки.

Ваш iOpener готов к использованию! Если понадобится повторный нагрев, доведите воду до кипения, выключите огонь и поместите iOpener в воду на 2–3 минуты.

Если стекло дисплея треснуло, зафиксируйте дальнейшее разрушение и предотвратите травмы, заклеив стекло лентой.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты на дисплей iPad, пока вся передняя панель не будет покрыта.

Это удержит осколки стекла и обеспечит прочность при поддевании и подъёме дисплея.

По возможности старайтесь следовать остальной части руководства. Однако после того как стекло повреждено, оно, вероятно, будет продолжать трескаться в процессе работы, и вам, возможно, придётся использовать металлический инструмент для поддевания, чтобы вынуть стекло.

Наденьте защитные очки для защиты глаз и будьте осторожны, чтобы не повредить LCD‑экран.

Держа за бирку, поместите нагретый iOpener на левую сторону iPad, слева от узла кнопки Home.

Оставьте iOpener на месте не менее чем на минуту, чтобы смягчить клей под стеклом.

Хотя iPad с внешней стороны выглядит однородно, под передним стеклом находятся деликатные компоненты. Чтобы избежать повреждений, нагревайте и поддёргивайте только в областях, описанных в каждом шаге.

При выполнении инструкций особенно осторожно избегайте поддевания в следующих местах:

Фронтальная камера

Антенны

Шлейфы дисплея

Следующие три шага демонстрируют Anti‑Clamp — инструмент, разработанный для упрощения процедуры открытия. Если вы не используете Anti‑Clamp, пропустите три шага ниже для альтернативного метода.

Для полноцветных инструкций по использованию Anti‑Clamp ознакомьтесь с этим руководством.

Оттяните синюю рукоятку назад, чтобы разблокировать рычаги Anti‑Clamp.

Поставьте объект под iPad так, чтобы он находился вровень между присосками.

Расположите присоски ближе к середине левого края — одну сверху и одну снизу.

Удерживая нижнюю часть Anti‑Clamp неподвижно, сильно нажмите на верхнюю присоску, чтобы создать вакуум.

Если поверхность iPad слишком скользкая и Anti‑Clamp не держится, используйте ленту, чтобы сделать поверхность более цепкой.

Потяните синюю рукоятку вперёд, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными. Если они начнут смещаться, немного ослабьте присоски и выровняйте рычаги заново.

Подождите одну минуту, чтобы клей успел ослабнуть и образовалась щель для поддевания.

Если экран недостаточно нагревается, можно использовать фен, чтобы прогреть вдоль левого края iPad.

Для полного руководства по использованию фена ознакомьтесь с этим руководством.

Вставьте пластиковую лопатку для открытия под экран, когда Anti‑Clamp создаст достаточную щель.

Если Anti‑Clamp не создал достаточной щели, дополнительно прогрейте участок и поверните рукоятку по часовой стрелке на пол-оборота.

Не закручивайте более чем на пол-оборота за раз и ждите одну минуту между поворотами. Дайте Anti‑Clamp и времени выполнить работу за вас.

Пропустите следующие два шага.

Осторожно разместите присоску на середине нагретой боковой стороны.

Убедитесь, что присоска полностью прилегает к экрану, чтобы обеспечить плотное уплотнение.

Поместите лопатку для открытия в щель, которую создала присоска.

Не вставляйте лопатку глубже, чем чёрная рамка по краю дисплея. Слишком глубокое проникновение может повредить ЖК‑панель.

Потяните за пластиковый выступ присоски, чтобы сбросить вакуум и снять присоску с узла дисплея.

Заново нагрейте и верните iOpener на место.

Будьте осторожны, чтобы не перегреть iOpener во время ремонта. Всегда ждите не менее десяти минут перед повторным нагревом iOpener.

Поместите вторую лопатку рядом с первой и проведите ею вниз вдоль края iPad, освобождая клей по мере продвижения.

Продолжайте перемещать лопатку вниз по боку дисплея, чтобы освободить клей.

Если лопатку зажует в клее, «прокатите» её вдоль стороны iPad, продолжая отделять клей.

Возьмите первую вставленную лопатку и проведите ею вверх к верхнему углу iPad.

Если вы видите наконечник лопатки через переднее стекло, не паникуйте — просто немного вытяните лопатку наружу. Скорее всего всё будет в порядке, но старайтесь избегать этого, так как на передней стороне ЖК‑панели может попасть клей, который трудно удалить.

Заново нагрейте iOpener и поместите его на верхний край iPad, над фронтальной камерой.

Будьте осторожны, чтобы не перегреть iOpener во время ремонта. Подождите не менее десяти минут перед повторным нагревом iOpener.

Если у вас гибкий iOpener, вы можете согнуть его, чтобы прогреть одновременно верхний левый угол и верхний край.

Проведите лопаткой вокруг верхнего левого угла iPad, чтобы отделить клей.

Проведите лопаткой вдоль верхнего края iPad, останавливаясь прямо перед камерой.

Третье изображение показывает расположение фронтальной камеры и её корпуса в iPad.

Избегайте проведения лопатки по области фронтальной камеры, так как можно размазать клей по объективу или повредить камеру. В следующих шагах объясняется, как лучше всего не задевать фронтальную камеру.

Слегка вытяните лопатку и аккуратно проведите её кончиком вдоль верхней части секции с фронтальной камерой.

Оставьте лопатку в iPad чуть дальше передней камеры.

Возьмите вторую лопатку и вставьте её слева от камеры, затем проведите её к углу iPad, чтобы завершить отделение клея на этом крае.

Вставьте предыдущую лопатку глубже в iPad и проведите ею от камеры к углу.

Оставьте три лопатки в углах iPad, чтобы предотвратить повторное склеивание передней панели.

Заново нагрейте iOpener и поместите его на оставшуюся сторону iPad — вдоль кнопок громкости и блокировки.

Проведите медиатором по верхнему правому углу iPad, разрезая там клей.

Оставьте этот медиатор на месте, чтобы клей не склеился снова, и возьмите новый медиатор для следующего шага.

Вставьте новый медиатор и проведите им к середине правого ребра iPad, разрезая клей по мере продвижения.

Кабели дисплея находятся примерно на половине расстояния от низа iPad. Прекратите сдвиг медиатора, когда окажетесь примерно в 4,5" от низа iPad.

Оставьте медиаторы на месте и положите повторно разогретый iOpener на сторону iPad с кнопкой «Домой».

Сдвиньте нижний левый медиатор к нижнему левому углу, чтобы перерезать клей в этом углу.

Оставьте медиатор в углу. Не поддевайте дальше и не извлекайте медиатор из iPad.

На третьем изображении показаны две антенны и паз под кнопку «Домой» в нижней части корпуса iPad.

Следующие шаги укажут, где поддевать, чтобы избежать повреждения этих компонентов. Нагревайте и поддевайте только там, где это указано.

Оставьте медиатор с прошлого шага на месте, чтобы клей не склеился снова.

С новым медиатором аккуратно проведите над левой антенной, останавливаясь до зоны кнопки «Домой».

Проводите медиатор только от внешнего края к центру iPad. Не возвращайте медиатор обратно к внешнему краю — такое движение может повредить антенну.

Если нужно провести медиатор по нижнему участку несколько раз, выньте его и вставьте снова у внешнего края, затем проведите внутрь.

Оставьте медиатор на месте перед тем, как продолжить.

Возьмите новый медиатор и вставьте его правее предыдущего медиатора.

Проведите через область кнопки «Домой» и правой антенны, используя только самую кончик, чтобы отрезать клей.

Когда клей ослаблен, вставьте медиатор возле правого угла. Проведите медиатор влево и остановитесь чуть перед кнопкой «Домой».

Точно так же, как и с левой антенной, проводите только от внешнего края к центру. Обратное направление может повредить антенну.

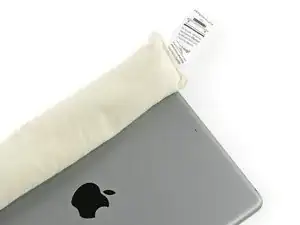

Снова разогрейте и приложите iOpener к стороне iPad с регуляторами громкости.

Будьте очень осторожны на этом шаге. Действуйте медленно, убедитесь, что клей горячий и мягкий, и что вы прошли по всему клею медиатором. Не стесняйтесь остановиться и снова нагреть.

На противоположной стороне iPad от регуляторов громкости в каждом углу должен быть зафиксирован медиатор. Поверните медиаторы, чтобы слегка приподнять стекло, отделяя последние участки клея вдоль края с кабелями дисплея.

Если вы почувствуете значительное сопротивление, оставьте медиаторы на месте, снова нагрейте и приложите iOpener к проблемным участкам.

Поднимайте медленно и осторожно, чтобы дальше отделять клей вдоль края с кабелями дисплея.

Поддерживая переднюю панель стекла, используйте медиатор, чтобы перерезать последние участки клея.

Будьте очень осторожны, чтобы не перерезать и не повредить кабели дисплея.

Как только весь клей будет отделён, откройте стеклянную панель как страницу книги и положите её на рабочую поверхность.

При сборке очистите остатки клея с корпуса (и с переднего стекла, если вы собираетесь его повторно использовать) изопропиловым спиртом и замените клей с помощью нашего руководства по нанесению клея для дисплея и заранее вырезанных полосок клея.

Легко прищемить гибкий кабель между передним стеклом и рамкой iPad при сборке. Следите за гибкими кабелями и убедитесь, что они аккуратно сгибаются и укладываются под рамку. Если сгибы гибкого кабеля полностью распрямлены, кабель может быть повреждён без возможности ремонта.

Снимите любую ленту, закрывающую винты ЖК-дисплея.

Выверните следующие винты Phillips, крепящие ЖК-дисплей.

Три винта 4.0 мм

Один винт 4.8 мм

Не пытайтесь полностью извлечь ЖК‑дисплей. Он по‑прежнему подключён к iPad несколькими кабелями со стороны кнопки «Домой». Поднимайте только со стороны фронтальной камеры.

Используйте плоский конец лопатки, чтобы приподдеть ЖК‑дисплей в выемке лишь настолько, чтобы можно было захватить его пальцами.

Переверните ЖК‑дисплей iPad как страницу книги, поднимая рядом с камерой и переворачивая его через конец с кнопкой «Домой» корпуса задней панели.

Будьте осторожны и следите за кабелями ЖК‑дисплея при переворачивании экрана.

Положите ЖК‑дисплей лицевой стороной вниз, чтобы обеспечить доступ к кабелям дисплея.

Установите ЖК‑дисплей на мягкую, чистую, не оставляющую ворса поверхность.

Удалите один винт Phillips 2,3 мм, фиксирующий разъём батареи на плате.

Чтобы снизить риск короткого замыкания, вы можете вставить изолятор батареи или модифицированную лопатку для открытия, чтобы отключить батарею.

Будьте очень осторожны при изоляции батареи с помощью изолятора. Контакты батареи легко повредить, что приведёт к необратимому нарушению работоспособности.

Подвиньте изолятор батареи под область разъёма батареи на плате и оставьте его на месте во время работы.

Если у вас возникают трудности с размещением изолятора под платой, можно попробовать использовать игральную карту для отключения батареи.

Удалите три винта Phillips 1,4 мм с кронштейна кабеля дисплея.

Используйте плоский конец лопатки, чтобы аккуратно поддеть кронштейн кабеля дисплея и поднять его прямо вверх от платы.

Разъём кабеля дисплея приклеен к нижней стороне кронштейна, поэтому не засовывайте лопатку слишком глубоко под кронштейн, иначе вы можете повредить разъём.

Снимите ЖК‑дисплей.

Снимите любую ленту, закрывающую разъём шлейфа кнопки «Домой».

Используйте плоский конец лопатки, чтобы поднять защёлку ZIF‑разъёма шлейфа кнопки «Домой» вверх.

Осторожно вытяните шлейф кнопки «Домой» горизонтально из ZIF‑разъёма.

Используйте плоский конец лопатки или ноготь, чтобы аккуратно приподнять два разъёма шлейфа дигитайзера прямо вверх из их гнёзд.

Во избежание повреждения iPad приподнимайте только сами разъёмы, а не гнёзда на плате.

Аккуратно отлейте шлейф кнопки «Домой» от клея, которым он приклеен к задней панели корпуса.

Удалите модуль передней панели.

При сборке протрите пыль и отпечатки пальцев с внутренней стороны модуля передней панели, чтобы обеспечить чистоту дисплея.

Если после установки нового дисплея наблюдаются «призрачные» или «фантомные» касания, это можно устранить, добавив слой очень тонкой изоляционной ленты, например каптоновой ленты, в выделенные области на тыльной стороне панели. Панели iFixit поставляются с соответствующей изоляцией и обычно не требуют дополнительной ленты.

Без надлежащей изоляции эти участки дигитайзера могут замыкать на другие компоненты, вызывая сбои ввода касания.

Изоляция невидима невооружённым глазом и отличается от пенопластовых полосок‑пылезащит, встречающихся во многих iPad.

Подденьте лопаткой коаксиальный кабель антенны, ближайший к краю iPad, и поднимите вверх, чтобы отключить разъём антенны.

Вокруг правого антенного кабеля обёрнуто две большие куски ленты, фиксирующие его к задней панели корпуса.

Отклейте ленту от задней панели корпуса.

Во время отклеивания ленты оставьте её прикреплённой к антенному кабелю, чтобы облегчить повторную сборку.

Антенный кабель закреплён на динамике маленьким металлическим кронштейном. Кронштейн навечно обжат на антенне и приклеен к корпусу динамика.

Осторожно вставьте лезвие для открытия между корпусом динамика и антенным кронштейном.

Сдвиньте лезвие в сторону кнопки «Домой», чтобы разрезать клей.

Отодвиньте кронштейн от динамика, пока он не отступит от ленты, находящейся под ним.

Удалите следующие винты Phillips #000, фиксирующие правую антенну:

Один винт 2,3 мм

Два винта 1,4 мм

Вставьте плоский конец лопатки между антенной и сборкой динамика.

Сдвиньте лопатку в сторону кнопки «Домой», чтобы разрезать пенный клей, закрепляющий антенну.

Снимите правую антенну с iPad.

Подденьте лопатку под левый кабель антенны и поднимите вверх, чтобы отсоединить разъём кабеля антенны.

Вокруг левого кабеля антенны обмотано пять кусочков ленты, закрывающих разъём кабеля правого динамика.

Отклейте ленту от задней крышки.

Отогните кабель антенны в сторону.

Изгиб в кабеле динамика затрудняет отклеивание ленты с конца.

Вместо этого захватите ленту у основания динамика и потяните её вниз, от края корпуса.

Будьте осторожны с пинцетом — захватывайте и отрывайте только ленту, а не находящийся под ней кабель.

Отклейте ленту в направлении кнопки «Домой», чтобы открыть разъём кабеля динамика.

Используйте заострённый конец лопатки, чтобы приподнять фиксирующую планку разъёма кабеля правого динамика.

Вытащите кабель динамика прямо из его ZIF-разъёма.

Снимите ленту, удерживающую динамик к задней крышке.

Осторожно отклейте демпферную ленту ЖК‑экрана от задней крышки.

Удалите винт Phillips #000 длиной 2,2 мм, фиксирующий динамик к задней крышке.

Вставьте ноготь или плоский конец лопатки в паз корпуса динамика, возле угла задней крышки.

Тяните динамик вниз, отводя его от угла корпуса.

Помогите лопаткой, чтобы вытащить динамик из‑под края задней крышки.

Снимите правый динамик с iPad.

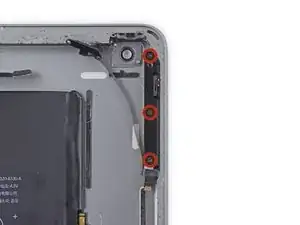

Удалите три винта Phillips #000 длиной 1,4 мм, фиксирующие кронштейн верхнего кабеля компонентов.

Снимите кронштейн верхнего кабеля компонентов.

Если у Вас модель с Wi‑Fi/Cellular, iPad будет выглядеть немного иначе и потребуется удалить два дополнительных винта, чтобы получить доступ к компонентам, закрытым этим кронштейном.

Осталось два куска ленты, фиксирующие левый кабель антенны к задней крышке.

Отклейте ленту от задней крышки.

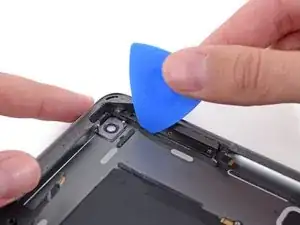

Осторожно вставьте медиатор между корпусом динамика и кронштейном кабеля антенны.

Сдвиньте медиатор в направлении кнопки «Домой», чтобы разрезать клей.

Оттолкните кронштейн от динамика, пока он не освободится от ленты снизу.

Удалите следующие винты Phillips #000:

Два винта длиной 1,4 мм

Один винт длиной 2,3 мм

Вставьте плоский конец лопатки между антенной и узлом динамика.

Сдвиньте лопатку в направлении кнопки «Домой», чтобы разрезать поролоновый клей, фиксирующий антенну.

Снимите левую антенну с iPad.

Снимите ленту, закрывающую разъём левого кабеля динамика.

Используйте заострённый конец лопатки, чтобы приподнять фиксирующую планку разъёма левого кабеля динамика.

Вытащите кабель динамика прямо из его ZIF-разъёма.

Снимите ленту, удерживающую динамик к задней крышке.

Удалите винт Phillips #000 длиной 2,2 мм, фиксирующий динамик к задней крышке.

Аккуратно загните шлейф левого динамика вверх, чтобы он не мешал батарее при выдвижении корпуса динамика.

Вставьте ноготь или плоский конец лопатки в паз в корпусе динамика, рядом с углом задней крышки.

Оттяните динамик вниз, от угла корпуса.

Используйте лопаточку, чтобы помогать вытаскивать динамик из-под кромки задней крышки.

Снимите левый динамик с iPad.

Используйте плоский конец лопаточки, чтобы отсоединить разъем фронтальной камеры от логической платы.

Подденьте только за разъем — не за сам разъемный гнездо.

Отогните кабель фронтальной камеры в сторону.

Между золотистыми контактами кабеля есть немного проводящего клея. При сборке обязательно прижмите контакты для повторного приклеивания.

Используйте плоский конец лопаточки, чтобы отсоединить разъем задней камеры от логической платы.

Подденьте только за разъем — не за сам разъемный гнездо.

Отогните кабель задней камеры в сторону.

Используйте плоский конец лопаточки, чтобы отсоединить разъем аудиовхода (разъема наушников) от логической платы.

Подденьте только за разъем — не за сам разъемный гнездо.

В более новых моделях iPad этот разъем соединён с гнездом на логической плате петлёй ленты. Эту ленту необходимо разрезать, чтобы отсоединить разъём.

Отогните кабель разъёма наушников в сторону.

Используйте плоский конец лопаточки, чтобы отсоединить разъем микрофона от логической платы.

Подденьте только за разъем — не за сам разъемный гнездо.

Снимите любую ленту, закрывающую разъем кабеля верхнего блока кнопок.

Используйте заострённый конец лопаточки, чтобы откинуть фиксирующий язычок разъёма кабеля верхнего блока кнопок.

Выньте кабель верхнего блока кнопок прямо из его ZIF-разъёма.

Удалите два винта Phillips #000 длиной 3,3 мм, крепящие Lightning-порт.

Чтобы найти эти винты, держите iPad вертикально и смотрите вниз на Lightning-порт.

В следующих шагах вы будете использовать разогретый нагреватель (iOpener), чтобы нагреть заднюю крышку iPad и смягчить клей, удерживающий логическую плату.

При каждом повторном нагреве и размещении нагревателя в указанном месте оставляйте его не менее чем на минуту, чтобы клей размягчился через заднюю крышку.

Клей выполнен в виде шести кусочков чёрной поролоновой ленты — ориентируйтесь этим шагом при нагреве и поддевании, чтобы отслеживать расположение каждой части.

Поместите разогретый нагреватель (iOpener) над участком задней крышки возле задней камеры и оставьте не менее чем на минуту, чтобы клей размягчился через заднюю крышку.

Больше времени не повредит, но может потребоваться заново разогреть iOpener и приложить его повторно, если оставить его на задней крышке слишком долго.

При выполнении следующих шагов по поддеванию клея, фиксирующего логическую плату, всегда сначала осторожно проверьте, размягчился ли клей. Если нет — повторно разогрейте iOpener и приложите его к задней крышке.

Осторожно вставьте медиатор под логическую плату, между фронтальной камерой и батареей.

Сдвиньте медиатор в направлении разъёма фронтальной камеры и остановитесь у изгиба логической платы.

Просуньте медиатор под логическую плату от фронтальной камеры к задней камере.

Поместите разогретый нагреватель (iOpener) вдоль нижнего края iPad.

Опять же, дайте iOpener постоять не менее минуты, чтобы клей размягчился через заднюю крышку.

Кабель Lightning приклеен к корпусу с помощью клея. Чтобы отделить клей, Вы будете просовывать медиатор между кабелем и корпусом. Будьте очень осторожны, чтобы не перерезать сам кабель Lightning.

Вставьте медиатор под кабель Lightning в месте его примыкания к плате.

Проведите медиатор вниз и по изгибу кабеля.

Продолжайте проводить медиатор под кабелем, останавливаясь перед изгибом к разъему Lightning.

Двигайтесь медленно и аккуратно. Если медиатор не проходит свободно, примените больше тепла и попробуйте снова. При чрезмерном усилии Вы можете соскользнуть и перерезать кабель Lightning.

Наконец, просуньте медиатор между аккумулятором и самим разъемом Lightning, чтобы отделить остатки клея под кабелем.

Вытяните разъем Lightning прямо из его гнезда в задней части корпуса.

Поместите нагретый iOpener на левую сторону задней части корпуса, там, где приклеена плата.

Держите iOpener не менее минуты, чтобы клей размягчился сквозь заднюю панель.

Вставьте пластиковый инструмент для вскрытия в прямоугольный зазор в верхней части платы и приподнимите плату от задней крышки.

Удерживая инструмент под платой, проведите им вдоль зазора, чтобы освободить верхний край платы от клея.

Подденьте плату в нижней части прямоугольного зазора, рядом с экранирующей пластиной.

Поднимайте край платы медленно. Если вы почувствуете сильное сопротивление, прекратите поддевать и снова нагрейте iOpener.

Просуньте медиатор под плату между ней и аккумулятором.

Проведите медиатор от основания к центру платы, чтобы перерезать клей.

Следите, чтобы не повредить аккумулятор медиатором; прокол аккумулятора может быть очень опасен. Если чувствуете сопротивление, повторно разогрейте и используйте iOpener.

Проведите медиатор вдоль платы.

После того как клей будет перерезан, приподнимите сторону платы со стороны аккумулятора от задней крышки.

Продолжайте поднимать плату вдоль кромки, ближайшей к аккумулятору, пока не сможете вставить медиатор к противоположному краю платы.

Перережьте клей, удерживающий внешний край платы к задней крышке.

Снимите плату с iPad.

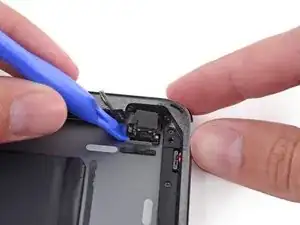

Просуньте пластиковый инструмент под тыльную камеру и подденьте её вверх, чтобы освободить от клея, прикрепляющего её к задней крышке.

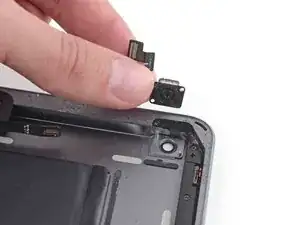

Снимите тыльную камеру.

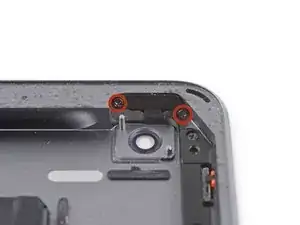

Снимите два винта Phillips #000 длиной 2,3 мм с кронштейна кабеля кнопки питания.

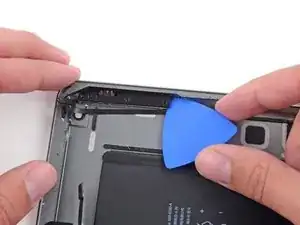

Аккуратно вставьте медиатор между ленточным кабелем кнопки и краем корпуса.

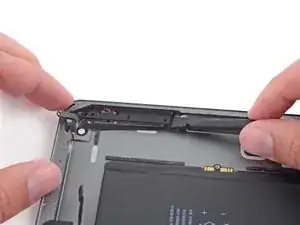

Проведите медиатор вдоль кабеля, останавливаясь у угла корпуса.

Двигайтесь медленно и осторожно — при соскальзывании можно повредить ленточный кабель.

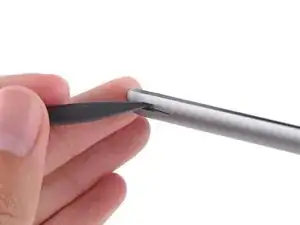

Используйте наконечник лопатки, чтобы толкнуть кнопку питания в заднюю крышку снаружи.

С ослабленным кронштейном кабеля кнопки, отлепите его от задней крышки пинцетом и отведите в сторону.

Не пытайтесь полностью удалить кронштейн кабеля кнопки или сам кабель из iPad, так как он всё ещё прикреплён к остальной сборке кабеля кнопок.

Вдавите кнопку питания в корпус и извлеките её из iPad.

Снимите три винта Phillips #000 длиной 2,3 мм с кронштейна кабеля кнопок.

Поместите нагретый iOpener на верхний левый угол задней крышки, чтобы ослабить клей кронштейна.

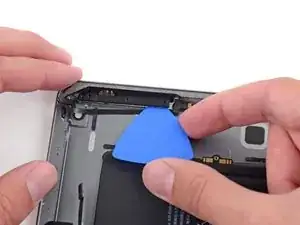

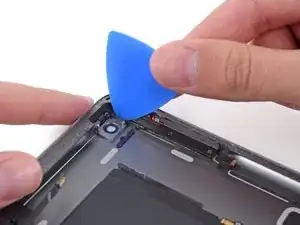

Вставьте медиатор для вскрытия под правый край скобы кнопки, между ней и задней крышкой.

Проведите медиатором по углу, чтобы ослабить клей — но не прорезайте дальше, иначе вы можете повредить кабели кнопки.

Используйте плоский конец лопатки, чтобы поддеть в образовавшийся зазор, приподнимая скобу с клея.

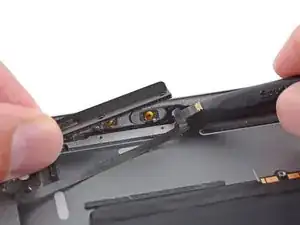

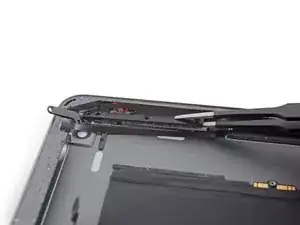

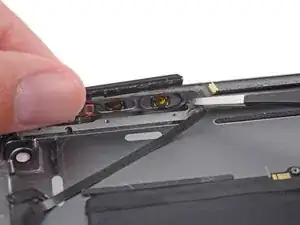

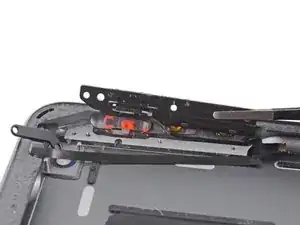

Пинцетом поднимите переднюю часть скобы кнопки вверх, чтобы получить доступ к остальной части ленточного кабеля кнопки.

Не снимайте скобу полностью — она всё ещё прикреплена к ленточному кабелю. Двигайте скобу очень осторожно, иначе вы можете порвать тонкие ответвления ленточного кабеля.

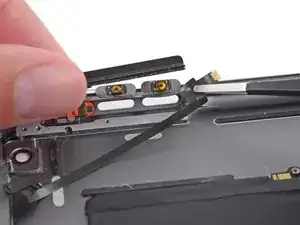

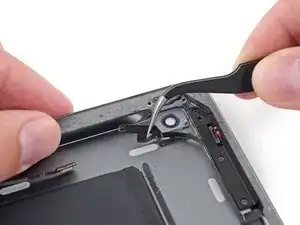

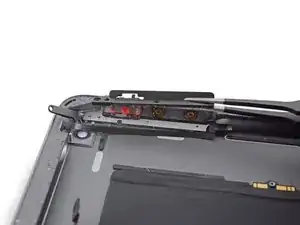

Аккуратно приподнимите соединительный конец кабеля чуть выше задней крышки.

Будьте очень осторожны, чтобы не перерезать маленькие ответвления кабеля, ведущие к кнопкам регулировки громкости.

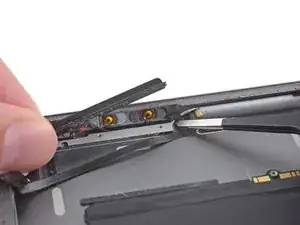

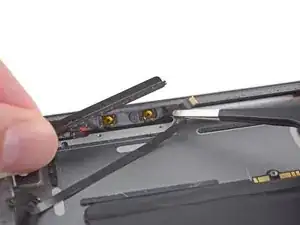

Подденьте остриём лопатки ленточный кабель возле кабелей кнопок, чтобы освободить его от клея, прикрепляющего к задней крышке.

Осторожно выньте кнопку из задней крышки.

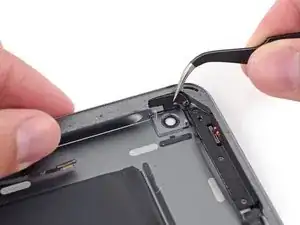

Полезно использовать пинцет, чтобы приподнять соединительный конец кабеля.

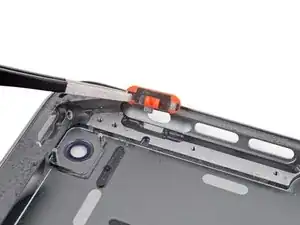

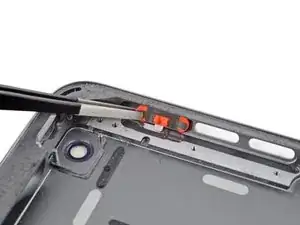

С помощью пинцета извлеките переключатель блокировки поворота/без звука из задней крышки.

Обратите внимание на ориентацию при сборке: маленькая серая защёлка должна совпадать с пазом в задней крышке.

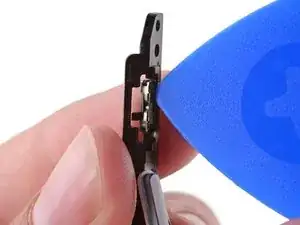

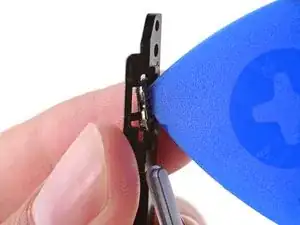

Используйте остриё медиатора, чтобы отжать конец ленточного кабеля переключателя блокировки поворота/без звука от скобы кнопки.

Вместо медиатора может быть удобно извлечь переключатель блокировки поворота/без звука пинцетом.

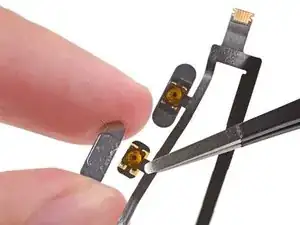

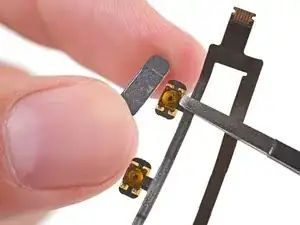

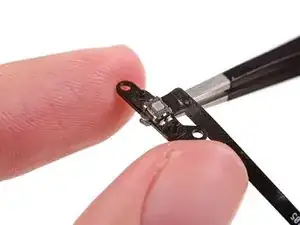

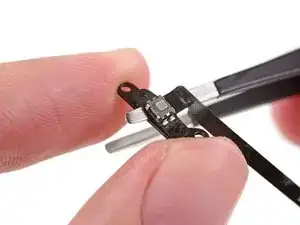

Одной лапкой пинцета аккуратно оторвите механические кнопки от крышек кнопок громкости.

Снимите крышки кнопок.

Обратите внимание на ориентацию при сборке.

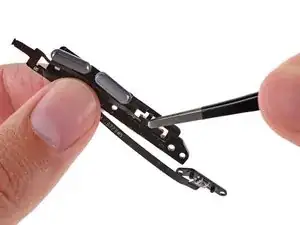

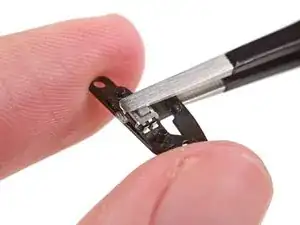

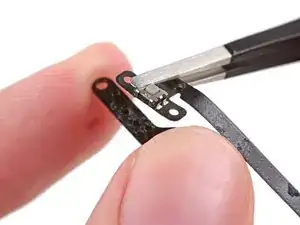

Одной лапкой пинцета подденьте кнопку сна/питания вверх от её скобы.

Снимите кнопку сна/питания со скобы.
