Замена материнской платы Contixo V8
Если ваш Contixo V8 (модель V8X) медленно реагирует, возможны различные неисправности; здесь вы можете определить причину проблемы. Одна из возможных причин — неисправная материнская плата; в этом руководстве показано, как её заменить.
Вам понадобятся два пластиковых инструмента для вскрытия iFixit, крестовая отвёртка Phillips размера #000 и паяльник или паяльный пистолет с тонким жалом. Сведения о пайке и выпайке соединений в устройстве приведены в этом руководстве.
Пластиковая лопатка также может пригодиться, но является необязательной; вместо неё подойдут инструменты для вскрытия iFixit. При выпаивании батареи от материнской платы рекомендуется использовать антистатический браслет и антистатический коврик; см. это руководство для информации по использованию этих средств.
Шаг 1

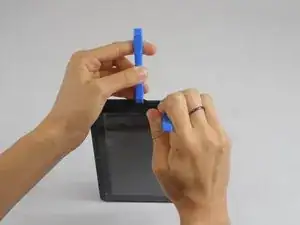

Найдите край планшета, где передняя панель соприкасается с боковинами. Используйте пластиковые инструменты для вскрытия, чтобы осторожно разъединить панели.
Заднюю и переднюю части устройства можно снова соединить, совместив их и нажав по периметру. Убедитесь, что вы обошли весь контур устройства, чтобы обеспечить надёжное сцепление. Вы услышите щелчок — это пластик возвращается на место, это нормально.

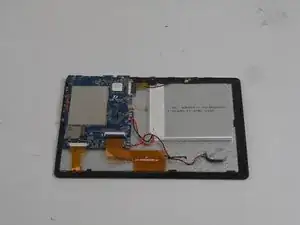

Поднимите лицевую часть планшета.
Шаг 2

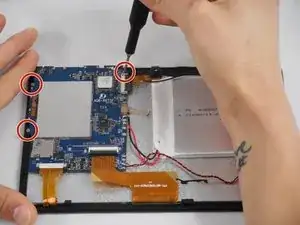

Выверните три винта длиной 1,4 мм с материнской платы крестовой отвёрткой Phillips размера #000.
Шаг 3

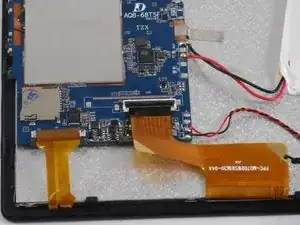

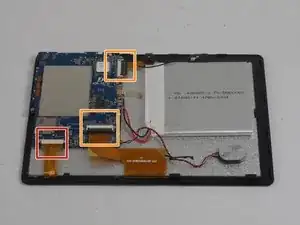

Кабель, отмеченный красным, зафиксирован двумя тёмными фиксаторами; оттяните каждый от кремового разъёма в направлении края планшета. После открытия фиксаторов аккуратно извлеките кабель.
Этот кабель нужно подключать, вставив его конец в разъём с умеренным усилием (чтобы обеспечить надёжный контакт), затем сдвинуть оба тёмных фиксирующих язычка обратно на место вдоль кремового разъёма.

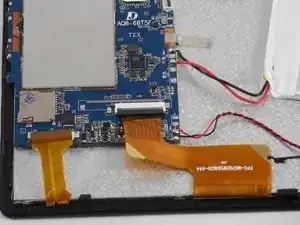

Кабели, отмеченные оранжевым, представляют собой ленточные кабели с нулевым усилием вставки (ZIF). Чтобы отсоединить такое соединение, поднимите тёмный язычок и аккуратно потяните ленту.
ZIF-ленточные кабели переподключаются путём вставки кабеля на место (без усилия, как следует из названия) и опускания тёмного фиксирующего язычка обратно. Если возникают проблемы с повторным подключением ZIF-кабелей, см. это руководство.
Шаг 4

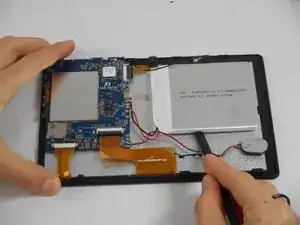

Используйте лопатку (spudger) для разрыва клеевого крепления батареи и поднимите её с основания планшета. В место лопатки можно также использовать один из синих инструментов для вскрытия iFixit.

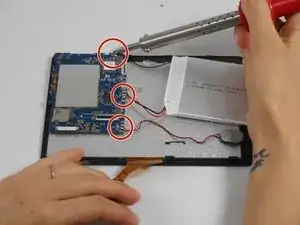

Приложите паяльное жало к трём контактным точкам, чтобы отсоединить материнскую плату от батареи. Советы по пайке и выпайке смотрите в этом руководстве.
При сборке вам потребуется повторно припаять эти контактные точки. Это руководство покажет, как это сделать.
Проявляйте осторожность при выпайке батареи, особенно если у устройства были проблемы с питанием — это может указывать на неисправность батареи. Рассмотрите возможность использования антистатического браслета при работе с батареей и её кабелями.
Шаг 5

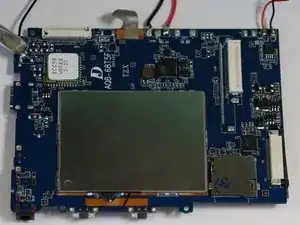

Снимите материнскую плату с основания устройства. Она готова к замене.
Заключение
Для сборки устройства следуйте инструкциям в обратном порядке.
