Замена вентилятора CPU ExoPC Slate
Вентилятор и радиатор — это компоненты, которые предотвращают перегрев устройства. Радиатор обычно изготавливается из термопроводящего металла, такого как медь или алюминий. Внутри вентилятор имеет шариковые подшипники, которые вращаются и уменьшают трение. Со временем эти подшипники могут выйти из строя, что вызовет шум и в конечном итоге может привести к остановке работы вентилятора.
Шаг 1
Переверните ПК экраном вниз и потяните за пластиковую деталь, показанную на изображении. Используйте ногти, чтобы надавить на углубление, где встречаются две пластиковые крышки.
Шаг 2
С помощью отвёртки Phillips #00 удалите два винта в углах.
Левой рукой потяните за открытый участок ПК, одновременно надавливая правой рукой большим пальцем. Это освободит пластиковые зажимы, позволяя задней крышке скользить вниз, как показано на фотографии.
При снятии задней крышки убедитесь, что гибкие соединения, идущие к экрану, не повреждены. Бережно сложите крышку, как книгу.
Шаг 3
Удалите пленку, закрывающую металлический экран.
Удалите 12 винтов с помощью отвёртки Phillips #00.
Снимите экран, оттянув зацепы от батареи. Экран должен полностью сняться.
Шаг 4
Удалите желтую пленку, фиксирующую провода к плате PCB, а также серебристую/серую пленку.

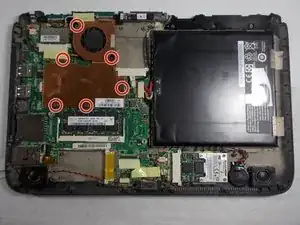

Открутите шесть винтов Philips #00.
Шаг 5

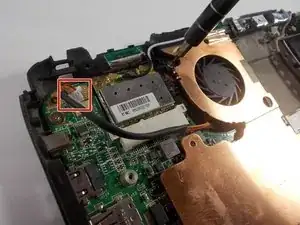

С помощью пинцета отключите соединитель в верхнем левом углу.

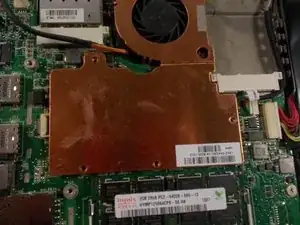

Оттяните радиатор вентилятора от ПК.
С помощью пинцета снимите вентилятор с медного радиатора, освободив металлические зажимы.
Нанесите небольшое количество термопасты на каждую чип.
Прикрепите новый или очищенный вентилятор к радиатору, используя металлические зажимы. Совместите радиатор с отверстиями для винтов и сильно надавите, чтобы распределить термопасту.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
