Замена разъёма для наушников ASUS MeMo Pad FHD10
Это руководство поможет Вам заменить разъём для наушников на ASUS MeMo Pad FHD10. Причины замены разъёма — отсутствие звука в наушниках или то, что устройство не распознаёт наушники при подключении.
ASUS MeMo Pad FHD10 — это планшет с диагональю 10,1", а в устройстве установлен разъём для наушников диаметром 3,5 мм. Перед началом замены отключите зарядное устройство, выключите устройство и извлеките карту памяти. Также обратитесь к руководству iFixit по паянию и распайке, поскольку для удаления разъёма для наушников с материнской платы потребуется паяльник.
Шаг 1
Убедитесь, что устройство выключено в качестве меры предосторожности.
Отключите зарядное устройство и извлеките карту памяти, если она установлена в устройстве.
Вставьте пластиковый инструмент для открытия между передней и задней крышкой по всем сторонам.
Проводите пластиковым инструментом вперёд–назад, чтобы проверить, что задняя крышка отсоединена.
После отсоединения снимите заднюю крышку с экрана устройства.
Шаг 2
Удалите защитную медную наклейку и всю ленту, закреплённую на устройстве.
Пинцетом извлеките ленточные кабели из разъёмов, подключённых к материнской плате.
При работе с пинцетом используйте минимальное усилие и аккуратность, чтобы не повредить компоненты.
Шаг 3
Удалите четыре винта Phillips #00 длиной 2 мм, удерживающие лоток батареи на месте.
Шаг 4
Найдите кабель батареи, подключённый к материнской плате. Используйте ту же технику, что и для ленточных кабелей, чтобы отсоединить кабель батареи.
Извлеките батарею из устройства. После извлечения используйте пластиковый инструмент, чтобы отделить металлическую рамку от батареи.
При отделении металлической рамки держите её за центр, так как батарея состоит из двух отдельных элементов.
Шаг 5
Удалите три винта, используя отвертку Phillips #00.
Шаг 6
Два динамика расположены по противоположным сторонам устройства. Оба представляют собой длинные чёрные элементы с разъёмами для подключения к материнской плате.
Аккуратно отсоедините кабели динамиков от разъёмов на материнской плате, используя пинцет.
Шаг 7
Осторожно снимите динамики руками.
Шаг 8
Удалите пять винтов с помощью отвертки Phillips #00.
Шаг 9
Осторожно отсоедините шнур, соединяющий кнопку питания с материнской платой.
Отведите электрическую ленту, удерживающую разъёмы материнской платы прикреплёнными к корпусу устройства.
Шаг 10
Снимите материнскую плату из устройства руками.
Шаг 11

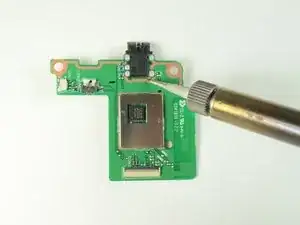

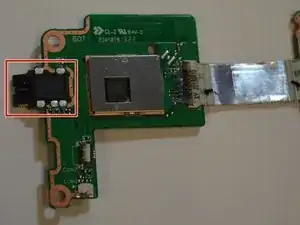

Используя паяльный пистолет, распаяйте разъём для наушников от материнской платы в каждой точке контакта с платой.
Если Вы никогда не пользовались паяльным пистолетом, ознакомьтесь с руководством iFixit по паянию и распайке.
Шаг 12

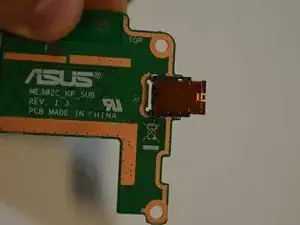

Аккуратно отсоедините разъём для наушников.
Дайте припою остыть перед отсоединением.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
