Замена антенны GPS в планшете Asus MeMO Pad HD 7

Аккуратно снимите заднюю крышку, используя пластиковую открывалку, чтобы отсоединить панель от корпуса.

Оттяните заднюю панель от устройства.

Кнопки громкости могут выпасть из корпуса. Будьте внимательны, чтобы не потерять их.

Откройте разъёмы ZIF на шлейфах данных.

Поднимите белые фиксаторы, потянув за их верхние края — наиболее удалённые от аккумулятора; они поворачиваются поперёк разъёма.

Извлеките шлейф из паза, аккуратно потянув вниз за фиксаторы.

При сборке убедитесь, что шлейфы сенсорного экрана полностью зафиксированы, иначе могут появиться неотзывчивые участки.

Найдите разъём аккумулятора, проследив за проводами, идущими от правого верхнего угла аккумулятора. Чтобы отключить аккумулятор, аккуратно поднимите провода вверх. Если захватить их сложно, используйте лопатку или синюю пластиковую открывалку.

Используя лопатку, аккуратно подденьте аккумулятор. Он приклеен, поэтому может потребоваться небольшое усилие.

Корпус аккумулятора гибкий, будьте осторожны, чтобы не повредить его — в противном случае может произойти утечка химикатов.

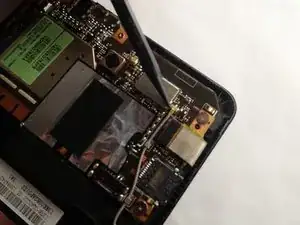

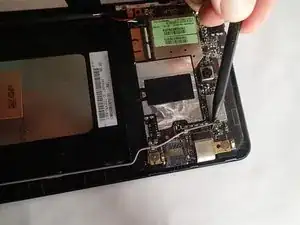

Подденьте шлейф антенны GPS строго вверх, используя лопатку или другой подходящий инструмент. Это серый провод, идущий по правой стороне устройства от динамического излучателя к материнской плате.

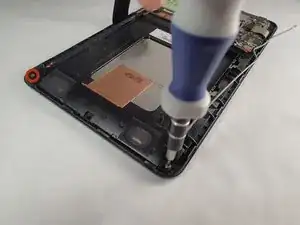

Выкрутите два винта Phillips #000 длиной 2 мм, расположенных слева и справа на корпусе динамика.

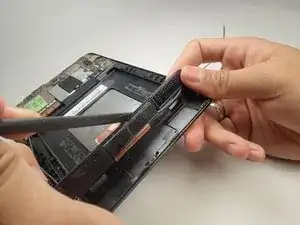

Аккуратно подденьте антенну GPS лопаткой снизу корпуса динамика.

Осторожно отклейте медную ленту, фиксирующую антенну GPS к внутренней стороне корпуса, чтобы не порвать ленту.
