Замена материнской платы Asus MeMO Pad HD 8 ME180A

Планшеты

Вы научитесь, как заменить материнскую плату. Ознакомьтесь с этим руководством, если у вас возникли трудности с материнской платой. Для замены материнской платы вам нужно удалить аккумулятор. Пожалуйста, используйте наше руководство по замене аккумулятора Asus MeMO Pad HD 8 ME180A перед началом.

Шаг 1

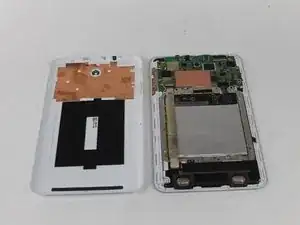

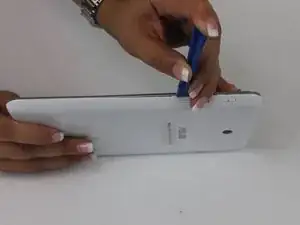

Используйте пластиковый инструмент для открытия, чтобы отделить заднюю половину от передней.

Оттяните заднюю панель от устройства.

Кнопки громкости могут выпасть из корпуса. Будьте осторожны, чтобы не потерять их.

Шаг 2

Убедитесь, что вы используете антистатический браслет.

Шаг 3

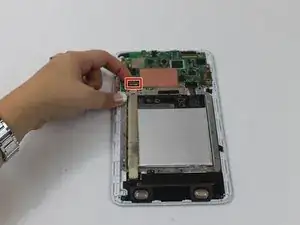

Поднимите белую планку на ZIF-коннекторе и вытяните металлический коннектор.

Шаг 4

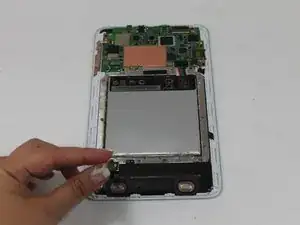

Используя вашу лопатку, надавите на два указанных места, чтобы отключить кабели.

Убедитесь, что кабели сенсорного экрана полностью отключены.

Шаг 5

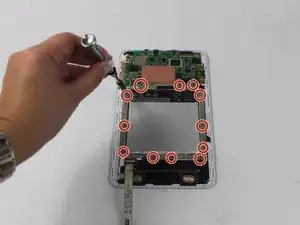

Используя отвертку PH#0, удалите двенадцать серебряных винтов длиной 3,2 мм.

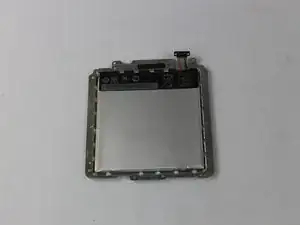

Вытяните аккумулятор.

Шаг 6

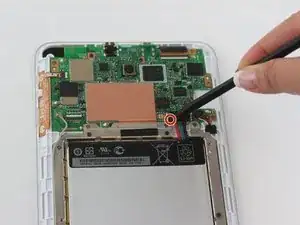

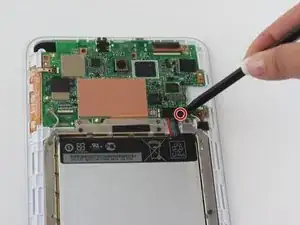

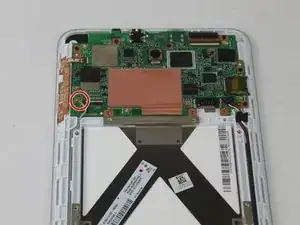

Отключите кабель антенны GPS.

Шаг 7

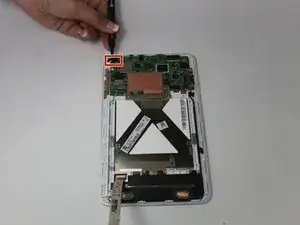

Поверните защелку и вытяните шлейф, чтобы отключить ZIF-коннектор.

Шаг 8

Поверните защелку и вытяните шлейф, чтобы отключить ZIF-коннектор.

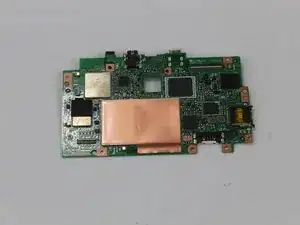

Шаг 9
