Замена камер ASUS MeMo Pad FHD10

Перед началом убедитесь, что устройство выключено в качестве меры предосторожности.

Отключите зарядное устройство и извлеките карту памяти, если она установлена в устройстве.

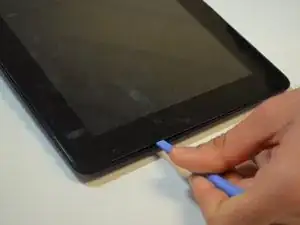

Вставьте пластиковый инструмент для вскрытия между передней и задней крышками со всех сторон.

Проводите пластиковым инструментом вперед и назад, чтобы убедиться, что задняя крышка отсоединена.

После отсоединения снимите заднюю крышку с экрана устройства.

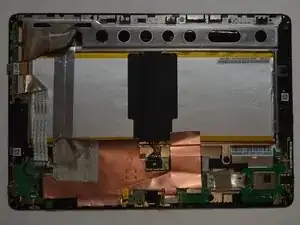

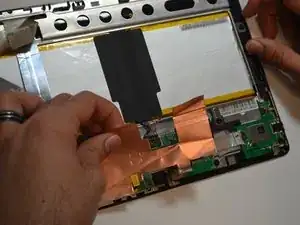

Снимите защитную медную наклейку и всю ленту, приклеенную к устройству.

Пинцетом отсоедините ленточные кабели от их разъемов, присоединённых к материнской плате.

При работе пинцетом используйте минимальное усилие и точность, чтобы не повредить компоненты.

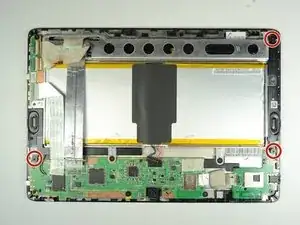

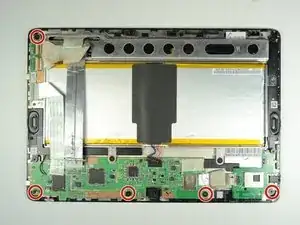

Выверните четыре винта Phillips #00 длиной 2 мм, фиксирующих поддон аккумулятора.

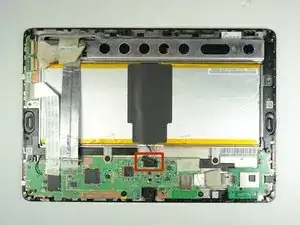

Найдите кабель аккумулятора, подключённый к материнской плате. Используя ту же технику, что и для ленточных кабелей, отсоедините и кабель аккумулятора.

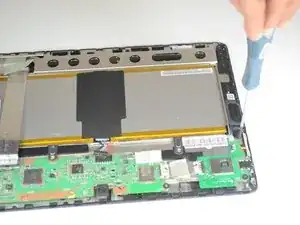

Извлеките аккумулятор из устройства. После извлечения используйте пластиковый инструмент, чтобы отделить металлическую рамку от аккумулятора.

При отделении металлической рамки держите за центр, так как аккумулятор состоит из двух отдельных ячеек.

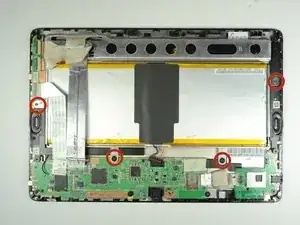

Выверните три винта с помощью отвертки Phillips #00.

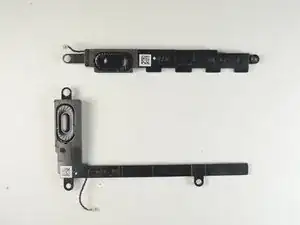

Два динамика расположены по противоположным сторонам устройства. Оба представляют собой длинные чёрные элементы с разъёмами для подключения к материнской плате.

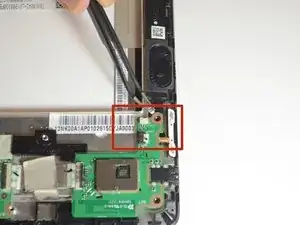

Осторожно отсоедините кабели динамиков от их разъемов на материнской плате с помощью пинцета.

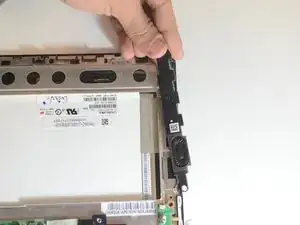

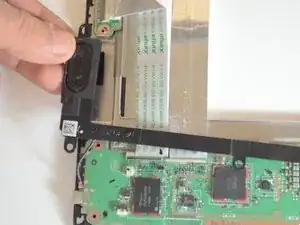

Осторожно извлеките динамики вручную.

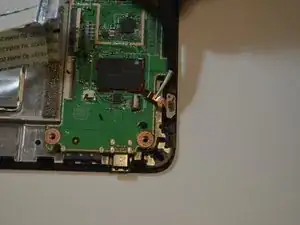

Выверните пять винтов с помощью отвертки Phillips #00.

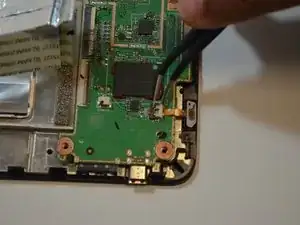

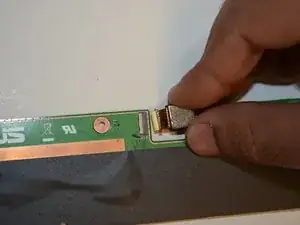

Аккуратно отсоедините шлейф, соединяющий кнопку включения/выключения с материнской платой.

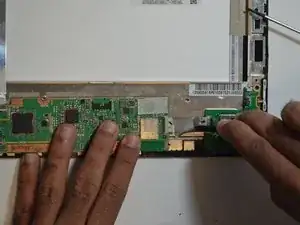

Отклейте электротехническую ленту, фиксирующую соединения материнской платы к раме устройства.

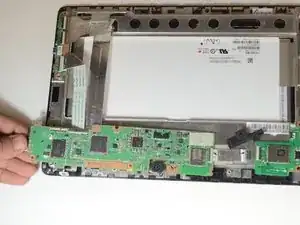

Извлеките материнскую плату из устройства вручную.

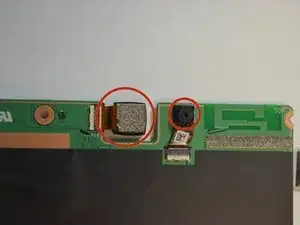

Определите местоположение передней и задней камер на материнской плате.

Переднюю и заднюю камеры можно извлечь, аккуратно потянув их руками.
