Замена узла динамика Asus MeMO Pad HD 7

Осторожно снимите заднюю панель, используя пластиковый инструмент для открытия, чтобы отстегнуть панель от корпуса.

Оттяните заднюю панель от корпуса устройства.

Кнопки громкости могут выпасть из корпуса. Следите, чтобы не потерять их.

Разблокируйте ZIF-разъёмы на гибких шлейфах данных.

Поднимите белые фиксаторы, приподняв их верхний край — край, удалённый от батареи; они откидываются по ширине разъёма.

Выньте шлейф из слота, аккуратно потянув вниз за фиксаторы.

При сборке убедитесь, что шлейфы сенсорного экрана полностью вставлены, иначе возможны неотзывчивые участки сенсора.

Найдите разъём батареи, проследив провода, идущие от верхнего правого края батареи. Чтобы отключить батарею, аккуратно приподнимите провода. Если за них трудно схватиться, используйте лопатку или пластиковый инструмент для аккуратного поддёма.

С помощью лопатки осторожно подденьте батарею. Она приклеена, поэтому может потребоваться небольшое усилие.

У батареи мягкий корпус, не разрывайте его — из повреждённой батареи могут вытекать химические вещества.

Открутите два винта Phillips #000 длиной 2 мм, расположенные слева и справа от корпуса динамика.

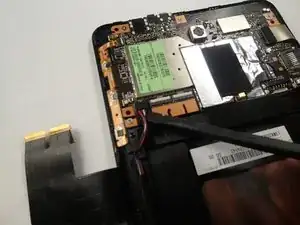

Найдите провода динамика слева от батареи. Снимите разъём, аккуратно потянув вверх или поддев инструментом, если захват затруднён.

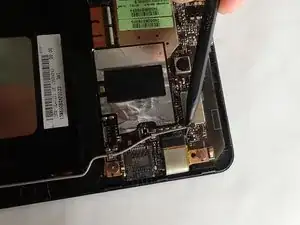

Отсоедините кабель GPS-антенны, поддев его прямо вверх с помощью лопатки или похожего инструмента. Это будет серый провод, идущий по правой стороне устройства от корпуса динамика к плате.

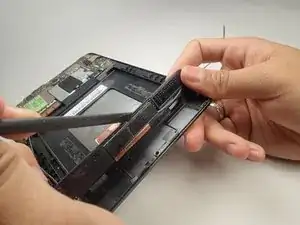

С помощью лопатки аккуратно отодвиньте GPS-антенну от нижней части корпуса динамика.

После отсоединения GPS-антенны от нижней части корпуса динамика её можно извлечь из устройства.
