Замена материнской платы Asus MeMO Pad 8 ME181C

Вставьте пластиковый инструмент для открывания в зазор между задней крышкой и экраном.

Проведите пластиковым инструментом по периметру устройства, чтобы полностью снять заднюю крышку.

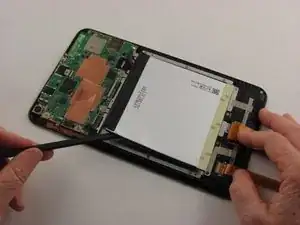

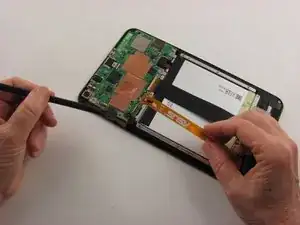

Используйте плоский конец нейлоновой лопатки, чтобы поднять фиксирующую защёлку ZIF‑коннектора, удерживающую оранжевый шлейф материнской платы.

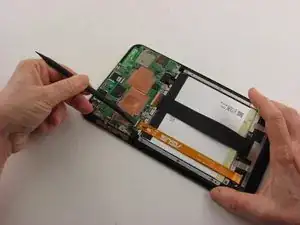

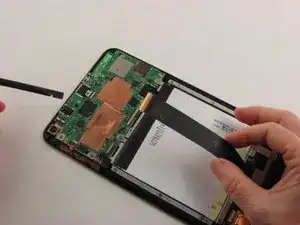

Используйте плоский конец нейлоновой лопатки, чтобы поднять фиксирующую защёлку ZIF‑коннектора, удерживающую чёрный шлейф материнской платы.

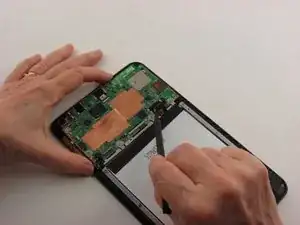

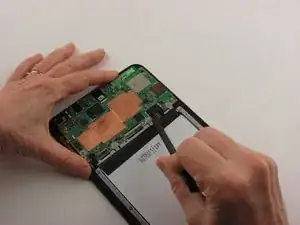

Используйте заострённый конец нейлоновой лопатки, чтобы поджать разъём аккумулятора и отсоединить его.

При повторном подключении кабеля аккумулятора после замены нажмите на разъём пальцем, пока он не защёлкнется на месте.

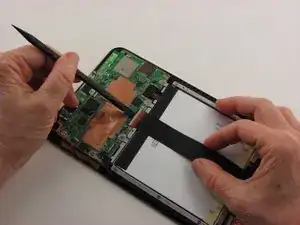

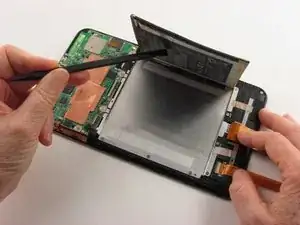

Используйте плоский конец нейлоновой лопатки, чтобы поддеть аккумулятор и приподнять его.

Аккумулятор закреплён на клею. Для отделения аккумулятора от корпуса потребуется некоторое усилие.

Если необходимо удалить материнскую плату, возможно будет проще выполнить этот шаг одновременно с извлечением материнской платы позже.

Работая сверху вниз, открутите все винты крестовой отвёрткой #000 Phillips (всего 20 штук).

(2) винта расположены в верхних углах. ПРИМЕЧАНИЕ: эти винты находятся в динамиках.

(4) винта расположены вдоль верхней части аккумулятора, (3) вдоль каждой стороны аккумулятора и (3) вдоль нижней части аккумулятора.

(1) винт посередине материнской платы со стороны с оранжевым шлейфом, (4) винта в нижней части материнской платы.

Убедитесь, что аккумулятор отключён от материнской платы, отсоединив шлейфы.

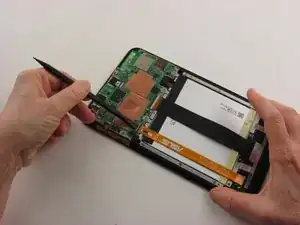

Перед снятием всей сборки сначала отсоедините боковые кнопки и камеры от материнской платы с помощью пинцета.

Материнскую плату проще всего извлечь одновременно с аккумулятором. См. шаг 5 для подробностей.

Пока устройство открыто, у вас есть возможность проверить наличие других повреждений материнской платы или связанных компонентов.
