Замена фронтальной камеры Asus MeMO Pad HD 7
Руководство по замене фронтальной камеры простое и понятное. Этот процесс требует немного больше усилий, чем замена таких простых компонентов, как аккумулятор. Тем не менее, замена камеры может быть выполнена за несколько простых шагов.
Шаг 1

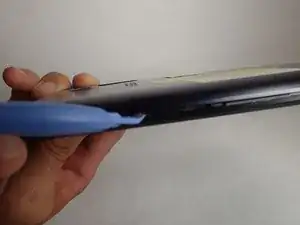

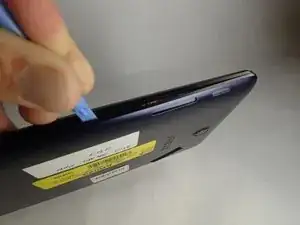

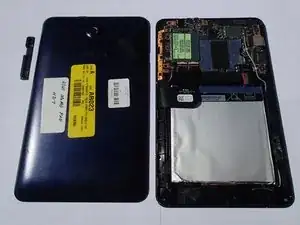

Аккуратно снимите заднюю панель с помощью пластикового инструмента для вскрытия.
Отведите заднюю панель в сторону от устройства.
Кнопки громкости могут выпасть из корпуса. Будьте внимательны, чтобы не потерять их.
Шаг 2

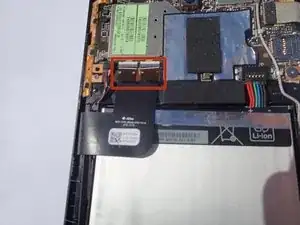

Откройте разъёмы ZIF на кабелях данных.
Поднимите белые фиксаторы, потянув за их верхние края — самые дальние от аккумулятора — они поворачиваются поперёк разъёма.
Извлеките кабель из разъёма, аккуратно потянув за фиксаторы вниз.
При сборке убедитесь, что кабели сенсорного экрана полностью вставлены, иначе могут появиться нечувствительные участки.
Шаг 3

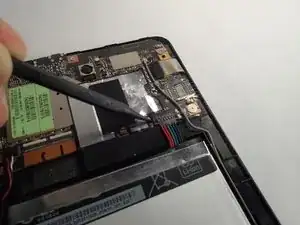

Найдите разъём аккумулятора, проследив за проводами, идущими от правого верхнего угла аккумулятора. Чтобы отключить аккумулятор, аккуратно поднимите провода вверх. Используйте лопатку или синий пластиковый инструмент для вскрытия, чтобы аккуратно приподнять провода, если за них трудно ухватиться.
Шаг 4

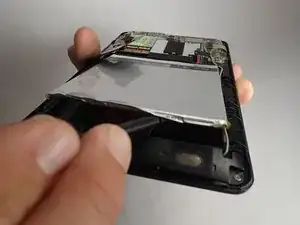

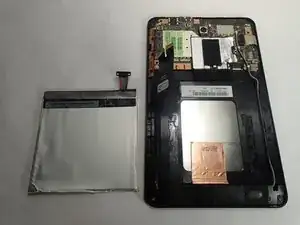

С помощью лопатки аккуратно подденьте аккумулятор. Он приклеен, поэтому может потребоваться небольшое усилие.
Корпус аккумулятора мягкий, будьте осторожны, не порвите его, чтобы не допустить утечки химических веществ.
Шаг 5

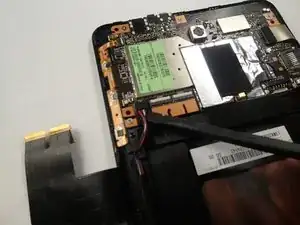

Найдите провода динамика с левой стороны от аккумулятора. Отсоедините разъём, аккуратно потянув вверх, или подденьте инструментом, если за него трудно ухватиться.
Шаг 6

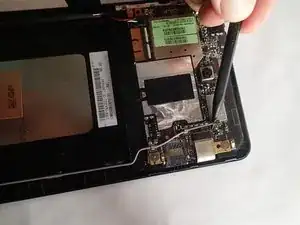

Подденьте антенну GPS, потянув кабель строго вверх с помощью лопатки или аналогичного инструмента. Это серый провод, идущий вдоль правой стороны устройства от динамика к материнской плате.
Шаг 7

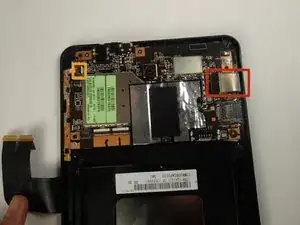

Отсоедините ленточный кабель материнской платы, расположенный с правой стороны платы. У разъёма ровная верхняя часть. Извлеките его, поддев лопаткой строго вверх.
Найдите разъём кнопок громкости и питания с левой стороны материнской платы. Отключите разъём ZIF, подняв защёлку на разъёме вверх и вытащив кабель напрямую.
Шаг 8

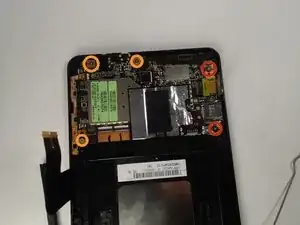

Открутите два винта №000 Phillips длиной 1,5 мм с правой стороны материнской платы.
Открутите три винта №000 Phillips длиной 2 мм с левой и центральной части платы.
Теперь плату можно аккуратно поднять вверх.
Шаг 9
Поверните материнскую плату стороной с фронтальной камерой.
С помощью пинцета возьмитесь за камеру и потяните строго вверх, чтобы извлечь её.
Заключение
Чтобы собрать устройство, выполните данные инструкции в обратном порядке.
