Замена фронтальной камеры Asus MeMO Pad 8 ME181C

Вставьте пластиковый инструмент для открытия в зазор между задней крышкой и экраном.

Пройдитесь пластиковым инструментом по периметру устройства, чтобы полностью снять заднюю крышку.

Используйте плоский конец нейлоновой лопатки, чтобы поднять удерживающую защёлку ZIF-коннектора, удерживающего оранжевый шлейф материнской платы.

Используйте плоский конец нейлоновой лопатки, чтобы поднять удерживающую защёлку ZIF-коннектора, удерживающего чёрный шлейф материнской платы.

Используйте заострённый конец нейлоновой лопатки, чтобы отщёлкнуть разъём батареи.

При повторном подключении кабеля батареи после замены прижмите разъём батареи пальцем до щелчка, чтобы он встал на место.

Используйте плоский конец нейлоновой лопатки, чтобы поддеть батарею.

Батарея закреплена на клею. Для отделения батареи от устройства требуется некоторое усилие.

Если требуется снять материнскую плату, возможно будет удобнее выполнить этот шаг одновременно с удалением материнской платы позже.

Работая сверху вниз, удалите все винты с помощью крестовой отвертки #000 — всего (20) винтов.

(2) винта расположены в верхних углах. ПРИМЕЧАНИЕ: Эти винты находятся в динамиках.

(4) винта расположены вдоль верхней части батареи, (3) по каждой стороне батареи и (3) вдоль нижней части батареи.

(1) винт в середине материнской платы на стороне с оранжевым шлейфом, (4) винта в нижней части материнской платы.

Убедитесь, что батарея отключена от материнской платы, отсоединив шлейфы.

Перед снятием всей сборки сначала отсоедините боковые кнопки и камеры от материнской платы пинцетом.

Материнскую плату легче снять одновременно с батареей. См. Шаг 5 для дополнительных сведений.

Пока устройство открыто, у вас есть возможность проверить, нет ли других повреждений материнской платы или связанных частей.

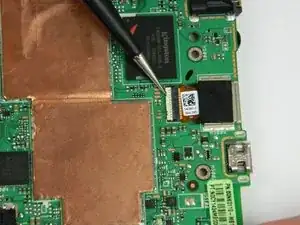

В середине материнской платы будет маленький шлейф (белую язычок нужно приподнять, чтобы удалить шлейф).

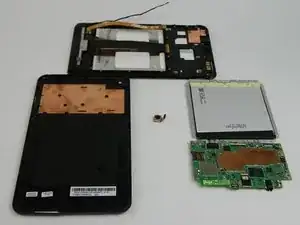

Переверните сборку материнской платы и извлеките камеру. Теперь можно заменить фронтальную камеру.
