Замена камеры Asus MeMO Pad HD 8 ME180A
Вы узнаете, как заменить камеру. Ознакомьтесь с этим руководством, если у вас возникают проблемы с камерой. Для замены камеры необходимо снять аккумулятор и материнскую плату. Пожалуйста, используйте наше руководство по замене аккумулятора Asus MeMO Pad HD 8 ME180A и руководство по замене материнской платы Asus MeMO Pad HD 8 ME180A, чтобы выполнить эти шаги перед началом работы.
Шаг 1
Используйте пластиковый инструмент для вскрытия, чтобы отделить заднюю часть от передней.
Оттяните заднюю панель от устройства.
Кнопки регулировки громкости могут выпасть из корпуса. Будьте осторожны, чтобы не потерять их.
Шаг 2
Убедитесь, что вы носите антистатический браслет.
Шаг 3
Поднимите белую планку на ZIF-разъёме и вытяните металлический разъём наружу.
Шаг 4
Используя лопатку, нажмите на две отмеченные точки, чтобы освободить кабели.
Убедитесь, что кабели сенсорного экрана полностью отключены.
Шаг 5
С помощью отвертки PH#0 выкрутите двенадцать серебристых винтов длиной 3.2 мм.
Вытяните аккумулятор.
Шаг 6
Отключите кабель GPS-антенны.
Шаг 7
Переведите защёлку и потяните шлейф, чтобы отключить ZIF-разъём.
Шаг 8
Переведите защёлку и потяните шлейф, чтобы отключить ZIF-разъём.
Шаг 9
Используйте отвертку PH#0, чтобы открутить шесть чёрных винтов длиной 3.0 мм.
Поднимите материнскую плату строго вверх и снимите её.
Шаг 10

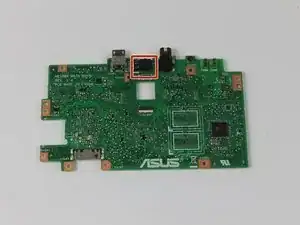

После снятия материнской платы переверните её так, чтобы фронтальная камера была обращена к вам.
Снимите фронтальную камеру.
Шаг 11

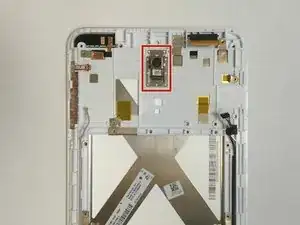

После снятия фронтальной камеры переверните устройство так, чтобы тыльная камера была обращена к вам.
С помощью пинцета захватите тыльную камеру и потяните её прямо наружу.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
