Замена задней камеры Asus MeMO Pad 8 ME181C
Из-за особенностей заменяемого компонента обязательно надевайте подходящие перчатки, чтобы избежать попадания кожных масел или остатков на объектив камеры, так как это может препятствовать нормальной работе объектива. Также будьте осторожны при снятии и подключении шлейфов, так как они очень хрупкие, и внутренние повреждения провода могут привести как к поломке камеры, так и к повреждению других компонентов.
Шаг 1

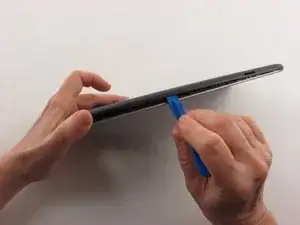

Вставьте пластиковый инструмент для открытия в шов между задней крышкой и экраном.

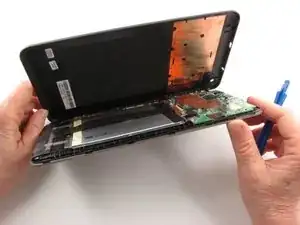

Обведите пластиковым инструментом вокруг устройства, чтобы полностью снять заднюю крышку.
Шаг 2

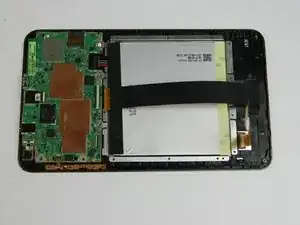

Работая сверху вниз, снимите все винты с помощью отвертки с головкой Philips #000, всего (20) штук.
(2) винта находятся в верхних углах. ПРИМЕЧАНИЕ: Эти винты находятся в динамиках.
(4) винта располагаются вдоль верхней части батареи, (3) по каждой стороне батареи и (3) вдоль нижней части батареи.
(1) винт посередине материнской платы на стороне с оранжевым шлейфом, (4) винта в нижней части материнской платы.
Шаг 3

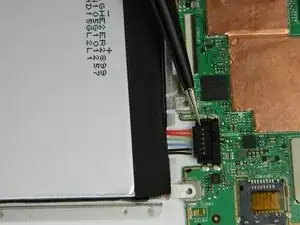

Убедитесь, что батарея отключена от материнской платы, отключив шлейфы.
Шаг 4

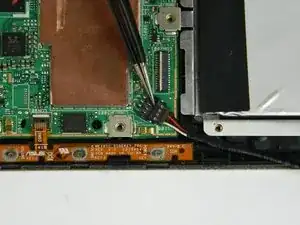

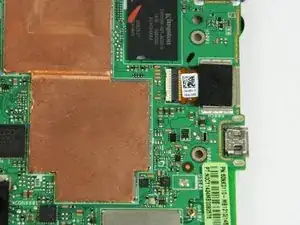

Перед тем как удалить весь узел, сначала отключите боковые кнопки и камеры от материнской платы с помощью пинцета.
Материнскую плату легче всего удалить одновременно с батареей. Смотрите Шаг 5 для получения дополнительных данных.
Шаг 5

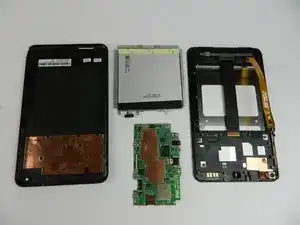

Пока устройство открыто, у вас есть возможность проверить наличие других повреждений материнской платы или других связанных частей.
Шаг 6

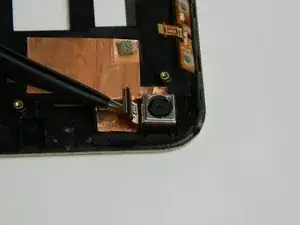

Теперь осторожно подденьте заднюю камеру с помощью лопатки.
Будьте осторожны при использовании лопатки, чтобы инструмент не соскользнул и не повредил другие компоненты планшета.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
