Замена материнской платы Samsung Galaxy Tab 7.0 Sprint

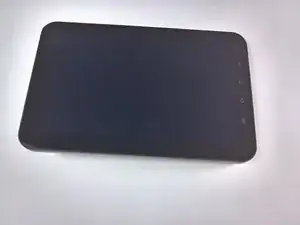

Полностью выключите устройство.

Отключите и снимите все кабели, подключённые к устройству (например, зарядные устройства или наушники).

Поместите устройство на ровную, устойчивую и чистую поверхность.

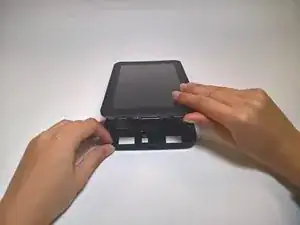

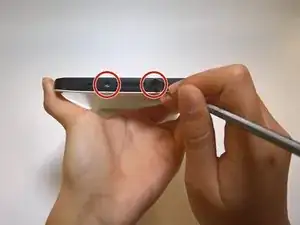

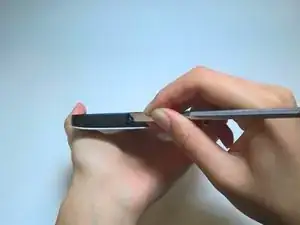

Снимите пластиковые защёлки в нижней части устройства с помощью металлической лопатки, как показано на фотографиях.

Убедитесь, что у вас есть место для хранения мелких деталей, чтобы они были доступны, но не терялись.

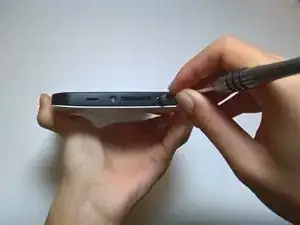

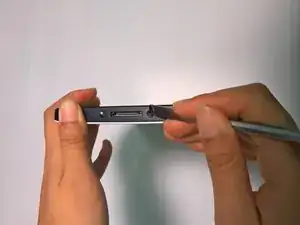

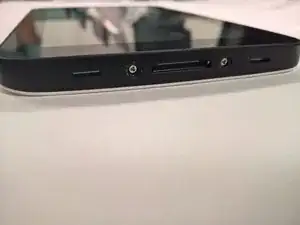

Используя отвёртку Tri-Point YO, выкрутите два винта Tri-Wing длиной 4.1 мм.

Поместите снятые винты в место, аналогичное тому, где вы положили защёлки, снятые на предыдущем шаге.

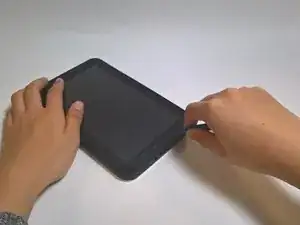

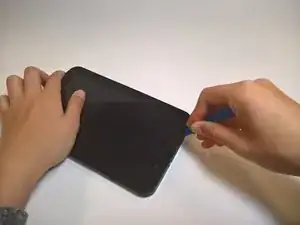

Вставьте пластиковый инструмент для вскрытия между передней и задней панелями в правом нижнем углу.

Медленно надавите инструментом, чтобы образовалась небольшая щель между передней и задней панелями.

Держа инструмент устойчиво, проведите им по нижней части устройства справа налево. Это увеличит зазор между передней и задней панелями.

При вставлении инструмента в корпус прикладывайте давление к экрану и корпусу медленно и равномерно. Слишком сильное или резкое давление может привести к трещинам на экране.

Оставьте ранее использованный инструмент зафиксированным в корпусе.

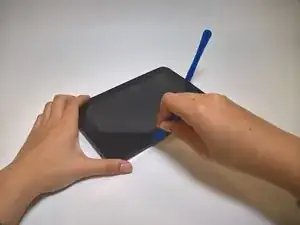

Вставьте другой пластиковый инструмент для вскрытия в нижнюю часть левой стороны, как показано.

Используя аналогичную процедуру предыдущего шага, проведите инструментом вдоль боковой стороны и расширьте зазор между передней и задней панелями. На этот раз проводите инструмент снизу вверх.

Повторите этот процесс для правой стороны устройства, начиная с нижней части правой стороны.

Некоторые из вставленных инструментов могут выскочить. Просто вставьте их обратно на прежние места и продолжайте работу.

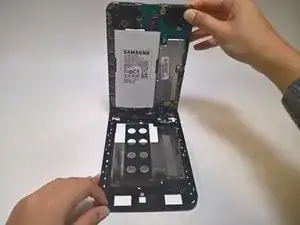

Держась за нижнюю часть устройства, приподнимите переднюю панель от задней панели.

Снимайте переднюю панель медленно, чтобы случайно ничего не повредить.

Положите переднюю панель на стол батареей вверх.

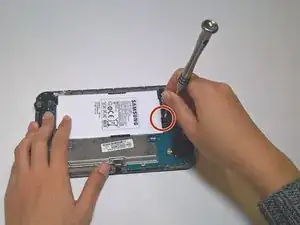

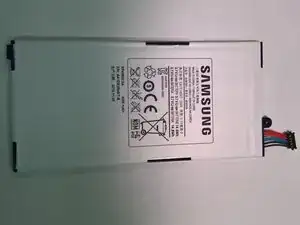

Найдите небольшой винт, закрепляющий аккумулятор на материнской плате, и выкрутите его с помощью крестовой отвёртки Phillips #00.

Не забудьте сохранить винт для последующей сборки.

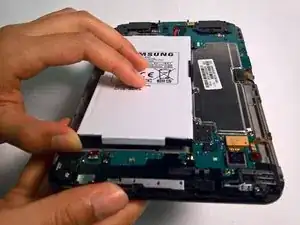

Поднимите нижнюю часть аккумулятора.

Используйте пластиковый инструмент для вскрытия, чтобы отсоединить коннектор батареи от материнской платы. Тяните вверх строго по вертикали.

Не прокалывайте аккумулятор отвёрткой или инструментом для вскрытия.

С помощью пластикового инструмента отсоедините следующие 5 разъёмов:

Разъём для наушников/микрофона

Кабель регулировки громкости

Кабель сенсорного экрана

Кабель подсветки кнопок управления

Кабель передачи данных дисплея

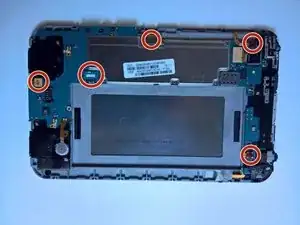

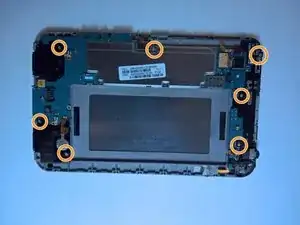

Используйте крестовую отвёртку, чтобы выкрутить семь винтов, фиксирующих материнскую плату.

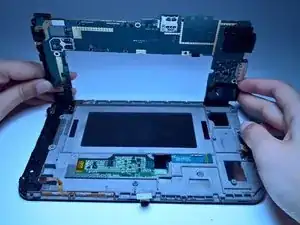

Аккуратно поднимите материнскую плату и извлеките её из задней панели.

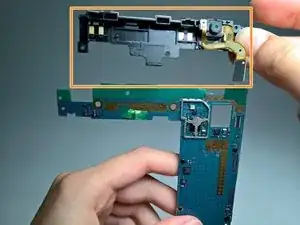

Переверните материнскую плату и с помощью лопатки отсоедините разъём фронтальной камеры.

Снимите экранирующую пластину EMI с материнской платы.
