Замена передней панели iPad 3 4G

Рекомендуем заранее очистить микроволновую печь, так как грязь на дне может прилипнуть к iOpener.

Поместите iOpener в центр микроволновой печи.

Для микроволновых печей с вращающимся поддоном: убедитесь, что блюдо свободно вращается. Если iOpener застрянет, он может перегреться и загореться.

Нагрейте iOpener в течение тридцати секунд.

В зависимости от мощности вашей микроволновки может потребоваться больше или меньше времени. iOpener считается достаточно нагретым, когда его почти горячо трогать.

В течение ремонта по мере остывания iOpener подогревайте его в микроволновке дополнительно по тридцать секунд за раз.

Остерегайтесь перегрева iOpener во время ремонта. Перегрев может привести к разрыву iOpener. Не пытайтесь нагревать выше 100˚C (212˚F).

Никогда не прикасайтесь к iOpener, если он выглядит раздутым.

Если iOpener в центре всё ещё слишком горяч, продолжайте использовать его, ожидая дополнительного охлаждения перед следующим нагревом. Правильно нагретый iOpener должен оставаться тёплым до 10 минут.

Достаньте iOpener из микроволновки, держа его за один из двух плоских концов, чтобы избежать горячего центра.

iOpener будет очень горячим, поэтому будьте осторожны при обращении с ним. При необходимости используйте прихватку для духовки.

Если у вас нет микроволновки, выполните этот шаг для нагрева iOpener в кипящей воде.

Наполните кастрюлю или сковороду достаточным количеством воды, чтобы полностью погрузить iOpener.

Доведите воду до кипения. Выключите нагрев.

Поместите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружен в воду.

Достаньте нагретый iOpener из горячей воды щипцами.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за торцевые вкладки.

Ваш iOpener готов к использованию! Если нужно повторно нагреть iOpener, доведите воду до кипения, выключите нагрев и поместите iOpener в воду на 2–3 минуты.

Если стекло дисплея треснуло, чтобы удержать дальнейшее разрушение и предотвратить травмы при ремонте, заклейте стекло лентой.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты на дисплей iPad, пока вся лицевая часть не будет покрыта.

Это удержит осколки стекла и обеспечит структурную целостность при поддевании и подъёме дисплея.

По возможности следуйте остальной части руководства как указано. Однако при повреждённом стекле оно, вероятно, продолжит трескаться в процессе работы, и вам может потребоваться металлический инструмент, чтобы вычерпать стекло.

Наденьте защитные очки, чтобы защитить глаза, и будьте осторожны, чтобы не повредить ЖК-экран.

Поскольку в ходе процедуры вы можете иметь дело с разбитым стеклом, настоятельно рекомендуем надеть защитные очки для защиты от летящих осколков.

Положите iOpener плоско вдоль правого края iPad, разглаживая его так, чтобы обеспечить хороший контакт между поверхностью iPad и iOpener.

Оставьте пакет на iPad примерно на 90 секунд перед попыткой открыть переднюю панель.

В верхнем правом углу iPad имеется небольшой разрыв в клеевом кольце, примерно в 2,0 дюйма (~5 см) от верхнего края iPad. Вы собираетесь воспользоваться этой слабостью.

Выравняйте инструмент по кнопке без звука. Вставьте кончик пластиковой монтажной лопатки в зазор между передним стеклом и пластиковой рамкой. Вставляйте только самый кончик инструмента, ровно настолько, чтобы расширить трещину.

Чтобы ввести зажатый кончик инструмента между стеклом и пластиком, может потребоваться усилие. Работайте терпеливо и аккуратно, покачивая пластиковой лопаткой взад-вперёд по мере необходимости.

Убедитесь, что вы разместили инструмент в правильном месте — между пластиковой рамкой дисплея и передним стеклом.

Держав кончик пластиковой лопатки зажатым между передним стеклом и пластиковой рамкой, вставьте пластиковую карточку в зазор прямо рядом с лопаткой.

Удалите пластиковую лопатку из iPad и протолкните пластиковую карточку глубже под переднее стекло на глубину около 0,5 дюйма.

Пока вы работаете над ослаблением клея с правой стороны iPad, снова нагрейте iOpener и поместите его на нижний край iPad.

Пока нижний край прогревается iOpener, начните отслоение клея от правого края iPad.

Проводите медиатором вдоль кромки iPad, отрывая клей по мере продвижения.

Клей очень прочный, может потребоваться значительная сила. Работайте аккуратно.

Если кончик медиатора виден под передним стеклом, выньте медиатор немного. Хотя использование медиатора на такой глубине ничему не повредит, на ЖК-дисплей может попасть клей.

Возможно, потребуется вернуть разогретый iOpener на правый край iPad по мере отслоения клея. Это зависит от того, сколько времени iPad успел остыть во время работы.

Если медиатор застрял в клее, «катайте» его вдоль боковины iPad, продолжая отрывать клей.

Прежде чем вынуть первый медиатор из нижнего угла iPad, вставьте второй медиатор под правый край переднего стекла, чтобы клей не слипся вновь.

Разогрейте iOpener снова и переместите его на верхний край iPad.

Следующие шаги требуют предельной осторожности.

Wi‑Fi‑антенна прикреплена к правому нижнему краю задней крышки iPad винтами и кабелем. Из‑за расположения антенны необходимо действовать осторожно, иначе возможны необратимые повреждения антенны.

Вам нужно ослабить клей, крепящий антенну к передней панели, не повредив тонкие элементы крепления антенны к нижней части iPad. Тщательно следуйте следующим шагам.

Проведите медиатором вокруг правого нижнего угла iPad, отрывая там клей.

Не вводите медиатор дальше правого нижнего угла. Вы можете повредить Wi‑Fi‑антенну.

На этом шаге нужно перемещать медиатор вдоль правого нижнего края передней панели. Wi‑Fi‑антенна находится очень близко к углу и легко перерезается при неправильном отвождении клея.

Не вытаскивайте медиатор полностью из‑под переднего стекла, выньте его немного так, чтобы примерно 1/8" (3 мм) кончика осталось под стеклом.

Проведите кончиком медиатора вдоль нижнего края iPad, отрывая клей над Wi‑Fi‑антенной.

Как только вы пройдёте мимо Wi‑Fi‑антенны (примерно 3" (75 мм) от правого края, или прямо рядом с кнопкой «Домой»), вставьте медиатор снова на полную глубину.

Проведите медиатором вправо, отрывая клей, фиксирующий Wi‑Fi‑антенну к переднему стеклу.

Антенна прикреплена к нижней части iPad винтами и кабелем. Этот шаг отделяет антенну от передней панели, чтобы при снятии панели антенна не повредилась.

Продолжайте отрывать клей вдоль нижней части iPad, вынимая медиатор настолько, чтобы обогнуть кнопку «Домой», и вставляя его снова на глубину 1/2 дюйма (10 мм), когда медиатор пройдет мимо кнопки.

Если клей вдоль нижнего края слишком остыл, разогрейте iOpener, чтобы согреть рабочую область.

Не нагревайте iOpener более минуты за раз и всегда ждите как минимум две минуты перед повторным нагревом.

Продолжайте отрывать клей по всей нижней кромке iPad.

На моделях iPad 4 вставляйте медиатор в этой области не глубже 1/2 дюйма (10 мм), чтобы не повредить шлейф кнопки «Домой».

Оставьте медиатор зажатым под передним стеклом рядом с кнопкой «Домой».

Разогрейте iOpener в микроволновке и положите его на левый край iPad, чтобы начать разогрев клея в этой секции.

Проводите медиатором вдоль верхнего края iPad, слегка вынимая его, чтобы обойти кронштейн фронтальной камеры.

Клей в этой области очень толстый, может потребоваться значительная сила. Работайте медленно и аккуратно, чтобы не поскользнуться и не пораниться и не повредить iPad.

Если клей слишком остыл, положите iOpener обратно на верхний край и продолжайте работу. Если iOpener остыл, разогрейте его снова.

Если медиатор застревает в клее, «катайте» его, как показано в шаге 9.

Продолжайте отрывать клей вдоль верхнего края iPad и проведите медиатором вокруг верхнего левого угла.

Если клей достаточно тёплый, снимите iOpener с iPad для удобства. Если клей всё ещё липкий, разогрейте iOpener и положите его на левый край во время работы.

Сдвиньте медиатор вдоль левого края iPad, освобождая клей по ходу. Здесь клей тонкий из‑за дигитайзера вдоль всей левой стороны. Убедитесь, что медиатор не заходит глубоко (макс. 1/2 дюйма) 10 мм, чтобы не повредить дигитайзер.

Шлейф дигитайзера находится примерно в 2" (50 мм) от низа iPad. Прекратите slidать медиатор, когда будете примерно в 2.25" (60 мм) от низа iPad.

Используя медиатор, который всё ещё находится под нижним краем iPad, освободите клей в нижнем левом углу.

Нижняя часть шлейфа дигитайзера всего в ~1" (25 мм) от низа iPad. Работайте осторожно и медленно, чтобы не перерезать этот шлейф.

Используя один из медиаторов, подденьте нижний правый угол iPad и схватите его пальцами.

Часть клея по периметру iPad могла снова приклеиться. В таком случае проведите медиатором под краем iPad в месте, где стекло всё ещё приклеено, и «перережьте» клей.

Держа iPad за верхний и нижний правые углы, отведите переднее стекло от корпуса iPad.

Осторожно с оставшимся клеем — при необходимости используйте медиатор, чтобы разрезать клей, который всё ещё держит переднюю панель.

При сборке используйте микрофибру и сжатый воздух, чтобы очистить ЖК‑дисплей от пыли и отпечатков перед установкой стекла.

Снимите четыре винта Phillips #00 длиной 2 мм, крепящие ЖК‑дисплей к алюминиевой рамке.

Используя пластиковый инструмент для вскрытия или лопатку, приподнимите правый край ЖК‑дисплея и извлеките его из iPad.

Поверните ЖК‑дисплей по его левому краю и уложите на переднюю панель.

Будьте осторожны при перемещении ЖК‑дисплея. Шлейф хрупкий и может порваться при чрезмерном изгибе.

Используя кончик лопатки, отогните полоску ленты, закрывающую разъём шлейфа ЖК‑дисплея.

Поднимите фиксирующую защёлку ZIF‑разъёма шлейфа ЖК‑дисплея.

Пальцами или пинцетом вытащите шлейф ЖК‑дисплея из гнезда на плате.

Если после повторного подключения ZIF‑разъёма ЖК‑дисплей не включается, возможно, потребуется принудительная перезагрузка iPad: удерживайте кнопку питания и кнопку Home как минимум десять секунд, пока не появится логотип Apple.

Не касаясь передней поверхности ЖК‑дисплея, поднимите его и снимите с передней панели.

Кончиком лопатки отогните полоску ленты, фиксирующую шлейф тачскрина к плате.

Поднимите фиксаторы на обоих ZIF‑разъёмах шлейфов тачскрина.

Плоским концом лопатки ослабьте клей под шлейфом дигитайзера.

Вытяните шлейф дигитайзера прямо из его гнезд на плате.

Отогните шлейф тачскрина и плоским концом лопатки освободите клей, фиксирующий шлейф к задней алюминиевой крышке.

Пальцами вытащите шлейф тачскрина из его выемки в алюминиевой рамке.

Снимите переднюю панель с iPad.

Модуль кнопки Home приклеен к передней панели. Настоятельно рекомендуется разогреть клей с помощью нагревателя iOpener.

Положите iOpener в микроволновку и разогревайте тридцать секунд на максимальной мощности.

Не перегревайте iOpener во время ремонта. Рекомендуем ждать не менее трёх минут перед повторным разогревом iOpener.

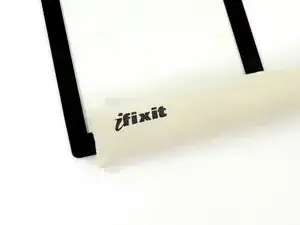

Положите iOpener на кнопку Home на переднем крае дисплея.

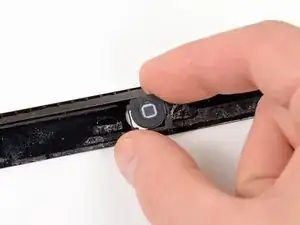

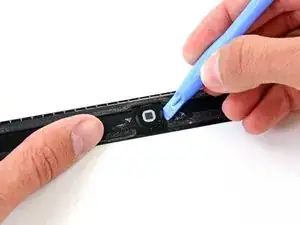

Подденьте пластиковой лопаткой правую сторону модуля кнопки Home и приподнимите вверх, освобождая клей на этой стороне.

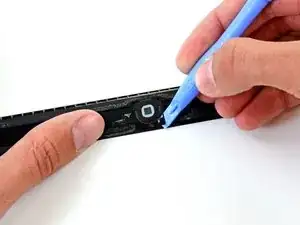

Используя тот же приём, освободите клей на левой стороне кнопки Home.

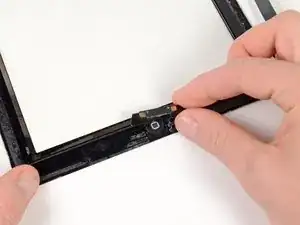

Снимите крепление кнопки Home с передней панели.

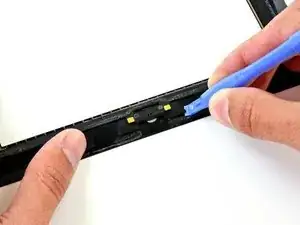

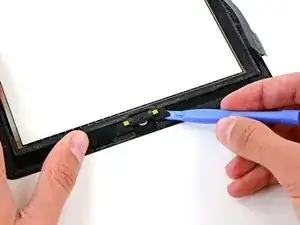

Вставьте край пластикового монтажного инструмента под край кронштейна крепления кнопки «Домой».

Проведите пластиковым монтажным инструментом вдоль кронштейна пружинного фиксатора, отделяя клей.

Снимите кнопку «Домой» с кронштейном крепления с передней панели.

Кронштейн камеры приклеен к передней панели. Настоятельно рекомендуется использовать iOpener для размягчения клея.

Следуйте инструкциям по нагреву iOpener, описанным в разделе «Нагрев iOpener» в начале этого руководства.

Будьте осторожны, чтобы не перегреть iOpener во время ремонта. Рекомендуется подождать как минимум две минуты перед повторным нагревом iOpener.

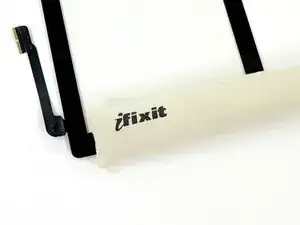

Поместите iOpener над фронтальной камерой на переднем краю верхней части дисплея.

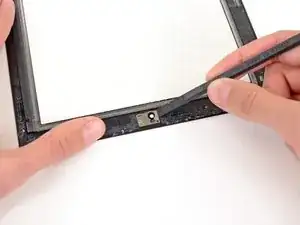

Используйте плоский конец лопатки, чтобы отжать кронштейн камеры от клея, фиксирующего его на передней панели.

Кронштейн камеры сдвинется примерно на 2 мм вправо или влево в зависимости от того, в какую сторону вы его отталкиваете.

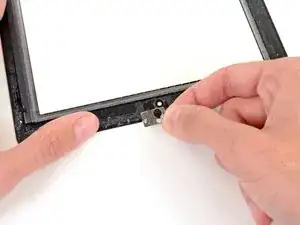

Поднимите и снимите кронштейн камеры с передней панели.

Остаётся передняя панель.

Если вы заменяете панель на новую, имейте в виду, что новая панель может иметь защитную плёнку с внешней и/или внутренней стороны рамки. Её необходимо удалить.
