Замена Wi‑Fi антенны iPad 3 (Wi‑Fi)

Рекомендуем очистить микроволновую печь перед началом, так как грязь на дне может приклеиться к нагревательному пакету (iOpener).

Поместите нагревательный пакет в центр микроволновки.

Для микроволновых печей с вращающейся тарелкой: убедитесь, что тарелка вращается свободно. Если пакет застрянет, он может перегреться и загореться.

Нагрейте нагревательный пакет в течение тридцати секунд.

В зависимости от мощности вашей микроволновки может потребоваться больше или меньше времени. Пакет достаточно нагрет, когда он едва слишком горяч, чтобы удерживать его рукой.

В ходе ремонта, по мере остывания пакета, подогревайте его в микроволновке дополнительно по тридцать секунд за раз.

Осторожно: не перегревайте пакет во время ремонта. Перегрев может привести к разрыву пакета. Не пытайтесь нагревать выше 100˚C (212˚F).

Никогда не касайтесь пакета, если он кажется вздутым.

Если середина пакета по‑прежнему слишком горячая, чтобы к ней прикасаться, продолжайте использовать его, ожидая дополнительного охлаждения перед повторным нагревом. Правильно нагретый пакет сохраняет тепло до 10 минут.

Достаньте нагретый пакет из микроволновки, держа его за один из двух плоских концов, чтобы избежать горячей середины.

Пакет будет очень горячим, поэтому будьте осторожны при обращении с ним. При необходимости используйте прихватку для духовки.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть пакет в кипящей воде.

Наполните кастрюлю или сковороду водой так, чтобы пакет был полностью погружён.

Доведите воду до кипения. Выключите огонь.

Поместите пакет в горячую воду на 2–3 минуты. Убедитесь, что пакет полностью погружён в воду.

Достаньте нагретый пакет из воды щипцами.

Тщательно высушите пакет полотенцем.

Пакет будет очень горячим, поэтому держите его только за торцевые вкладки.

Ваш пакет готов к использованию! Если нужно подогреть повторно, доведите воду до кипения, выключите огонь и поместите пакет в воду на 2–3 минуты.

Если стекло дисплея треснуло, закрепите осколки и предотвратите травмы, заклеив стекло.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты на дисплей iPad, пока вся поверхность не будет покрыта.

Это удержит осколки стекла и придаст жесткость при поддевании и подъёме дисплея.

По возможности следуйте остальной части руководства. Однако после повреждения стекла оно, вероятно, будет продолжать трескаться при работе, и вам, возможно, придётся использовать металлический лопаточный инструмент для удаления стекла.

Наденьте защитные очки, чтобы защитить глаза, и будьте осторожны, чтобы не повредить ЖК‑экран.

Поскольку во время процедуры вы можете работать с разбитым стеклом, настоятельно рекомендуем носить защитные очки для защиты от летящих осколков.

Положите нагревательный пакет плоско на правый край iPad, разглаживая его для хорошего контакта между поверхностью iPad и пакетом.

Оставьте пакет на iPad примерно на 90 секунд перед попыткой открыть переднюю панель.

В верхнем правом углу рамки клеевого слоя iPad есть небольшой зазор примерно в 2,0 дюйма (~5 см) от верхнего края. Вы будете использовать эту слабую точку.

Совместите инструмент с кнопкой отключения звука. Вставьте наконечник пластикового лопаточного инструмента в зазор между передним стеклом и пластиковым ободком. Вставляйте только самый кончик инструмента, достаточно, чтобы расширить трещину.

Может потребоваться усилие, чтобы втиснуть кончик лопатки между стеклом и пластиком. Работайте терпеливо и аккуратно, покачивая пластиковый инструмент взад‑вперёд по мере необходимости.

Убедитесь, что инструмент расположен в правильном месте — между пластиковым ободком дисплея и передним стеклом.

Держав наконечник пластикового лопаточного инструмента зажатым между передним стеклом и пластиковым ободком, вставьте пластиковую карту‑скребок в зазор рядом с лопаткой.

Удалите пластиковый лопаточный инструмент из iPad и вдавите карту‑скребок дальше под переднее стекло на глубину ~0,5 дюйма.

Пока вы работаете над освобождением клея справа, подогрейте нагревательный пакет и поместите его на нижний край iPad.

Пока нижний край нагревается пакетом, начните освобождать клей с правого края iPad.

Проводите карту‑скребок вдоль края iPad, освобождая клей по ходу движения.

Клей очень прочный, может потребоваться значительное усилие. Работайте аккуратно.

Если вы видите кончик карты‑скребка под передним стеклом, немного выньте карту. Хотя использование карты на такой глубине не повредит устройство, это может оставить клей на ЖК‑экране.

Возможно, потребуется переместить разогретый iOpener обратно на правый край iPad по мере ослабления клея. Это зависит от того, как долго iPad успел остыть во время работы.

Если монтажная лопатка застряла в клее, «покатывайте» лопатку вдоль боковой стороны iPad, продолжая ослаблять клей.

Прежде чем извлечь первую монтажную лопатку из нижнего угла iPad, вставьте вторую лопатку под правый край переднего стекла, чтобы клей не слипся снова.

Повторно разогрейте iOpener и переместите его на верхний край iPad.

Следующие несколько шагов требуют крайней осторожности.

Wi‑Fi антенна прикреплена к нижнему правому краю задней крышки iPad с помощью винтов и кабеля. Из‑за расположения Wi‑Fi антенны необходимо действовать осторожно, иначе антенна может быть необратимо повреждена.

Вам нужно освободить клей, фиксирующий антенну к передней панели, не повредив тонкие детали, которыми антенна крепится к нижней части iPad. Тщательно выполняйте следующие шаги.

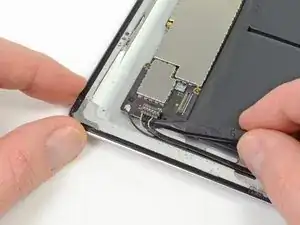

Проведите монтажной лопаткой вокруг нижнего правого угла iPad, освобождая клей в этой области.

Не проводите лопатку дальше нижнего правого угла. Вы можете повредить Wi‑Fi антенну.

На этом шаге нужно перемещать монтажную лопатку вдоль нижнего правого края передней панели. Wi‑Fi антенна находится очень близко к углу и легко перерезается при неправильном отсоединении клея.

Не вынимайте лопатку полностью из‑под переднего стекла, а потяните её лишь немного так, чтобы примерно 1/8" (3 мм) кончика всё ещё оставалось под стеклом.

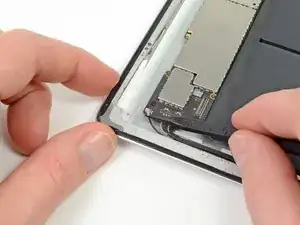

Проведите кончиком монтажной лопатки вдоль нижнего края iPad, освобождая клей над Wi‑Fi антенной.

Как только вы пройдёте мимо Wi‑Fi антенны (примерно 3" (75 мм) от правого края, или прямо рядом с кнопкой «Домой»), снова вставьте монтажную лопатку на всю глубину.

Сдвиньте лопатку вправо, освобождая клей, фиксирующий Wi‑Fi антенну к переднему стеклу.

Антенна прикручена к нижней части iPad винтами и подключена кабелем. Этот шаг отделяет антенну от передней панели, гарантируя, что при снятии панели антенна не будет повреждена.

Продолжайте освобождать клей вдоль нижнего края iPad, выдвигая монтажную лопатку настолько, чтобы обойти кнопку «Домой», и снова вставляя её на глубину 1/2 дюйма (10 мм) после того, как лопатка пройдет мимо кнопки.

Если клей вдоль нижнего края слишком остыл, разогрейте iOpener, чтобы согреть клей в зоне работы.

Не нагревайте iOpener более минуты за раз и всегда дайте как минимум две минуты перед повторным нагревом.

Продолжайте освобождать клей по всему нижнему краю iPad.

На моделях iPad 4 вставляйте лопатку в этой области на максимальную глубину 1/2 дюйма (10 мм), чтобы не повредить шлейф кнопки «Домой».

Оставьте монтажную лопатку зажатой под передним стеклом рядом с кнопкой «Домой».

Повторно разогрейте iOpener в микроволновке и положите его на левый край iPad, чтобы начать прогрев клея в этой секции.

Проведите монтажной лопаткой вдоль верхнего края iPad, слегка вытаскивая её, чтобы обойти кронштейн фронтальной камеры.

Клей в этой области очень толстый, и может потребоваться значительное усилие. Работайте осторожно и медленно, чтобы не соскользнуть и не повредить себя или iPad.

Если клей слишком остыл, снова поместите iOpener на верхний край и продолжайте работу. Если iOpener слишком остыл, разогрейте его.

Если монтажная лопатка застревает в клее, «покатывайте» лопатку, как показано в шаге 9.

Продолжайте освобождать клей вдоль верхнего края iPad и проведите монтажной лопаткой вокруг верхнего левого угла.

Если клей достаточно тёплый, можете снять iOpener с iPad для удобства. Однако если клей всё ещё липкий, разогрейте iOpener и положите его на левый край во время работы.

Проведите монтажной лопаткой вдоль левого края iPad, освобождая клей по ходу. Здесь клей тонкий из‑за дигитайзера вдоль всей левой стороны. Убедитесь, что лопатка не вставлена слишком глубоко (максимум 1/2 дюйма, 10 мм), чтобы не повредить дигитайзер.

Шлейф дигитайзера находится примерно в 2" (50 мм) от нижней части iPad. Прекратите скольжение лопатки, когда будете примерно в 2.25" (60 мм) от нижнего края iPad.

Используя открывающий медиатор, который всё ещё находится под нижним краем iPad, ослабьте клей в нижнем левом углу.

Нижняя часть кабеля дигитайзера находится примерно в 25 мм от нижнего края iPad. Работайте осторожно и медленно, чтобы не перерезать этот кабель.

Используя один из медиаторов, подденьте нижний правый угол iPad и захватите его пальцами.

Некоторая часть клея по периметру iPad могла снова приклеиться. В этом случае подведите медиатор под край iPad в месте, где переднее стекло всё ещё приклеено, и «перережьте» клей.

Держась за верхний и нижний правые углы iPad, отведите переднее стекло от корпуса.

Осторожно обращайтесь с оставшимся клеем и используйте медиатор, чтобы отрезать клей, который всё ещё удерживает переднюю панель.

При сборке используйте микрофибру и баллончик со сжатым воздухом, чтобы очистить ЖК-экран от пыли и отпечатков пальцев перед установкой стекла.

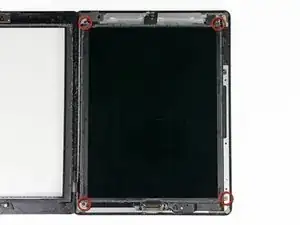

Удалите четыре винта Phillips #00 длиной 2 мм, крепящие ЖК-экран к алюминиевой рамке.

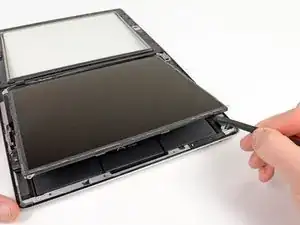

Используя пластиковый инструмент для вскрытия или лопатку, приподнимите правый край ЖК-экрана и выньте его из iPad.

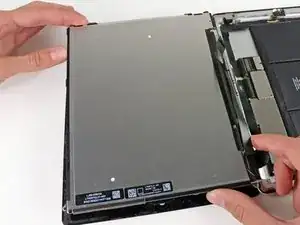

Поверните ЖК-экран вдоль его левого края и положите сверху на переднюю панель.

Будьте осторожны при перемещении ЖК-экрана. Шлейф хрупкий и может порваться при чрезмерном изгибе.

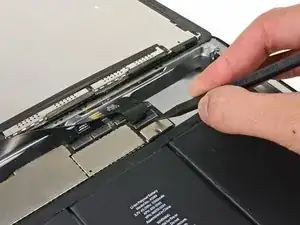

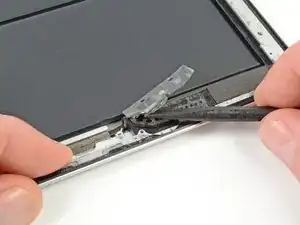

Используя кончик лопатки, отогните кусочек скотча, прикрывающего разъём шлейфа ЖК-экрана.

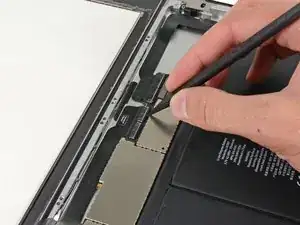

Поднимите фиксирующую планку на ZIF-разъёме шлейфа ЖК-экрана.

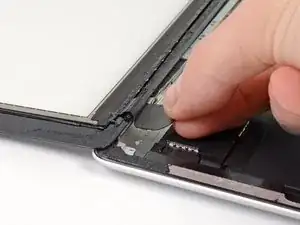

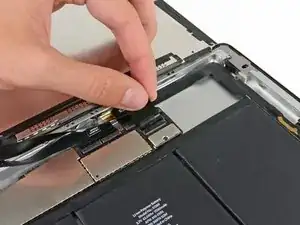

Пальцами или пинцетом извлеките шлейф ЖК-экрана из его гнезда на плате.

Не касаясь передней части ЖК-экрана, снимите ЖК-экран с передней панели.

При необходимости отогните кусочек скотча, фиксирующий шлейф дигитайзера на плате.

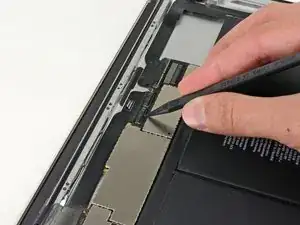

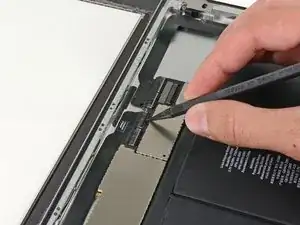

Поднимите фиксирующую планку на обоих ZIF-разъёмах шлейфа дигитайзера.

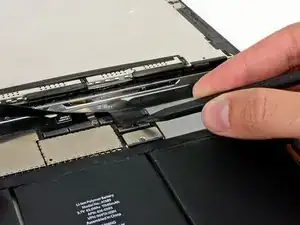

Используйте плоский конец лопатки, чтобы ослабить клей под шлейфом дигитайзера.

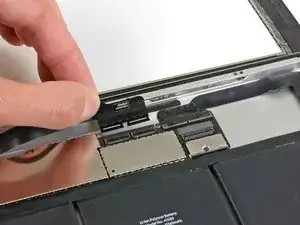

Очень осторожно вытяните шлейф дигитайзера прямо из его гнезд на плате.

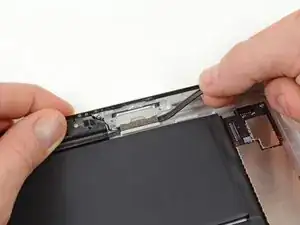

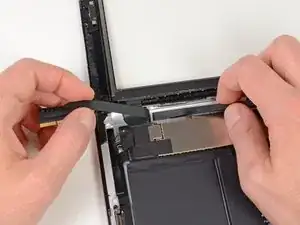

Отогните шлейф дигитайзера и используйте плоский конец лопатки, чтобы освободить клей, закрепляющий шлейф на задней алюминиевой крышке.

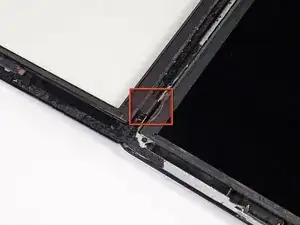

Пальцами вытащите шлейф дигитайзера из его посадочного места в алюминиевой рамке.

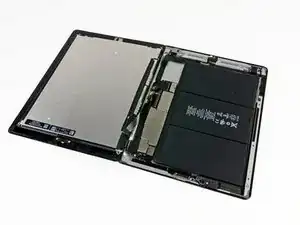

Снимите переднюю панель с iPad.

Если имеются, удалите кусочки изоляционной ленты, закрывающие антенный модуль Wi‑Fi, кабель динамика и кабель док‑разъёма.

Используя плоский конец лопатки, подденьте кабель док‑разъёма прямо вверх из его гнезда на плате.

Поднимите кабель док‑разъёма с алюминиевой рамки.

Удалите два винта Phillips #00 длиной 1.8 мм, крепящие док‑разъём к задней алюминиевой крышке.

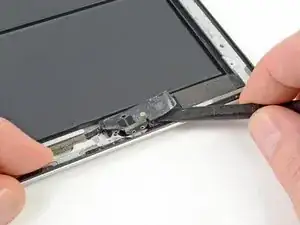

Используя плоский конец лопатки, приподнимите док‑разъём.

Снимите док‑разъём с iPad.

Используя кончик лопатки, подденьте коннекторы динамика и антенны Wi‑Fi прямо вверх и отсоедините их от гнёзд на плате.

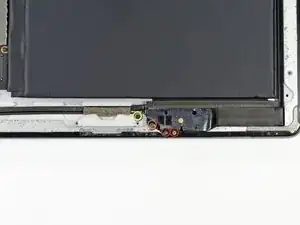

Удалите следующие винты, крепящие антенну Wi‑Fi к алюминиевой рамке:

Два винта Phillips #00 длиной 1.75 мм (маленькая головка)

Один винт Phillips #00 длиной 4.15 мм

Один винт Phillips #00 длиной 1.8 мм (широкая головка)

Используйте плоский конец лопатки, чтобы ослабить поролоновый клей, удерживающий антенну Wi‑Fi на узле динамика.

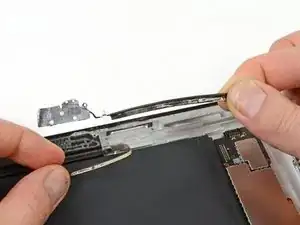

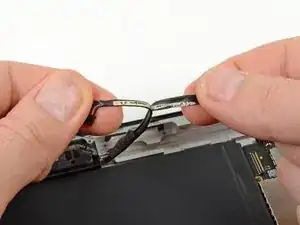

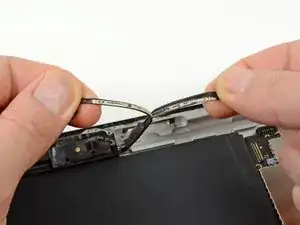

Плотно захватите антенну Wi‑Fi и кабель динамика вместе.

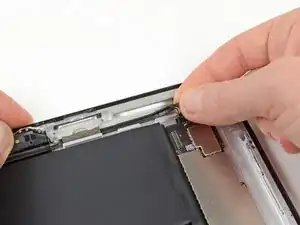

Осторожно снимите кабели с алюминиевой рамки.

Отсоедините кабель динамика от кабеля антенной Wi‑Fi.

Удалите кабель Wi‑Fi из iPad.
