Замена левой антенны сотовой связи iPad 3 4G

Рекомендуем предварительно очистить микроволновую печь, так как грязь на дне может прилипнуть к нагревательному пакету.

Поместите нагревательный пакет в центр микроволновки.

Для микроволновых печей с вращающейся тарелкой: убедитесь, что тарелка свободно вращается. Если пакет застрянет, он может перегреться и загореться.

Разогрейте нагревательный пакет в течение тридцати секунд.

В зависимости от мощности вашей микроволновки потребуется больше или меньше времени. Нагревательный пакет готов, когда он едва слишком горячий, чтобы его трогать.

В течение всего ремонта, по мере остывания пакета, подогревайте его в микроволновке дополнительно по тридцать секунд за раз.

Будьте осторожны, чтобы не перегреть нагревательный пакет. Перегрев может привести к разрыву пакета. Не нагревайте свыше 100˚C.

Никогда не трогайте пакет, если он вздут.

Если в центре пакет по-прежнему слишком горячий, продолжайте использовать его, ожидая дополнительного остывания перед повторным нагревом. Правильно разогретый пакет остается тёплым до 10 минут.

Достаньте нагревательный пакет из микроволновки, удерживая его за один из двух плоских концов, чтобы избежать горячего центра.

Пакет будет очень горячим, поэтому при обращении с ним будьте осторожны. При необходимости используйте прихватку для духовки.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть пакет в кипящей воде.

Наполните кастрюлю или сковороду достаточным количеством воды, чтобы полностью погрузить пакет.

Доведите воду до кипения. Выключите нагрев.

Поместите пакет в горячую воду на 2–3 минуты. Убедитесь, что пакет полностью погружён в воду.

Воспользуйтесь щипцами, чтобы извлечь нагретый пакет из горячей воды.

Тщательно высушите пакет полотенцем.

Пакет будет очень горячим, поэтому держите его только за крайние вкладки.

Пакет готов к использованию! Если нужно повторно разогреть пакет, доведите воду до кипения, выключите нагрев и поместите пакет в воду на 2–3 минуты.

Используйте инструмент для извлечения SIM-карты или разогнутую скрепку, чтобы извлечь лоток для SIM-карты.

Выньте лоток для SIM-карты из гнезда и извлеките его из iPad.

Если вы заменяете SIM-карту, извлеките её из лотка и установите новую.

Если стекло дисплея треснуло, чтобы предотвратить дальнейшее разрушение и избежать травм, заклейте стекло лентой.

Наклейте полосы прозрачной упаковочной ленты, перекрывая друг друга, по всей поверхности дисплея до полного покрытия передней панели.

Это удержит осколки стекла и обеспечит структурную целостность при поддевании и подъёме дисплея.

По возможности следуйте оставшимся инструкциям руководства. Однако если стекло уже повреждено, оно, вероятно, будет продолжать трескаться в процессе работ, и вам, возможно, придётся использовать металлический инструмент для поддевания, чтобы извлечь стекло.

Наденьте защитные очки, чтобы защитить глаза, и аккуратно обращайтесь, чтобы не повредить ЖК-экран.

Поскольку в процессе вы можете работать с разбитым стеклом, настоятельно рекомендуется надеть защитные очки для защиты от летящих осколков.

Положите нагревательный пакет ровно на правый торец iPad, разглаживая его так, чтобы поверхность пакета плотно прилегала к поверхности iPad.

Оставьте пакет на iPad примерно на 90 секунд перед попыткой открыть переднюю панель.

В верхнем правом углу iPad есть небольшой разрыв в клеевом кольце, примерно в 2,0 дюйма (~5 см) от верхнего края iPad. Вы собираетесь воспользоваться этой слабой точкой.

Выравните инструмент по кнопке отключения звука. Вставьте кончик пластикового инструмента для вскрытия в зазор между передним стеклом и пластиковой рамкой. Вставьте только самую тонкую часть инструмента, достаточно, чтобы расширить трещину.

Может потребоваться некоторый усилие, чтобы завести зажатый кончик инструмента между стеклом и пластиком. Работайте терпеливо и аккуратно, при необходимости покачивая пластиковый инструмент взад-вперёд.

Убедитесь, что вы разместили инструмент в правильном месте — между пластиковой рамкой дисплея и передним стеклом.

Удерживая кончик пластикового инструмента зажатым между передним стеклом и пластиковой рамкой, вставьте пластиковую лопатку в зазор прямо рядом с инструментом.

Удалите пластиковый инструмент из iPad и протолкните лопатку глубже под переднее стекло на глубину примерно 0,5 дюйма.

Пока вы работаете над ослаблением клея на правой стороне iPad, заново нагрейте нагревательный пакет и поместите его на нижний край iPad.

Пока нижний край нагревается iOpener, начните отсоединять клей с правого края iPad.

Проведите лезвием-разделителем вдоль края iPad, освобождая клей по мере движения.

Клей очень прочный, возможно потребуется значительная сила. Работайте осторожно.

Если вы видите кончик лезвия-разделителя под передним стеклом, немного вытяните его. Хотя использование лезвия на такой глубине не повредит ничего, на ЖК‑дисплей может попасть клей.

Возможно потребуется переставить разогретый iOpener обратно на правый край iPad по мере отсоединения клея. Это зависит от того, как долго iPad остывал во время работы.

Если лезвие-разделитель застряло в клее, «прокатите» его вдоль боковой стороны iPad, продолжая освобождать клей.

Перед тем как вынуть первый лезвие-разделитель из нижнего угла iPad, вставьте второе лезвие под правый край переднего стекла, чтобы клей не схватился заново.

Повторно разогрейте iOpener и переместите его на верхний край iPad.

Следующие несколько шагов требуют предельной осторожности.

Wi‑Fi антенна прикреплена к нижнему правому краю задней крышки iPad винтами и кабелем. Из‑за ориентации антенны необходимо действовать осторожно, иначе может произойти необратимое повреждение антенны.

Вам нужно будет отсоединить клей, фиксирующий антенну к передней панели, не повредив тонкие части, которыми антенна крепится к нижней части iPad. Тщательно следуйте следующим шагам.

Проведите лезвие-разделитель вокруг нижнего правого угла iPad, освобождая там клей.

Не проводите лезвие дальше нижнего правого угла. Вы можете повредить Wi‑Fi антенну.

На этом шаге требуется перемещать лезвие-разделитель вдоль нижнего правого края передней панели. Wi‑Fi антенна очень близко к углу и легко перерезается при неправильном отсоединении клея.

Не полностью вынимайте лезвие из‑под переднего стекла, а вытяните его чуть-чуть так, чтобы примерно 1/8" (3 мм) наконечника всё ещё оставалось под стеклом.

Проведите кончиком лезвия-разделителя вдоль нижнего края iPad, освобождая клей над Wi‑Fi антенной.

После того как вы прошли мимо Wi‑Fi антенны (примерно 3" (75 мм) от правого края, или прямо рядом с кнопкой «Домой»), вставьте лезвие-разделитель снова на всю глубину.

Проведите лезвие вправо, освобождая клей, крепящий Wi‑Fi антенну к переднему стеклу.

Антенна закреплена на нижней части iPad винтами и кабелем. Этот шаг отделяет антенну от передней панели, чтобы при снятии панели антенна не была повреждена.

Продолжайте освобождать клей вдоль низа iPad, вытаскивая лезвие-разделитель настолько, чтобы обойти кнопку «Домой», и вновь вставляя его на глубину 1/2 дюйма (10 мм), когда лезвие пройдет кнопку «Домой».

Если клей на нижнем крае слишком охладился, повторно нагрейте iOpener, чтобы согреть клей в месте работы.

Не нагревайте iOpener более одной минуты подряд и всегда ждите как минимум две минуты перед повторным нагревом.

Продолжайте освобождать клей по всему нижнему краю iPad.

На моделях iPad 4 вставляйте лезвие не глубже 1/2 дюйма (10 мм) в этой области, чтобы не повредить ленточный кабель кнопки «Домой».

Оставьте лезвие-разделитель зажатым под передним стеклом рядом с кнопкой «Домой».

Повторно разогрейте iOpener в микроволновой печи и поставьте его на левый край iPad, чтобы начать нагрев клея в этом участке.

Проведите лезвие-разделитель вдоль верхнего края iPad, немного вытащив его, чтобы обойти кронштейн фронтальной камеры.

Клей в этой секции очень густой, может потребоваться значительное усилие. Работайте аккуратно и медленно, чтобы не поскользнуться и не повредить себя или iPad.

Если клей слишком остыл, положите iOpener на верхний край и продолжайте работу. Если iOpener слишком остыл, повторно разогрейте его.

Если лезвие-разделитель застревает в клее, «прокатите» его, как показано в шаге 9.

Продолжайте освобождать клей вдоль верхнего края iPad и проведите лезвие-разделитель вокруг верхнего левого угла.

Если клей достаточно тёплый, уберите iOpener с iPad для удобства. Однако если клей всё ещё сильно липкий, снова разогрейте iOpener и положите его на левый край, пока вы работаете.

Проведите открывающей лопаткой вдоль левого края iPad, освобождая клей по ходу движения. Здесь клей тонкий из‑за сенсорного слоя вдоль всей левой стороны. Убедитесь, что лопатка не входит слишком глубоко (макс. 1/2 дюйма) 10 мм, чтобы не повредить сенсор.

Кабель сенсора находится примерно в 2" (50 мм) от низа iPad. Прекратите движение лопатки, когда окажетесь примерно в 2.25" (60 мм) от низа iPad.

Используя открывающую лопатку, которая все еще находится под нижним краем iPad, освободите клей в нижнем левом углу.

Нижняя часть кабеля сенсора находится всего в ~1" (25 мм) от низа iPad. Работайте аккуратно и медленно, чтобы не перерезать этот кабель.

Используя одну из открывающих лопаток, приподнимите нижний правый угол iPad и захватите его пальцами.

Часть клея по периметру iPad могла снова прирваться. В таком случае подденьте лопатку под край iPad в месте, где переднее стекло все еще приклеено, и «разрежьте» клей.

Держа iPad за верхний и нижний правые углы, отведите переднее стекло от корпуса.

Осторожно с оставшимся клеем — используйте открывающую лопатку, чтобы отрезать клей, который все еще держит переднюю панель.

При сборке используйте микрофибру и сжатый воздух, чтобы удалить пыль и отпечатки пальцев с ЖК‑экрана перед установкой стекла.

Снимите четыре винта Phillips #00 длиной 2 мм, крепящие ЖК‑дисплей к алюминиевой раме.

Используя пластиковый инструмент для вскрытия или медиатор, приподнимите правый край ЖК‑экрана и вытяните его из iPad.

Поверните ЖК‑дисплей вдоль его левого края и положите поверх передней панели.

Будьте осторожны при перемещении ЖК‑экрана. Шлейф хрупкий и может порваться при сильном изгибе.

Используя наконечник медиатора, отогните кусочек ленты, закрывающей разъем шлейфа ЖК‑экрана.

Поднимите фиксирующую планку ZIF‑разъема шлейфа ЖК‑экрана.

Пальцами или пинцетом вытяните шлейф ЖК‑экрана из его гнезда на плате.

Если после подсоединения ZIF‑разъема ЖК‑экрана при сборке экран не включается, возможно, потребуется принудительно перезагрузить iPad, удерживая кнопку питания и кнопку «Home» не менее десяти секунд до появления логотипа Apple.

Не прикасаясь к лицевой стороне ЖК‑экрана, поднимите дисплей с передней панели.

Используя наконечник медиатора, отогните кусочек ленты, который закрепляет шлейф сенсорного экрана на плате.

Поднимите фиксирующие планки на обоих ZIF‑разъемах шлейфов сенсорного экрана.

Плоским концом медиатора ослабьте клей под кабелем дигитайзера.

Потяните кабель дигитайзера прямо из его гнезд на плате.

Отогните шлейф сенсорного экрана и используйте плоский конец медиатора, чтобы освободить клей, фиксирующий шлейф к задней алюминиевой крышке.

Пальцами вытяните шлейф сенсорного экрана из его паза в алюминиевой раме.

Снимите переднюю панель с iPad.

Отогните и снимите кусочек электрической ленты, закрывающей разъем кабеля разъема наушников.

Используя наконечник медиатора, поднимите фиксирующую планку на обоих ZIF‑разъемах, закрепляющих кабель разъема наушников на плате.

Поддвиньте плоский конец медиатора под кабель разъема наушников, освободив клей, прикрепляющий его к задней алюминиевой раме.

Потяните кабель разъема наушников прямо из его разъема на плате.

Отогните и снимите кусочек ленты, закрывающей ZIF‑разъем кабеля платы SIM.

Поднимите фиксирующую планку ZIF‑разъема кабеля платы SIM.

Используя наконечник медиатора, вытяните кабель платы SIM прямо из его разъема на плате.

Снимите три винта Phillips #00 длиной 1.75 мм, крепящие плату SIM к алюминиевой раме.

Оттянув кабель разъёма для наушников в сторону, извлеките SIM-плату из iPad.

При оттягивании кабеля разъёма для наушников будьте осторожны, чтобы не тянуть слишком сильно по разъёму, иначе вы можете оторвать его.

Отклейте и снимите клейкую ленту, покрывающую узел разъёма для наушников.

Удалите один винт Phillips #0 длиной 2,6 мм, прикрепляющий кабель камеры к узлу разъёма для наушников.

Используя плоский конец лопатки, отожмите фронтальную камеру от её разъёма на узле разъёма для наушников.

Не вынимая лопатку, сдвиньте её вправо, освобождая клей, удерживающий кабель камеры.

Используя наконечник лопатки, приподнимите фиксирующий язычок на ZIF-разъёме кабеля микрофона.

Вставьте наконечник лопатки под ленту кабеля микрофона и снимите её с ZIF-разъёма.

Сдвиньте лопатку влево, освобождая клей, удерживающий ленту кабеля микрофона на узле разъёма для наушников.

Используйте плоский конец лопатки, чтобы отжать антенный разъёмный кабель из его разъёма на плате узла разъёма для наушников.

Приподнимите фиксирующий язычок, закрепляющий разъём ленты кнопок громкости/питания на плате узла разъёма для наушников.

Снимите ленту кнопки громкости со её ZIF-разъёма.

Удалите следующие винты с узла разъёма для наушников:

Пять винтов Phillips #0 длиной 2,6 мм

Два винта Phillips #00 с широкой головкой длиной 2,2 мм

Два винта Phillips #00 длиной 2,6 мм

Эти винты вкручены под углом в алюминиевую рамку. Держите отвёртку в одной линии с винтом, чтобы не сорвать шлиц.

Держась за ленту узла разъёма для наушников, аккуратно тяните узел параллельно iPad, в направлении низа устройства.

Схватив узел разъёма для наушников обеими руками, извлеките его из iPad, следя за тем, чтобы не зацепить провода.

Если имеются, снимите кусочки изоленты, покрывающие Wi‑Fi антенну, кабель динамика и кабель док-коннектора.

Отключите следующие разъёмы от их соответствующих гнёзд на логической плате:

Кабель Wi‑Fi антенны

Кабель разъёма динамика

Кабель док-коннектора

Убедитесь, что вы поддеваете под разъём, а не за сам разъёмный гнездо. Поддевание гнезда может привести к серьёзному повреждению.

Удалите семь винтов, крепящих логическую плату к задней алюминиевой панели.

Шесть винтов Phillips #00 длиной 2,1 мм

Один винт Phillips #00 длиной 2,5 мм

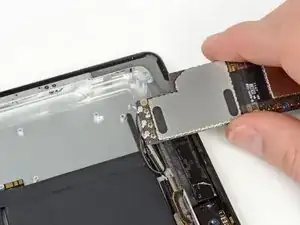

Переверните логическую плату, следя за кабелями, которые могут зацепиться.

Используя наконечник лопатки, снимите три антенных разъёма с их гнёзд на логической плате.

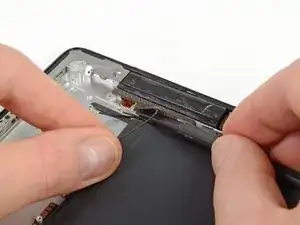

Плоским концом лопатки освободите клейкую ленту, удерживающую кабель сотовой антенны на алюминиевой рамке.

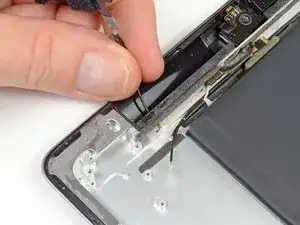

Удалите один винт Phillips #00 длиной 1,75 мм, крепящий кабель сотовой антенны к алюминиевой рамке.

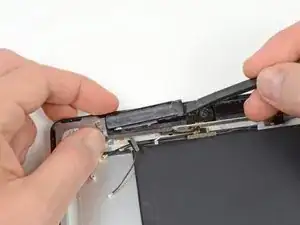

Осторожно поднимите сотовую антенну из её посадочного места в iPad, при необходимости используя лопатку.

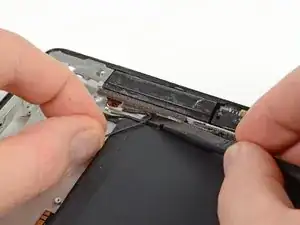

Аккуратно протяните кабель сотовой антенны через отверстие в алюминиевой рамке, направляя кабель лопаткой.

Кабель сотовой антенны войдёт в отверстие только при параллельной ориентации к алюминиевой рамке. Не проталкивайте разъём через отверстие силой — вы можете его повредить.

Извлеките сотовую антенну из iPad.
